Αυτό που είναι καλώδιο ADSS

Όλος-διηλεκτρικός αυτοφερόμενος (ADSS) το καλώδιο είναι ένας τύπος καλωδίου οπτικής ίνας αυτός είναι αρκετά ισχυρός να υποστηριχθεί μεταξύ των δομών χωρίς χρησιμοποίηση των αγώγιμων στοιχείων μετάλλων. Χρησιμοποιείται από την ηλεκτρική χρησιμότητα οι επιχειρήσεις ως μέσο επικοινωνιών, εγκατέστησαν σύμφωνα με τις υπάρχουσες εναέριες γραμμές μετάδοσης και συχνά διανομή των ίδιων δομών υποστήριξης με τους ηλεκτρικούς αγωγούς.

ADSS είναι μια εναλλακτική λύση σε OPGW και OPAC με τις χαμηλότερες δαπάνες εγκαταστάσεων. Έχει ως σκοπό να είναι αρκετά ισχυρός να εγκαταστήσει μέχρι 700 μέτρα του καλωδίου μεταξύ των πύργων υποστήριξης, καλώδια ADSS ελαφρύς και μικρός στη διάμετρο, που μειώνει το βάρος των καλωδίων και των φορτίων που τοποθετούνται στη δομή πύργων από τον αέρα και τον πάγο.

Το καλώδιο σχεδιάζεται έτσι ώστε οι εσωτερικές οπτικές ίνες γυαλιού υποστηρίζονται με ελάχιστη ή καμία πίεση για να διατηρήσουν τη χαμηλή οπτική απώλεια κατά τη διάρκεια της ζωής του καλωδίου. Το καλώδιο είναι καλυμμένο για να αποτρέψει την υγρασία από την υποβάθμιση των οπτικών ινών. Το σακάκι προστατεύει επίσης τα στοιχεία πολυμερούς δύναμης από τις UV ακτίνες του ήλιου.

Χρησιμοποιώντας τις single-mode ίνες και τα ελαφριά μήκη κύματος είτε 1310 είτε 1550 νανομέτρων, τα κυκλώματα μέχρι 100 χλμ μακροχρόνια είναι δυνατά χωρίς επαναλήπτες. Ένα ενιαίο καλώδιο μπορεί να φέρει τουλάχιστον 864 ίνες.

Λεπτομέρειες κατασκευής

Κανένα καλώδιο μετάλλων δεν χρησιμοποιείται σε ένα καλώδιο ADSS. Οι οπτικές ίνες είτε υποστηρίζονται στους χαλαρούς σωλήνες απομονωτών, είτε τακτοποιούνται σε μια διαμόρφωση κορδελλών. Για να αποτρέψουν την πίεση στις ίνες, οι περισσότεροι τύποι παρέχουν fibERs με το υπερβολικό νωθρό μήκος έναντι του μήκους του ενισχυτικού μέλους.

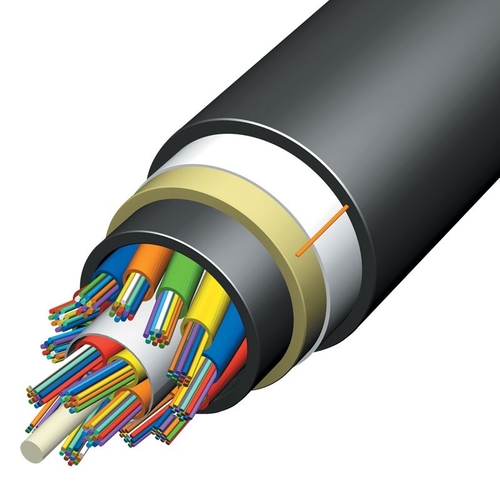

Για τις πιό μακροχρόνιες εκτάσεις, το πιό κοινό σχέδιο παίρνει τη δύναμή του από τα νήματα ινών aramid, τα οποία είναι ντυμένα για να αποτρέψουν νερού. Το αramid το μέλος δύναμης νημάτων περιβάλλει έναν πυρήνα φιαγμένο επάνω από πολλαπλάσιους σωλήνες απομονωτών, κάθε ένας που περιέχει τις πολλαπλάσιες ίνες, όλες που περιβάλλουν έναν πλαστικό πυρήνα. Η εξωτερική θήκη παρέχει την προστασία από το νερό και το φως του ήλιου. Μια άλλη έκδοση αποτελείται από έναν μεγάλο κεντρικό σωλήνα που περιέχει τις πολλαπλάσιες επίπεδες, λεπτές δομές αποκαλούμενες κορδέλλες ινών αυτοί αποτελούνται από 6 ή 12 ίνες που τοποθετούνται σε στρώματα μεταξύ των στρωμάτων ενός ταινία-όπως υλικού.

Ένας άλλος τύπος σχεδίου χρησιμοποιεί τέσσερα σκέλη μελών δύναμης ενισχυμένου με υαλοβάμβακα πλαστικού, και τους χαλαρούς σωλήνες απομονωτών που τηλεγραφούνται σε μια συνέλευση και που προστατεύονται από ένα σακάκι.

Εξαρτήματα και εγκατάσταση

Οι συναρμολογήσεις που χρησιμοποιούνται με το καλώδιο ADSS να είναι τύπος έντασης, που χρησιμοποιείται μπορούν στα αδιέξοδα όπου το καλώδιο ολοκληρώνει ή αλλάζει την κατεύθυνση, ή μπορούν να είναι τύπος αναστολής, κρατώντας μόνο το βάρος μιας έκτασης με την ένταση που διαβιβάζεται μέσω της επόμενης έκτασης του καλωδίου. Οι ράβδοι ενίσχυσης χρησιμοποιούνται στα αδιέξοδα και μπορούν μερικές φορές να χρησιμοποιηθούν και στις δύο πλευρές μιας υποστήριξης αναστολής. Η αέρας-προκληθείσα αιολική δόνηση μπορεί να είναι ένας παράγοντας στις πιό μακροχρόνιες εκτάσεις δεδομένου ότι τα καλώδια ADSS έχουν την ελαφριά, σχετικά υψηλή ένταση, και ελάχιστα την μόνος-ελάττωση. Οι αντιδονητικές διατάξεις απόσβεσης μπορούν να εγκατασταθούν σε κάθε έκταση κοντά στα σημεία υποστήριξης εάν είναι απαραίτητο. Τα εξαρτήματα δεν πρέπει να στερεωθούν άμεσα στο καλώδιο αλλά αντ' αυτού πέρα από την ενίσχυση των ράβδων, για να προστατεύσουν το καλώδιο από την ηλεκτρική και μηχανική ζημία. Τα κιβώτια λήξης χρησιμοποιούνται για να εσωκλείσουν και να προστατεύσουν τις συναρμογές μεταξύ του καλωδίου ADSS και τρεξίματα καλωδίων «μέσα των εγκαταστάσεων».

Το καλώδιο ADSS μπορεί να εγκατασταθεί χρησιμοποιώντας τις μεθόδους ζωντανός-γραμμών σε μια ενεργοποιημένη γραμμή μετάδοσης. Τα καλώδια ινών υποστηρίζονται γενικά στους χαμηλότερους διαγώνιος-βραχίονες του πύργου, ο οποίος παρέχει την καλή εκκαθάριση στο έδαφος. Όταν οι ίνες εγκαθίστανται στη μέση ενός πύργου, το καλώδιο ινών είναι απίθανο να χτυπήσει τους ενεργοποιημένους αγωγούς. Τα χαμηλότερες βάρη και οι δυνάμεις χρησιμοποιούνται για την εγκατάσταση, έναντι των μεταλλικών καλωδίων, τόσο ο ελαφρύτερος εξοπλισμός μπορεί να χρησιμοποιηθεί.

Η τεχνική εγκατάστασης είναι παρόμοια με την εγκατάσταση των υπερυψωμένων αγωγών, που λαμβάνονται με προσοχή για να αποτρέψουν υπερβολικά σφιχτά να κάμψει του καλωδίου, και η ρύθμιση κρεμά των μεμονωμένων εκτάσεων όπως για τα μεταλλικά καλώδια.

Συμπέρασμα

Το καλώδιο ADSS είναι ιδανικό για την εγκατάσταση στα περιβάλλοντα διανομής καθώς επίσης και μετάδοσης. Δεδομένου ότι τα καλώδια ADSS παρέχουν μια βέλτιστη λύση για έναν ευρύτερο συνδυασμό αριθμήσεων ινών και εκτείνονται τα μήκη, όλο και περισσότερη κεραία που τηλεγραφεί τους σχεδιαστές συστημάτων τείνει να τα υιοθετήσει για τις τηλεπικοινωνίες, όπως τις χρησιμότητες δύναμης, telcos, και ιδιωτικές ομάδες δικτύων. Συνδυασμός της ευκολίας
