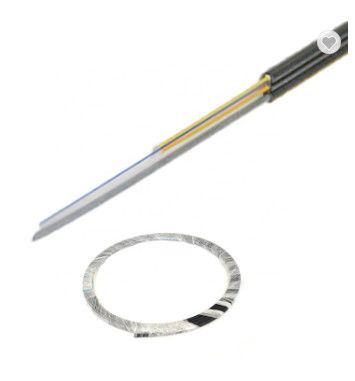

Το επίπεδο καλώδιο πτώσης δύο πυρήνων για την ίνα στην εγχώρια (FTTH) εφαρμογή, το καλώδιο κατασκευάζεται δύο ενιαίες ίνες τρόπου που προστατεύονται με το μέλος διηλεκτρικής δύναμης που αποτελείται από από ενισχυμένο το ίνα πλαστικό μέλος δύναμης (FRP) και το εξωτερικό σακάκι LSZH.

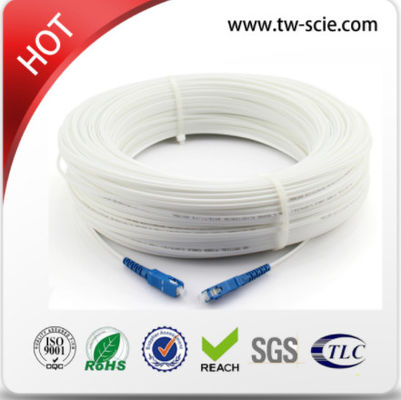

Είναι πολύ ελαφρύ στην κατασκευή και εύκολο να εγκαταστήσει, γενικά χρησιμοποιημένος για τη σύνδεση του κύριου πλαισίου διανομής με το σημείο σταθεροποίησης στο σπίτι, το διαμέρισμα ή τα γραφεία. Οι συνδετήρες βιομηχανικά τυποποιημένων μπορούν να χρησιμοποιηθούν για την άμεση λήξη λόγω του τυποποιημένου μεγέθους ινών 250µm.
Συμμορφωμένος με ή υπερβαίνει τα πρότυπα
. ITU-Τ G652.D. ITU-Τ G651.1 OM1 OM2 OM3 OM4
. ITU-τ G657.A. iec60793-2-10 τύπος A1a.1/A1b OM1/OM2
. Iec60793-2-10 τύπος A1a.2 OM3. Iec60793-2-10 τύπος A1a.3 OM4
. ISO/IEC 11801, ISO/IEC 24702. IEEE 802.3z Gigabit Ethernet
. ANSI/TIA/EIA 568C.3. Υποχωρητική οδηγία 2011/65/EU ROHS (ROHS2.0)
Μηχανικά & περιβαλλοντικά χαρακτηριστικά
| ΠΕΡΙΓΡΑΦΗ | ΠΡΟΔΙΑΓΡΑΦΗ ΚΑΛΩΔΙΩΝ | |
| G652D | G657A | |
| Μη-κυκλικότητα επένδυσης | <1> | ≤0.7% |
| Διάμετρος @ 1310nm τρόπου eld | 8.7~9.5µm | 8.4~9.2µm |
| Διάμετρος επένδυσης | 125.0+1.0µm | 125.0+0.7µm |
| Concentricity πυρήνων λάθος | <0> | <0> |
| Αρχική διάμετρος επιστρώματος | 245±7µm | 245±5µm |
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0up | |
| ακτίνα κάμψεων ινών | >4m | |
| Επίπεδο απόδειξης | >1.5% πίεση | |
| Τύπος ινών | G652D Η G657A | |
| Εκτατό φορτίο | 80N | |
| Θερμοκρασία | -20~60°C | |
| CHARACTERISTICE | ΟΡΟΣ | VALUE | |
| Μείωση | @1310nm | <0> | |
| @1550nnm | <0> | ||
| Μακρο κάμπτοντας απώλεια | Ø 30 χιλ. | G652D | G657A |
| 10 στροφές σε 1550nm | <0> | <0> | |
| Χρωματική διασπορά | @1310nm | <3> | |
| @1550nnm | <18ps> | ||
| Κόψτε το μήκος κύματος | <1260nm> | ||
| Μηά κλίση διασποράς | ≤0.092ps/(NM ² .km) | ||
| Μηδέν μήκος κύματος διασποράς | 1312~1324nm | ||
ΤΥΠΟΠΟΙΗΜΕΝΟΣ ΚΩΔΙΚΑΣ ΧΡΩΜΑΤΟΣ ινών
Η ίνα 13 και υψηλότερος ο κώδικας χρώματος επαναλαμβάνεται με το προστιθέμενο μαύρο λωρίδα ή την εξόρμηση
Σημείωση: Το χρώμα σωλήνων ινών θα ακολουθηθεί με την ίδια διαταγή.
Διαταγή του οδηγού
| ΧΧ | Α | Β | Γ | CL |
| Τύπος καλωδίων | Σακάκι | Αρίθμηση ινών | Τύπος ινών (FXX) | Χρώμα σακακιών (CL) |
| GJXFH | 1=PVC 2=LSZH 3=PE |
Αριθ. Από την ίνα 01F, 02F |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
Όπως σημειώνεται μέσα Διάγραμμα κώδικα χρώματος |
| Αριθμός μερών | Περιγραφή |
| Oc-gjxfh-22G652DWH | Singlemode G652D GJXFH καλώδιο οπτικών ινών 2 πυρήνων, Σακάκι LSZH, άσπρο χρώμα. |
