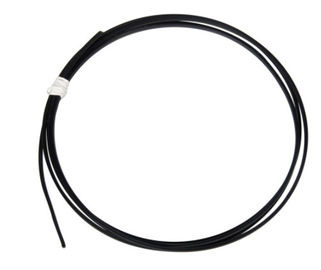

το πίσω καλώδιο οπτικής ίνας θηκών LSZH με το χαλύβδινο σύρμα FRP ενισχύει FTTH
Εφαρμογή
3. Κατάλληλος για τη σύνδεση πατωμάτων.
Χαρακτηριστικά
1. 250um ίνα.
2. FRP/KFRP.
3. Θήκη LSZH.
Λεπτομέρειες κατασκευής καλωδίων
| Στοιχεία | Περιγραφή | ||||||
| Αριθμός ίνας | 2-24cores | ||||||
| Ίνα | τύπος | G652D/G657A/Multimode | |||||
| διάμετρος | 250µm | ||||||
| Μέλος δύναμης | materia | Νήμα Kevlar | |||||
| Χαλαρός σωλήνας | διάμετρος | 0.91.2mm | |||||
| υλικό | / | ||||||
| Εξωτερική θήκη | υλικό | PVC/LSZH | |||||
| διάμετρος | 1.6*2.0-3.0*6.0mm | ||||||
| Μέγεθος καλωδίων (πλάτος ύψους *) | / | ||||||
| Βάρος καλωδίων | 5.5-28.5KG | ||||||
| Σειρά θερμοκρασίας εγκατάστασης (ºC) | -20+60 | ||||||
| Θερμοκρασία λειτουργίας και μεταφορών (ºC) | -40+70 | ||||||
| Ελάχιστη κάμπτοντας ακτίνα (χιλ.) | Μακροπρόθεσμος | 10D | |||||
| Ελάχιστη κάμψη Ακτίνα (χιλ.) |
Βραχυπρόθεσμος | 20D | |||||
| Λ. επιτρεπόμενο Εκτατή δύναμη (Ν) |
Μακροπρόθεσμος | 40 | |||||
| Λ. επιτρεπόμενο Εκτατή δύναμη (Ν) |
Βραχυπρόθεσμος | 80 | |||||
| Φορτίο συντριβής (N/100mm) | Μακροπρόθεσμος | 200 | |||||
| Φορτίο συντριβής (N/100mm) | βραχυπρόθεσμος | 1000 | |||||
Τυποποιημένο χρώμα της ίνας και του σωλήνα
| Ύφος ινών | Μονάδα | SM G652 |
SM G652D |
ΚΚ 50/125 |
ΚΚ 62.5/125 |
ΚΚ OM3-300 |
|
| όρος | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| μείωση | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
| Dispresion | 1550nm | CP (nm*km) | - | ≤18 | - | - | Dispresion |
| 1625nm | CP (nm*km) | - | ≤22 | - | - | ||
| Εύρος ζώνης | 850nm | MHZ.KM | - | - | >=400 | >=160 | Εύρος ζώνης |
| 1300nm | MHZ.KM | - | - | >=800 | >=500 | ||
| Μηδέν μήκος κύματος διασποράς | NM | 1300-1324 | >=1302, ≤1322 |
- | - | >= 1295, ≤1320 |
|
| Μηά κλίση dispresion | NM | ≤0.092 | ≤0.091 | - | - | - | |
| PMD μέγιστο μεμονωμένο Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
| Αξία συνδέσεων σχεδίου PMD | CP (nm2*k μ) |
≤0.12 | ≤0.08 | - | - | - | |
| Μήκος κύματος λc διακοπών ινών | NM | >= 1180, ≤1330 |
>=1180, ≤1330 |
- | - | - | |
| Καλώδιο sutoff μήκος κύματος λcc |
NM | ≤1260 | ≤1260 | - | - | - | |
| MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
| 1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
| Αριθμητικός Άνοιγμα (NA) |
- | - | 0,200+/ -0,015 |
0.275+/0. 015 |
0.200+/0 .015 |
||
| Βήμα (μέσο αμφίδρομου μέτρηση) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Παρατυπίες πέρα από την ίνα μήκος και σημείο |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Οπισθοδιασπορά διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιομορφία μείωσης | dB/km | ≤0.01 | ≤0.01 | ||||
| Πυρήνας dimater | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | |||
| Διάμετρος επένδυσης | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | |
| Μη-κυκλικότητα επένδυσης | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Διάμετρος επιστρώματος | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επένδυση/chaffinch ομόκεντρα λάθος |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Επένδυση μη της κυκλικότητας | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος conentricity πυρήνων/επένδυσης | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Μπούκλα (ακτίνα) | um | ≤4 | ≤4 | - | - | - | |
Συσκευασία & ναυτιλία
Σχεδιάγραμμα επιχείρησης
Η Co. Dongguan TW-SCIE, ΕΠΕ είναι δεσμευμένη στην παραγωγή των οπτικών καλωδίων για περισσότερο από 20 έτη. Είναι μια αναδυόμενη επιχείρηση υψηλής τεχνολογίας που ενσωματώνει την Ε&Α, την παραγωγή, τις πωλήσεις και την εφαρμοσμένη μηχανική δικτύων των προϊόντων επικοινωνίας οπτικής ίνας και έχει τα ανεξάρτητα δικαιώματα εισαγωγών και εξαγωγής. Στηργμένος στην έννοια εμπειρίας «της συνέχισης της καινοτομίας, της τελειότητας, και της ίδρυσης μιας επιχείρησης με την ακεραιότητα», έχουμε κερδίσει έναν μεγάλο αριθμό πιστών πελατών στο εσωτερικό και στο εξωτερικό. Τα προϊόντα οπτικών καλωδίων μας περιλαμβάνουν GYTS, σειρά GYXTW κατάλληλη για τα γενικά έξοδα αυτοφερόμενο ADSS, GYXTC8S, σειρά GYTC8S άμεσο θαμμένο GYTA53, GYTY53, σειρά GYTA και τα μη μεταλλικά οπτικά καλώδια GYFTY, το σύνθετο οπτικό καλώδιο OPGW, κ.λπ. επίγειων καλωδίων, το διαφοροποιημένο χαρτοφυλάκιο προϊόντων οπτικών καλωδίων επιτρέπουν σε σας για να επιλέξουν τα προϊόντα εύκολα.
Ποιότητα και ασφάλεια
Έχουμε εφαρμόσει ένα ακριβές και πλήρες ποιοτικό σύστημα ελέγχου, το οποίο
εξασφαλίζει ότι κάθε προϊόν μπορεί να καλύψει τις ποιοτικές απαιτήσεις των πελατών.
Εκτός αυτού, τα όλα προϊόντα μας έχουν επιθεωρηθεί αυστηρά πριν από την αποστολή. Μας
τα προϊόντα έχουν περάσει τις πιστοποιήσεις RoHS, ISO9001 και TLC.
Οι αρχές μας
Πλήρης ικανοποίηση πελατών
Δέσμευση για την υψηλής ποιότητας υπηρεσία
Μακροπρόθεσμα συνεργασία και κέρδη το ένα για το άλλο
Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας για συνεργασία και την άριστη υπηρεσία.
