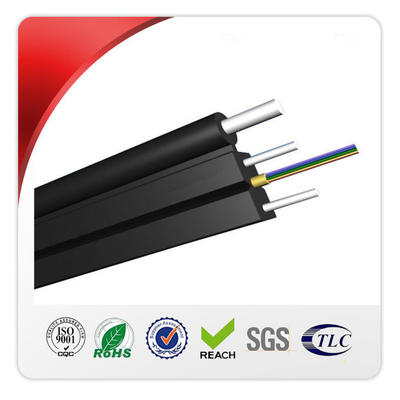

2 το υπαίθριο FTTH καλώδιο πτώσης πυρήνων με το χαλύβδινο σύρμα ενισχύει
Αυτή η προδιαγραφή καλύπτει τις απαιτήσεις σχεδίου των μηχανικών, φυσικών και απόδοσης προτύπων δομών, για τον ανεφοδιασμό των καλωδίων οπτικής ίνας. Τα χαρακτηριστικά γνωρίσματα που περιγράφονται στο παρόν έγγραφο προορίζονται να παρέχουν τις πληροφορίες για την απόδοση του οπτικού καλωδίου.
Εφαρμογές
1.Outdoor σύστημα καλωδίωσης.
2.FTTH, τελικό σύστημα.
3.Indoor άξονας, καλωδίωση οικοδόμησης.
Χαρακτηριστικά
1.Bow-δεσμός σακάκι σχεδίου, LSZH ή PVC διατομής τύπων.
2.Two παράλληλο χαλύβδινο σύρμα ή FRP ως μέλος δύναμης για να προστατεύσει την ίνα και να παρέχει την επαρκείς ένταση και την πίεση.
3.Flex ανθεκτική ίνα για να παρέχει το μεγαλύτερο εύρος ζώνης και να ενισχύσει τα χαρακτηριστικά μετάδοσης δικτύων.
4.Easy ξεφλούδισε μακριά, ελαφρύ, μικρό μέγεθος, μοναδικό σχέδιο αυλακιού, εύκολο για τη συντήρηση.
5.Single χαλύβδινο σύρμα ως αγγελιοφόρο για να ενισχύσει τις εκτατές ιδιότητες.
Χαρακτηρισμός θηκών καλωδίων
Κάθε καλώδιο τις ακόλουθες πληροφορίες χαρακτηρίζει σαφώς για το εξωτερικό σακάκι των καλωδίων:
a. Όνομα του κατασκευαστή.
b. Έτος κατασκευαστή
c. Τύπος καλωδίου και ίνας
d. Σημάδι μήκους (εκτύπωση σε κάθε μετρητή κανονικά)
e. Ή ως απαιτήσεις του πελάτη.
Προδιαγραφές
Γενικές προδιαγραφές
|
Τύπος καλωδίων
|
FTTH (καλώδιο πτώσης)
|
|
Τύπος ινών
|
SM G.657A1
|
|
Εφαρμογή
|
Υπεραστική επικοινωνία, τοπικό LAN
|
|
Συνιστώμενες μέθοδοι εγκαταστάσεων
|
Εναέριος
|
|
Περιβάλλον
|
Εσωτερικός/υπαίθριος
|
|
Σειρά θερμοκρασίας
|
-40ºC σε 70ºC
|
Προδιαγραφές ινών
|
Ύφος ινών
|
Μονάδα
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
όρος
|
NM
|
1310/1550
|
1310/1550
|
1310/1550
|
|
μείωση
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Διασπορά
|
1310nm
|
CP (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
CP (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Μηδέν μήκος κύματος διασποράς
|
NM
|
1312±10
|
1312±10
|
1300-1324
|
|
Μηά κλίση διασποράς
|
CP (NM ² ×Km)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Μέγιστη μεμονωμένη ίνα PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Αξία συνδέσεων σχεδίου PMD
|
CP (NM ² ×Km)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Μήκος κύματος λc διακοπών ινών
|
NM
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Μήκος κύματος λcc διακοπών καλωδίων
|
NM
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Βήμα (μέσο της αμφίδρομης μέτρησης)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Παρατυπίες πέρα από το μήκος ινών και την ασυνέχεια σημείου
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Συντελεστής οπισθοδιασποράς διαφοράς
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Ομοιομορφία μείωσης
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Διάμετρος επένδυσης
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Μη-κυκλικότητα επένδυσης
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Διάμετρος επιστρώματος
|
um
|
242±7
|
242±7
|
242±7
|
|
Να ντύσει/chaffinch ομόκεντρα λάθος
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Επένδυση μη της κυκλικότητας
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Concentricity πυρήνων/επένδυσης λάθος
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Μπούκλα (ακτίνα)
|
um
|
≥4
|
≥4
|
≥4
|
|
Ύφος ινών
|
Μονάδα
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
όρος
|
NM
|
1310/1550
|
1310/1550
|
1310/1550
|
|
μείωση
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Διασπορά
|
1310nm
|
CP (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
CP (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Μηδέν μήκος κύματος διασποράς
|
NM
|
1312±10
|
1312±10
|
1300-1324
|
|
Μηά κλίση διασποράς
|
CP (NM ² ×Km)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Μέγιστη μεμονωμένη ίνα PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Αξία συνδέσεων σχεδίου PMD
|
CP (NM ² ×Km)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Μήκος κύματος λc διακοπών ινών
|
NM
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Μήκος κύματος λcc διακοπών καλωδίων
|
NM
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Βήμα (μέσο της αμφίδρομης μέτρησης)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Παρατυπίες πέρα από το μήκος ινών και την ασυνέχεια σημείου
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Συντελεστής οπισθοδιασποράς διαφοράς
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Ομοιομορφία μείωσης
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Διάμετρος επένδυσης
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Μη-κυκλικότητα επένδυσης
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Διάμετρος επιστρώματος
|
um
|
242±7
|
242±7
|
242±7
|
|
Να ντύσει ομόκεντρα το λάθος
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Επένδυση μη της κυκλικότητας
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Concentricity πυρήνων/επένδυσης λάθος
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Μπούκλα (ακτίνα)
|
um
|
≥4
|
≥4
|
≥4
|
Τυποποιημένος προσδιορισμός χρώματος της ίνας
|
Αριθ.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Χρώμα
|
Μπλε
|
Πορτοκάλι
|
Πράσινος
|
Καφετής
|
Πλάκα
|
Άσπρος
|
|
Αριθ.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Χρώμα
|
Κόκκινος
|
Μαύρος
|
Κίτρινος
|
Βιολέτα
|
Ροζ
|
Aqua
|
Σχέδιο καλωδίων
|
Στοιχείο
|
Περιγραφή
|
|
Διαμορφώστε το αριθ.
|
FTTH-1 G.657A1-LSZH
|
|
1. Αρίθμηση ινών
|
2 πυρήνας
|
|
2. Διάμετρος καλωδίων
|
2.1±0.1*5.2±0.2mm
|
|
3. Βάρος καλωδίων
|
17.7KG
|
|
4. Μέλος δύναμης
|
|
|
- Υλικό
|
ΧΑΛΥΒΑΣ
|
|
- Διάμετρος
|
0.45mm*2
|
|
5.Outer θήκη
|
|
|
- Υλικό
|
LSZH
|
|
6. Χαρακτηρισμός θηκών
|
|
|
- Τύπος χαρακτηρισμού
|
Εκτύπωση λέιζερ
|
|
7. Αγγελιοφόρος
|
|
|
OD
|
1.0mm
|
|
Υλικό
|
Χαλύβδινο σύρμα
|
Απόδοση καλωδίων
| Στοιχεία |
Περιγραφή |
| Σειρά θερμοκρασίας εγκατάστασης |
-20--+60ºC |
| Θερμοκρασία λειτουργίας και μεταφορών |
-40-+70ºC |
| Ελάχιστη κάμπτοντας ακτίνα (χιλ.) |
Μακροπρόθεσμος |
10D |
| βραχυπρόθεσμος |
20D |
| Επιτρεπόμενη εκτατή δύναμη (Ν) |
Μακροπρόθεσμος |
300 |
| βραχυπρόθεσμος |
600 |
| Φορτίο συντριβής (N/100mm) |
Μακροπρόθεσμος |
1100 |
| βραχυπρόθεσμος |
2200 |
Δοκιμή και επιθεώρηση
Οι οπτικές ιδιότητες όλων των ινών μετριούνται πριν από την κατασκευή καλωδίων και παραμένουν ανιχνεύσιμες σε όλη τη διαδικασία παραγωγής και τη διάρκεια ζωής του καλωδίου.
Μετά από να τηλεγραφήσουμε, χρησιμοποιούμε τις στατιστικές τεχνικές ελέγχου διεργασίας μαζί με την περιοδική επαλήθευση για να ασφαλίσουμε τη συμμόρφωση 100% στις απαιτήσεις μείωσης σε κάθε μήκος του καλωδίου με αμφίδρομο OTDR καθόλου που λειτουργεί τα μήκη κύματος. Οι διαστατικές μετρήσεις καλωδίων γίνονται επίσης στην τελική επιθεώρηση και καταγράφονται.
Συσκευασία και ναυτιλία
Το καλώδιο παρέχεται στα μήκη όπως διευκρινίζεται στο pi ή ως απαίτηση. Κάθε μήκος θα σταλεί σε ένα χωριστό μη ανταλλάξιμο ξύλινο τύμπανο. Η ελάχιστη διάμετρος βαρελιών του τυμπάνου δεν θα είναι λιγότερο από 30 φορές η διάμετρος καλωδίων.
Το καλώδιο σε κάθε εξέλικτρο θα καλυφθεί εντελώς με ένα θερμικό περικάλυμμα που στερεώνεται στο καλώδιο με τη συσκευασία των λουριών. Αυτό το περικάλυμμα είναι επαναχρησιμοποιήσιμο και παρέχει την άριστη θερμική και UV προστασία.
Οι άκρες καλωδίων θα σφραγιστούν με τα πλαστικά καλύμματα προστασίας για να αποτρέψουν τη διείσδυση νερού. Οι άκρες θα είναι ευπρόσιτες για τη δοκιμή. Μια τελική έκθεση δοκιμής επιθεώρησης με τα στοιχεία απόδοσης μείωσης για κάθε ίνα είναι συνημμένη μέσα στο τύμπανο.
