Εναέριο ενιαίο καλώδιο οπτικών ινών πυρήνων συστημάτων GYFTY 6/12/24 μετάδοσης δύναμης τρόπου
GYFTY FRP εντοπίζει στο κέντρο των πυρήνων ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες καλωδίων, που γεμίζουν με την πλήρωση της ένωσης, είναι προσαραγμένοι γύρω από το μέλος δύναμης. Ολοκληρωμένος με μια θήκη PE. Τα καλώδια GYFTY είναι διαθέσιμα από 2 πυρήνες σε 288 πυρήνες. Χρησιμοποιείται στην υψηλής τάσεως περιοχή για τις υπεραστικές επικοινωνίες.
Εφαρμογές
1.Aerial/αγωγός
2.Connecting εξοπλισμοί επικοινωνίας
3.Multi-πυρήνες συνδέοντας με καλώδιο το σύστημα στο κέντρο δεδομένων
Χαρακτηριστικά
1.Good μηχανική και απόδοση θερμοκρασίας
2. Υψηλής αντοχής σωλήνας looes που είναι υδρόλυση ανθεκτική
3.Special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4.Crush αντίσταση και ευελιξία
5.The μετά από τα μέτρα λαμβάνεται για να εξασφαλίσει το καλώδιο υδατοστεγές:
6.Single ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
7.Loose ένωση πλήρωσης σωλήνων
8.100% πλήρωση πυρήνων καλωδίων
Γενικές προδιαγραφές
| Τύπος καλωδίων |
GYFTY |
| Τύπος ινών |
G652D |
| Εφαρμογή |
Υπεραστική επικοινωνία, τοπικό LAN |
| Συνιστώμενες μέθοδοι εγκαταστάσεων |
Εναέριος |
| Περιβάλλον |
Υπαίθριος |
| Σειρά θερμοκρασίας |
-40℃ σε 70℃ |
| Τεχνική παράμετρος της single-mode οπτικής ίνας ITU-τ G.652D (B1.3) |
| Οπτικά χαρακτηριστικά |
|
|
|
| Διάμετρος τομέων τρόπου (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Κόψτε το μήκος κύματος (λcc) |
|
≤1260 |
NM |
| Συντελεστής μείωσης |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Μακρο κάμπτοντας απώλεια |
φ75mm, 100circles, σε 1550nm |
≤0.1 |
DB |
| Μη-ομοιομορφία μείωσης |
|
≤0.05 |
DB |
| Συντελεστής διασποράς |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
CP (nm.km)
CP (nm.km)
CP (nm.km)
|
| Μηδέν μήκος κύματος διασποράς |
|
1300~1324 |
NM |
| Ανώτατη μηά κλίση διασποράς |
|
≤0.093 |
CP (NM2.km) |
| Δείκτης ομάδας της διάθλασης (χαρακτηριστική αξία) |
1310nm
1550nm
|
1,466
1,467
|
|
| Γεωμετρικό χαρακτηριστικό |
|
|
|
| Διάμετρος επένδυσης |
|
125.0±1.0 |
µm |
| Concentricity πυρήνων/επένδυσης λάθος |
|
≤0.8 |
µm |
| Μη-κυκλικότητα επένδυσης |
|
≤1,0 |
% |
| Διάμετρος επιστρώματος |
|
245.0±10 |
µm |
| Concentricity επένδυσης/επιστρώματος λάθος |
|
≤12.0 |
µm |
| Μη-κυκλικότητα επιστρώματος |
|
≤8 |
% |
| Διάμετρος του χρωματισμένου επιστρώματος |
|
250.0±15 |
µm |
| Μηχανικό χαρακτηριστικό |
|
|
|
| Κατσάρωμα (ακτίνα) |
|
≥4 |
μ |
| Πίεση απόδειξης |
|
>0.69 |
Gpa |
| Δύναμη λουρίδων επιστρώματος |
Μέση τιμή
Τιμή κορυφής
|
1.0-5.0
1.3-8.9
|
Ν
Ν
|
| Δυναμική παράμετρος ευαισθησίας διάβρωσης πίεσης (αξία ND) |
|
≥20 |
|
| Στοιχείο |
Περιγραφή |
| Διαμορφώστε το αριθ. |
GYFTY |
| 1. Αρίθμηση ινών |
48 |
72 |
| 2. Διάμετρος καλωδίων (ΚΚ) ±0.3 |
9.2 |
9.8 |
| 3. Βάρος καλωδίων (κλ) |
65 |
81 |
| 4. Κεντρικό μέλος δύναμης |
|
| - Υλικό |
FRP |
| - Διάμετρος |
1.4mm |
2.0mm |
| - Θήκη PE |
Αριθ. |
| 5. Χαλαρός σωλήνας |
|
| - Υλικό |
PBT |
| - Εξωτερική διάμετρος |
2.0mm |
| - Πάχος |
0.3mm |
| - Τύπος πλήρωσης της ένωσης |
Ζελατίνα |
| - Αριθ. του χαλαρού σωλήνα |
4 |
6 |
| 6. Υλικό πληρώσεως |
|
| - Υλικό |
PP |
| - Εξωτερική διάμετρος |
2.0mm |
| - Αριθ. των υλικών πληρώσεως |
1 |
0 |
| 7. Συνέλευση σωλήνων |
|
| - Σχεδιάγραμμα σωλήνων |
1+5 |
1+6 |
| - Προσάραξη του τύπου |
SZ |
| 8. Νερό-εμποδίζοντας σύστημα |
|
| - Υλικό |
Γεμίζοντας ένωση |
| 9. Περικάλυμμα πυρήνων |
|
| - Υλικό |
ταινία πολυεστέρα |
| 10. Εξωτερική θήκη |
|
| - Υλικό |
PE |
| - Πάχος |
1.6mm±0.1mm |
| 12. Χαρακτηρισμός θηκών |
|
| - Τύπος χαρακτηρισμού |
Εκτύπωση λέιζερ
|
Μπορούμε να σχεδιάσουμε οποιοδήποτε είδος δομών σύμφωνα με την ικανότητα περιβαλλοντικής συνθήκης και μετάδοσης, όπως GYFTA, GYFXTY, GYFDTZA κ.λπ.

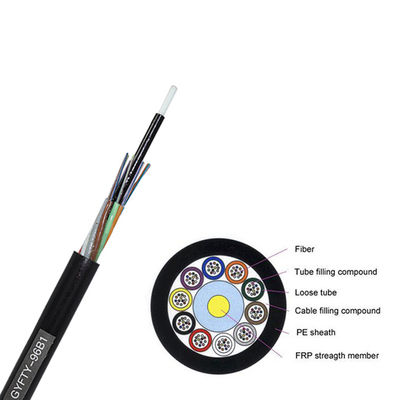

Δομή
Χαρακτηρισμός θηκών καλωδίων
Κάθε καλώδιο τις ακόλουθες πληροφορίες χαρακτηρίζει σαφώς για το εξωτερικό σακάκι των καλωδίων:
a. Όνομα του κατασκευαστή.
b. Έτος κατασκευαστή
c. Τύπος καλωδίου και ίνας
d. Σημάδι μήκους (εκτύπωση σε κάθε μετρητή κανονικά)
e. Ή ως απαιτήσεις του πελάτη.
