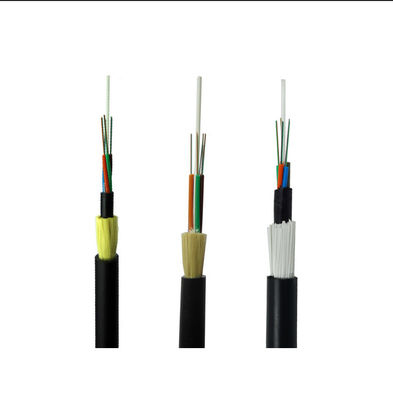

Μη μεταλλικό εναέριο αυτόνομο καλώδιο οπτικών ινών 12 πυρήνων ADSS
Περιγραφή του προϊόντος
Αυτό το καλώδιο μονής λειτουργίας 2/4/6/8/12/24/48/96 Core ADSS Fiber Optic Cable είναι κατάλληλο για εξωτερική εναέρια εγκατάσταση.Ελαφριά θωρακισμένη δομή με Amaid Yarn messenger κάνει Single Mode Cable 2/4/6/8/12/24/48/96 Core ADSS Fiber Optic Cable η ίδια βαρύτητα.
Η παρούσα προδιαγραφή καλύπτει τις απαιτήσεις του εντελώς διηλεκτρικού αυτοστήριξης καλωδίου οπτικών ινών (ADSS) που πρέπει να παρασχεθεί στον πελάτη για χρήση εκτός εγκατάστασης.
Το καλώδιο οπτικών ινών πρέπει να πληροί τις απαιτήσεις της παρούσας προδιαγραφής και γενικά να πληροί ή να υπερβαίνει τα τελευταία πρότυπα:
ΔΕΥ-Τ Γ.650: Ορισμοί και μέθοδοι δοκιμής για γραμμικά, καθοριστικά χαρακτηριστικά μονοτρόπων ινών και καλωδίων
ΔΕΥ-Τ Γ.652.D: Χαρακτηριστικά οπτικής ινώσεως και καλωδίου μονής λειτουργίας
Δελτίο ΕΚ 60793-2-50 Β1.3: Τομεακή προδιαγραφή για μονοτροπικές ίνες κλάσης Β
IEEE Std 1222ΤΜ, Πρότυπο IEEE για ολοδιαλεκτρικά αυτοσυντηρούμενα καλώδια οπτικών ινών.
Προδιαγραφές
Γενικές προδιαγραφές
| Τύπος καλωδίου | ADSS |
| Τύπος ινών | G652D |
| Εφαρμογή | Τηλεπικοινωνίες μεγάλων αποστάσεων, LAN σε περιοχή υψηλής τάσης ή πρόσβαση σε δίκτυο τηλεπικοινωνιών· |
| Συνιστώμενες μεθόδους εγκατάστασης | Σύστημα μετάδοσης ισχύος, μεγάλες περιοχές κεραυνών και υψηλή ηλεκτρομαγνητική έλλειψη έμφασης |
| Περιβάλλον | Εξωτερικά |
| Περιοχή θερμοκρασίας | -40°C έως 70°C |
Προδιαγραφές ινών
| Τεχνική παράμετρος της ενιαίας λειτουργίας οπτικών ινών ITU-T G.652D (B1.3) | |||
| Οπτικά χαρακτηριστικά | |||
| Διάμετρος πεδίου λειτουργίας (MFD) |
1310nm 1550nm |
9.2±0.4 100,4±0.8 |
μm μm |
| μήκος κύματος διαχωρισμού (λcc) | ≤ 1260 | nm | |
| Συντελεστής εξασθένισης |
1310nm 1383nm 1550nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Απώλεια μακροελαστικής κάμψης | φ75mm, 100 κύκλους, σε 1550nm | ≤0.1 | dB |
| Μη ομοιομορφία εξασθένισης | ≤0.05 | dB | |
| Συντελεστής διασποράς |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Μηδενικό μήκος κύματος διασποράς | 1300~1324 | nm | |
| Μαξ μηδενική κλίση διασποράς | ≤0.093 | Ψ/(nm2.km) | |
| Δείκτης διάθλασης ομάδας (τυπική τιμή) |
1310nm 1550nm |
1.466 1.467 |
|
| Γεωμετρικά χαρακτηριστικά | |||
| Διάμετρος επικάλυψης | 125.0±1.0 | μm | |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού | ≤0.8 | μm | |
| Μη κυκλική επένδυση | ≤ 1.0 | % | |
| Διάμετρος επικάλυψης | 2450,0±10 | μm | |
| Λάθος συγκεντριστικότητας επικάλυψης/επικάλυψης | ≤ 12.0 | μm | |
| Μη κυκλική επικάλυψη | ≤ 8 | % | |
| Διάμετρος της έγχρωμης επικάλυψης | 250.0±15 | μm | |
| Μηχανικά χαρακτηριστικά | |||
| Κουρλιές (ακτίνα) | ≥ 4 | m | |
| Δοκιμαστική πίεση | > 0.69 | Γενικό | |
| Δύναμη της ταινίας επικάλυψης |
Μέση αξία Αξία κορυφής |
1.0-5.0 1.3-8.9 |
N N |
| Παράμετρος ευαισθησίας στη διάβρωση από δυναμική πίεση (ndαξία) | ≥ 20 | ||
ΤύποςΓοσμήΕγώ...ΟνομασίαFΙμπέρ
| - Όχι, όχι, όχι. | 1 | 2 | 3 | 4 | 5 | 6 |
| Χρώμα | Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Σχιστόλιθο | Λευκό |
| - Όχι, όχι, όχι. | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα |

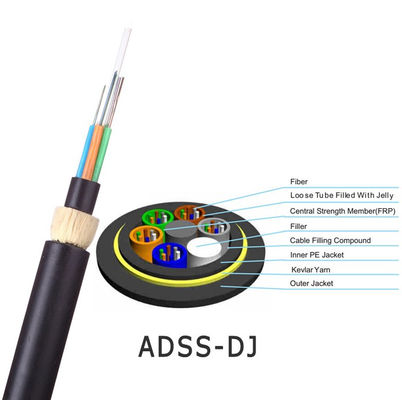

ΚαλώδιοDΕπικεφαλής
| Άρθρα | Περιγραφές | ||
| Οπτικές ίνες ((G.652.Δ) | 12F | 24F | |
| Ελαφρύ σωλήνα | Υλικό | PBT (τερεφθαλικό πολυβουτυλένιο) | |
| Φυτικές ίνες ανά σωλήνα | 4 | 4 | |
| Αριθμοί | 3 | 6 | |
| Στάβλος γεμίσματος | Αριθμοί | 3 | 0 |
| Μέλος κεντρικής δύναμης | Υλικό | FRP (πλαστική ενισχυμένη με γυάλινες ίνες) | |
| Υλικό που εμποδίζει το νερό | Υφάσματα που εμποδίζουν το νερό | ||
| Πρόσθετο μέλος της δύναμης | Νήματα αραμιδίου | ||
| Εξωτερική κάλυψη | Υλικό | Μαύρο HDPE | |
| Δάχος | Όνομα: 1,6 mm | ||
| Ονομαστική διάμετρος καλωδίου (± 0,3 mm) | 10.0 | ||
| Περίπου βάρος καλωδίου (kg/km) | 78 | ||
| Καθορισμένη τάση έντασης (RTS) | 4.5KN | ||
| Μέγιστη τάση λειτουργίας (40% RTS) | 1.8KN | ||
| Ημερήσιο στρες (15-25%RTS) | 0.675-1.125KN | ||
| Μέγιστο επιτρεπόμενο εύρος | 100 μέτρα | ||
| Σπασμός | Σύντομος χρόνος | 2200N/100mm | |
| Εφαρμόσιμο εύρος θερμοκρασίας | Λειτουργία | -40°C~+70°C | |
| Εγκατάσταση | -10°C~+50°C | ||
| Αποθήκευση και μεταφορά | -40°C~+60°C | ||
| Ράδιο κάμψης | Εγκατάσταση | 20 φορές διάμετρος καλωδίου | |
| Λειτουργία | 10 φορές διάμετρος καλωδίου | ||
ΚαλώδιοSΧίτσελΜΑρκούδα
Κάθε καλώδιο φέρει τις ακόλουθες πληροφορίες, οι οποίες σημειώνονται σαφώς στο εξωτερικό περίβλημα των καλωδίων:
α. Όνομα του κατασκευαστή.
Β. Έτος κατασκευής
γ. Τύπος καλωδίου και ινών
δ. Σημείωση μήκους (τύπωση σε κάθε μέτρο κανονικά)
ή σύμφωνα με τις απαιτήσεις του πελάτη.
Απόδοση καλωδίων
| Άρθρο | Δοκιμές | Μέθοδος δοκιμής | Αποτελέσματα δοκιμής |
| 1 |
Δυνατότητα τράβηξης IEC 60794-1-E1 |
Τραυματισμός τάσης:1500N Χρόνος: 1 λεπτό Διάστημα καλωδίου: ≥50m |
Αλλαγή απώλειας ≤0,1dB@1550nm Χωρίς σπάσιμο των ινών και χωρίς βλάβη στην κάλυψη |
| 2 |
Επιπτώσεις IEC 60794-1-E4 |
Υψόμετρο: 1m Βάρος: 1 kg Σημείο πρόσκρουσης: ≥5 Κύκλος επιπτώσεων: σε περίπτωση μίσθωσης 3 κύκλοι ανά σημείο |
Αλλαγή απώλειας ≤0,1dB@1550nm Χωρίς σπάσιμο των ινών και χωρίς βλάβη στην κάλυψη |
| 3 |
Επαναλαμβανόμενη κάμψη IEC 60794-1-E6 |
Διάμετρος κάμψης: 25X η εξωτερική διάμετρος του καλωδίου Εφαρμοσμένο φορτίο: 25kg Κύκλος κάμψης: 30 φορές Ταχύτητα κάμψης: 1 κύκλος ανά 2 δευτερόλεπτα |
Αλλαγή απώλειας ≤0,1dB@1550nm Χωρίς σπάσιμο των ινών και χωρίς βλάβη στην κάλυψη |
| 4 |
Στροφή Δελτίο ΕΚ 60794-1-E7 |
μήκος στροφής: 1m Εφαρμοσμένο φορτίο: 25kg Γωνία στροφής: ±90 ή +180 Κύκλος περιστροφής: ≥10 φορές |
Αλλαγή απώλειας ≤0,1dB@1550nm Χωρίς σπάσιμο των ινών και χωρίς βλάβη στην κάλυψη |
| 5 |
Διείσδυση νερού Δελτίο ΕΚΑΧ αριθ. |
Υψόμετρο νερού: 1 m μήκος καλωδίου: 3m Χρόνος διατήρησης: 24 ώρες |
Καμία διαρροή νερού από την αντίθετη άκρη του καλωδίου |
| 6 |
Θερμοκρασία Δελτίο ΕΚΑΧ 60794-1-F1 |
Σταθμός θερμοκρασίας: +20°C->-40°C->+70°C->+20°C Χρόνος διατήρησης: 24 ώρες ανά στάδιο Κύκλος: 2 φορές |
Αλλαγή απώλειας ≤0,1dB@1550nm Χωρίς σπάσιμο των ινών και χωρίς βλάβη στην κάλυψη |
| 7 |
Σύνθετη ροή IEC 60794-1-E14 |
μήκος δείγματος: 30 cm Χρόνος διατήρησης: 24 ώρες |
Καμία σύνθετη ροή |
Χαρακτηριστικά
Λεπτομέρειες σχεδιασμού για μήκους διάστασης έως 457 μέτρα και αριθμό ινών έως 432
Εγκατάσταση με ένα μόνο πέρασμα - χωρίς αγγελιοφόρο, χωρίς καλώδιο δέσμευσης - ταχύτερο και χαμηλότερο κόστος
Το καλώδιο είναι υδατο-μπλοκαρισμένο χρησιμοποιώντας την τεχνολογία ξηρού πυρήνα, επομένως δεν υπάρχουν ακατάστατες ενώσεις πλημμύρας
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυψελών
Δεν απαιτεί καλώδιο αγγελιοφόρου, είναι πλήρως αυτοσυντηρούμενο.
Συσκευή και αποστολή και πληρωμή
