Εξωτερικό καλώδιο οπτικών ινών ADSS ολοδιαλεκτρικού αυτοεφοδιασμού

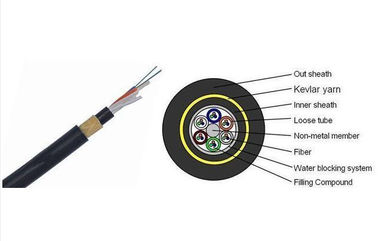

Διάταξη για την κατασκευή καλωδίων
Περιγραφή
Η παρούσα προδιαγραφή καλύπτει τις απαιτήσεις σχεδιασμού για τα πρότυπα δομής, μηχανικής, φυσικής και επιδόσεων για την παροχή καλωδίων οπτικών ινών.Τα χαρακτηριστικά που περιγράφονται στο παρόν έγγραφο προορίζονται να παρέχουν πληροφορίες σχετικά με τις επιδόσεις του οπτικού καλωδίου
Διαρθρωτικά χαρακτηριστικά
Τύπος χαλαρός με μη μεταλλικό ενισχυτικό στοιχείο
Υφάσματα από αραμίδιο υψηλής ευελιξίας
Ενεργειακές συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών
Προδιαγραφές ινών
| Τεχνική παράμετρος της ενιαίας λειτουργίας οπτικών ινών ITU-T G.652D (B1.3) |
| Οπτικά χαρακτηριστικά |
|
|
|
| Διάμετρος πεδίου λειτουργίας (MFD) |
1310nm
1550nm
|
9.2±0.4
100,4±0.8
|
μm
μm
|
| μήκος κύματος διαχωρισμού (λcc) |
|
≤ 1260 |
nm |
| Συντελεστής εξασθένισης |
1310nm
1383nm
1550nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Απώλεια μακροελαστικής κάμψης |
φ75mm, 100 κύκλους, σε 1550nm |
≤0.1 |
dB |
| Μη ομοιομορφία εξασθένισης |
|
≤0.05 |
dB |
| Συντελεστής διασποράς |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Μηδενικό μήκος κύματος διασποράς |
|
1300~1324 |
nm |
| Μαξ μηδενική κλίση διασποράς |
|
≤0.093 |
Ψ/(nm2.km) |
| Δείκτης διάθλασης ομάδας (τυπική τιμή) |
1310nm
1550nm
|
1.466
1.467
|
|
| Γεωμετρικά χαρακτηριστικά |
|
|
|
| Διάμετρος επικάλυψης |
|
125.0±1.0 |
μm |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού |
|
≤0.8 |
μm |
| Μη κυκλική επένδυση |
|
≤ 1.0 |
% |
| Διάμετρος επικάλυψης |
|
2450,0±10 |
μm |
| Λάθος συγκεντριστικότητας επικάλυψης/επικάλυψης |
|
≤ 12.0 |
μm |
| Μη κυκλική επικάλυψη |
|
≤ 8 |
% |
| Διάμετρος της έγχρωμης επικάλυψης |
|
250.0±15 |
μm |
| Μηχανικά χαρακτηριστικά |
|
|
|
| Κουρλιές (ακτίνα) |
|
≥ 4 |
m |
| Δοκιμαστική πίεση |
|
> 0.69 |
Γενικό |
| Δύναμη της ταινίας επικάλυψης |
Μέση αξία
Αξία κορυφής
|
1.0-5.0
1.3-8.9
|
N
N
|
| Παράμετρος ευαισθησίας στη διάβρωση από δυναμική πίεση (ndαξία) |
|
≥ 20 |
|
Ιδιότητες
Αυτό το σύστημα μπορεί να φιλοξενήσει έως και 288 οπτικές ίνες.
Ο ελαφρύς σχεδιασμός προσθέτει λιγότερο φορτίο στον πύργο και μπορεί να εκτείνεται έως και 1500 μέτρα.
Διαθέτει ισχυρή αντιανταλκτική απόδοση άνω των 90KN.
Η μη μεταλλική δομή παρέχει καλή μόνωση και εξαιρετική αντοχή στον κεραυνό.
Τα νήματα αραμίδης κατανέμονται ομοιόμορφα και διαθέτουν καλές διαδικασίες παραγωγής, με αποτέλεσμα εξαιρετική απόδοση υπό πίεση.
Έχει εξαιρετική ανθεκτική στις σφαίρες απόδοση.
Έχει εξαιρετική αντοχή στην παρακολούθηση.
Το σύστημα μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος, και η κανονική μετάδοση του καλωδίου δεν θα επηρεαστεί από σφάλματα των γραμμών ρεύματος.
Σχεδιασμός καλωδίων
| Άρθρο |
Περιγραφή |
| Αριθμός μοντέλου |
Δελτίο ΕΚΑΧ αριθ. |
Δελτίο ΕΚΑΧ της 16ης Ιουλίου 2014. |
ADSS-48B1-100-PE |
| 1.Συγκράτηση ινών |
12 |
24 |
48 |
| 2Διάμετρος καλωδίου |
110,6 ± 0,3 mm |
120,4 ± 0,3 mm |
| 3. Βάρος καλωδίου |
117 κιλά |
130 κιλά |
| 4Μέλος της Κεντρικής Δύναμης. |
|
| - Υλικό. |
ΣΥΡΙΖΑ |
| 5. Χαλαρός σωλήνας |
|
| - Υλικό. |
PBT |
| Αριθμός χαλαρού σωλήνα |
2 |
4 |
4 |
| - Αριθμός ινών ανά σωλήνα |
6 |
6 |
12 |
| -Τύπος της ένωσης πλήρωσης |
Ζελέ |
| 6Γεμιστήρας |
|
| - Υλικό. |
PP |
| - Όχι, όχι, όχι, όχι. |
4 |
2 |
2 |
| 7Συγκρότηση σωλήνων |
|
| -Σχεδιασμός σωλήνα |
1+6 |
| -Τύπος παρακράτησης |
SZ |
| 8- Σύστημα απομόνωσης. |
|
| - Υλικό. |
Συσκευή πλήρωσης (ή ταινία απομόνωσης νερού) |
| 9. Κύκλος περιτύλιξης |
|
| - Υλικό. |
Ταινία από πολυεστέρα |
| 10- Μέλος της δύναμης. |
|
| - Υλικό. |
Υφάσματα από αραμίδιο |
| 11Εσωτερική κάλυψη |
|
| - Υλικό. |
ΜΔΠΕ |
| - Πυκνότητα |
00,8 mm±0,2 mm |
| 12.Εξωτερική κάλυψη |
|
| - Υλικό. |
HDPE |
| - Πυκνότητα |
10,8 mm±0,2 mm |
| 13. Σημείωση της κάλυψης |
|
| -Τύπος σήμανσης |
Εκτύπωση με λέιζερ |
Τα εφαρμοστέα πεδία είναι τα ακόλουθα:
Τηλεπικοινωνίες μεγάλων αποστάσεων, LAN σε περιοχές υψηλής τάσης ή πρόσβαση στο δίκτυο τηλεπικοινωνιών.Σύστήματα μεταφοράς ενέργειας σε περιοχές με υψηλή δραστηριότητα κεραυνών και υψηλή ηλεκτρομαγνητική παρεμβολή.
