24 Fan-out ινών πολλαπλού τρόπου εσωτερικό καλώδιο οπτικών ινών ξεμπλοκαρίσματος με υψηλής αντοχής
Μονοκατευθυντικό καλώδιο χρήσης καλωδίων διανομής σκοπού Mulit (σφιχτός απομονωτής φ900μm, aramid yarm ως μέλος δύναμης) ως υπομονάδα. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μέλος δύναμης μη-metallics. Οι υπομονάδες είναι προσαραγμένες γύρω από τον πυρήνα καλωδίων. Το καλώδιο ολοκληρώνεται με ένα σακάκι PVC ή LSZH (χαμηλός καπνός, μηδέν αλόγονο, Flame-retardant).
Χαρακτηριστικό γνώρισμα
1.Stranded η μη μεταλλική δομή μελών δύναμης εξασφαλίζει ότι το καλώδιο υπομένει τη μεγάλη εκτατή δύναμη.
2.The σακάκι αντιδιαβρωτικό, αντι-νερό, αντι-υπεριώδης ακτινοβολία, flame-retardant και αβλαβής στο περιβάλλον κ.λπ.
3.Storage λειτουργούσα θερμοκρασία: -20ºC~+60ºC, θερμοκρασία εγκατάστασης: -5ºC~+50ºC.
Εφαρμογή
1.Indoor διανομή καλωδίων.
σπονδυλική στήλη δια--οικοδόμησης 2.For που τηλεγραφεί συμπεριλαμβανομένων των πατωμάτων, του τερματικού boxex και των σταθμών εργασίας.
3.For απότομα και τα μέσα δια--κτήρια τερματικών απόστασης άμεσα και μέσα στα διαφορετικά κτήρια, κάθε μονάδα υπο--καλωδίων μπορούν να συνδεθούν άμεσα με τον τυποποιημένο συνδετήρα.
Παράμετροι ινών
| Αριθ. |
Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G.652D |
| 1 |
Διάμετρος τομέων τρόπου |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Διάμετρος επένδυσης |
μm |
124.8±0.7 |
| 3 |
Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| 4 |
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤0.5 |
| 5 |
Διάμετρος επιστρώματος |
μm |
245±5 |
| 6 |
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| 7 |
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
| 8 |
Μήκος κύματος διακοπών καλωδίων |
NM |
λcc ≤1260 |
| 9 |
Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Παράμετροι καλωδίων
| Στοιχεία |
Προδιαγραφές |
| Αρίθμηση ινών |
2-48 |
| Σφιχτός-αποθηκευμένη ίνα |
Διάσταση |
850µm±50µm |
| Υλικό |
PVC |
| Χρώμα |
Άσπρος |
| Μονοκατευθυντικό καλώδιο |
Διάσταση |
1.9mm±0.1mm |
| Υλικό |
LSZH |
| Χρώμα |
Κίτρινος |
| Μέλος δύναμης |
Kevlar |
| Σημάδια εκτύπωσης |
(1) - (48) |
| Κεντρικό μέλος δύναμης |
Διάμετρος |
3.8mm±0.1mm |
| Υλικό |
FRP+LSZH |
| Χρώμα |
Κίτρινος |
|
Εξωτερικό σακάκι
|
Διάσταση |
14.5mm±0.5mm |
| Υλικό |
LSZH |
| Χρώμα |
Κίτρινος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
| Στοιχεία |
Ενώστε |
Προδιαγραφές |
| Ένταση (μακροπρόθεσμη) |
Ν |
600 |
| Ένταση (βραχυπρόθεσμη) |
Ν |
1500 |
| Συντριβή (μακροπρόθεσμη) |
N/10cm |
300 |
| Συντριβή (βραχυπρόθεσμη) |
N/10cm |
1000 |
| Ελάχιστη ακτίνα κάμψεων (δυναμική) |
χιλ. |
20D |
| Ελάχιστη ακτίνα κάμψεων (στατική) |
χιλ. |
10D |
| Θερμοκρασία εγκατάστασης |
ºC |
-10~+50 |
| Λειτουργούσα θερμοκρασία |
ºC |
-20~+60 |
| Θερμοκρασία αποθήκευσης |
ºC |
-20~+60 |
Τεχνική παράμετρος
| Χαρακτηριστικά Geometical |
| Αρίθμηση ινών |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Διάμετρος καλωδίων ξεμπλοκαρίσματος (χιλ.) |
7.5 |
8.5 |
10 |
12.5 |
12.5 |
12.5 |
14.5 |
| Βάρος καλωδίων ξεμπλοκαρίσματος (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Διάμετρος TBF (μm) |
900±50 |
| Μηχανικά χαρακτηριστικά |
|
| Ανώτατο Lood (ν) |
Μακροπρόθεσμος |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Βραχυπρόθεσμος |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Κάμπτοντας ακτίνα (χιλ.) |
Δυναμικός |
20*D (Δ: Διάμετρος καλωδίων) |
| Στατικός |
10*D (Δ: Διάμετρος καλωδίων) |
| Ίνα |
| Τύπος ινών (διάσταση επένδυσης πυρήνων) |
9/125 50/125 62.5/125 |
| Χαρακτηριστικά μετάδοσης |
| |
SM
(1310/1550 NM)
|
50/125
(850/1300 NM)
|
62.5/125
(850/1300nm)
|
| Ανώτατη μείωση (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Χαρακτηριστική μείωση (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Μίνι εύρος ζώνης (Mhz.km) |
-- |
400/400 |
160/500 |

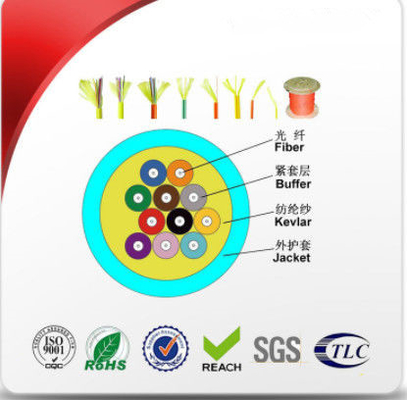

Δομή προϊόντων
