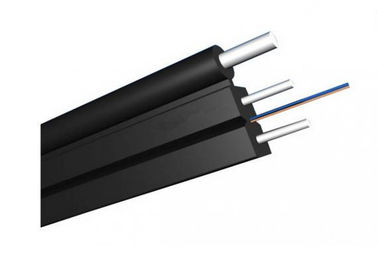

Το καλώδιο οπτικής ίνας θηκών FTTH LSZH με το χαλύβδινο σύρμα FRP ενισχύει
Το αυτοφερόμενο δίκτυο πρόσβασης χρησιμοποιεί το εσωτερικό οπτικό καλώδιο με μια μορφή πεταλούδων που είναι να τοποθετηθεί η μονάδα οπτικών επικοινωνιών στο κέντρο, δύο που το παράλληλο μεταλλικό μέλος δύναμης τοποθετείται και στις δύο πλευρές, και το προστιθέμενο ενιαίο μεταλλικό μέλος δύναμης στο εξωτερικό. Τελικά ολοκληρώνεται με έναν μαύρο ή χρωματισμένο χαμηλό καπνό μηδενικά Lsoh τη θήκη αλόγονου (LSZH) έξω.
Εφαρμογή
1. Υιοθετημένο έως εσωτερικό σύστημα τηλεγράφησης.
2. Σαν πλεξίδα του εξοπλισμού επικοινωνίας.
3. Κατάλληλος για τη σύνδεση πατωμάτων.
Χαρακτηριστικά
1. 250um ίνα.
2. FRP/KFRP.
3. Θήκη LSZH.
Λεπτομέρειες κατασκευής καλωδίων
| Στοιχεία |
Περιγραφή |
| Αριθμός ίνας |
2-24cores |
| Ίνα |
τύπος |
G652D/G657A/Multimode |
| διάμετρος |
250µm |
| Μέλος δύναμης |
materia |
Νήμα Kevlar |
| Χαλαρός σωλήνας |
διάμετρος |
0.91.2mm |
| υλικό |
/ |
| Εξωτερική θήκη |
υλικό |
PVC/LSZH |
| διάμετρος |
1.6*2.0-3.0*6.0mm |
| Μέγεθος καλωδίων (πλάτος ύψους *) |
/ |
| Βάρος καλωδίων |
5.5-28.5KG |
| Σειρά θερμοκρασίας εγκατάστασης (ºC) |
-20+60 |
| Θερμοκρασία λειτουργίας και μεταφορών (ºC) |
-40+70 |
| Ελάχιστη κάμπτοντας ακτίνα (χιλ.) |
Μακροπρόθεσμος |
10D |
Ελάχιστη κάμψη
Ακτίνα (χιλ.) |
Βραχυπρόθεσμος |
20D |
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν) |
Μακροπρόθεσμος |
40 |
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν) |
Βραχυπρόθεσμος |
80 |
| Φορτίο συντριβής (N/100mm) |
Μακροπρόθεσμος |
200 |
| Φορτίο συντριβής (N/100mm) |
βραχυπρόθεσμος |
1000 |
Τυποποιημένο χρώμα της ίνας και του σωλήνα
| Ύφος ινών |
Μονάδα |
SM
G652 |
SM
G652D |
ΚΚ
50/125 |
ΚΚ
62.5/125 |
ΚΚ
OM3-300 |
| όρος |
NM |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| μείωση |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- |
- |
| Dispresion |
1550nm |
CP (nm*km) |
- |
≤18 |
- |
- |
Dispresion |
| 1625nm |
CP (nm*km) |
- |
≤22 |
- |
- |
|
| Εύρος ζώνης |
850nm |
MHZ.KM |
- |
- |
>=400 |
>=160 |
Εύρος ζώνης |
| 1300nm |
MHZ.KM |
- |
- |
>=800 |
>=500 |
|
| Μηδέν μήκος κύματος διασποράς |
NM |
1300-1324 |
>=1302,
≤1322 |
- |
- |
>= 1295,
≤1320 |
| Μηά κλίση dispresion |
NM |
≤0.092 |
≤0.091 |
- |
- |
- |
| PMD μέγιστο μεμονωμένο Fibr |
|
≤0.2 |
≤0.2 |
- |
- |
≤0.11 |
| Αξία συνδέσεων σχεδίου PMD |
CP (nm2*k
μ) |
≤0.12 |
≤0.08 |
- |
- |
- |
| Μήκος κύματος λc διακοπών ινών |
NM |
>= 1180,
≤1330 |
>=1180,
≤1330 |
- |
- |
- |
Καλώδιο sutoff
μήκος κύματος λcc |
NM |
≤1260 |
≤1260 |
- |
- |
- |
| MFD |
1310nm |
um |
9.2+/0.4 |
9.2+/0.4 |
- |
- |
- |
| 1550nm |
um |
10.4+/0.8 |
10.4+/0.8 |
- |
- |
- |
Αριθμητικός
Άνοιγμα (NA) |
|
- |
- |
0,200+/
-0,015 |
0.275+/0.
015 |
0.200+/0
.015 |
Βήμα (μέσο αμφίδρομου
μέτρηση) |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Παρατυπίες πέρα από την ίνα
μήκος και σημείο |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Οπισθοδιασπορά διαφοράς
συντελεστής |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Ομοιομορφία μείωσης |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Πυρήνας dimater |
um |
|
|
50+/1.0 |
62.5+/2.5 |
50+/1.0 |
| Διάμετρος επένδυσης |
um |
125.0+/0.1 |
125.0+/0.1 |
125.0+/0.1 |
125.0+/0.1 |
125.0+/0.1 |
| Μη-κυκλικότητα επένδυσης |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Διάμετρος επιστρώματος |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Επένδυση/chaffinch
ομόκεντρα λάθος |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Επένδυση μη της κυκλικότητας |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Λάθος conentricity πυρήνων/επένδυσης |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Μπούκλα (ακτίνα) |
um |
≤4 |
≤4 |
- |
- |
- |
Συσκευασία & ναυτιλία
