ADSS 2-144 Κεντρικό ολοδιαλεκτρικό αυτοσυντηρούμενο καλώδιο οπτικών ινών Παρασκευαστές Η τιμή του πάτωματος,Εξωτερικό καλώδιο οπτικών ινών

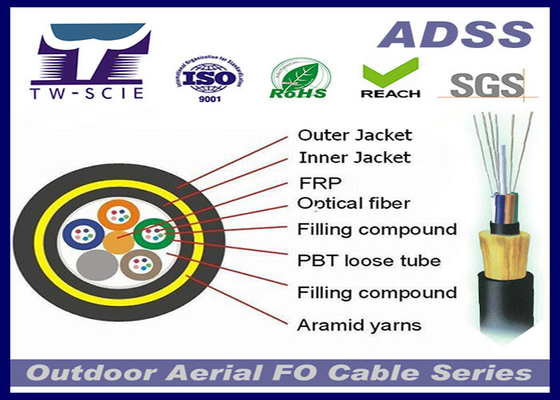

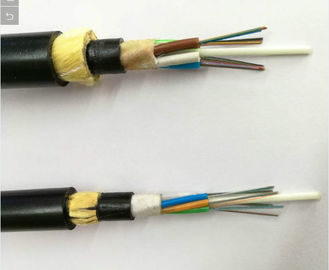

Το καλώδιο ADSS είναι χαλαρό σωλήνα με ράμματα. Οι ίνες, 250μm, τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικά υψηλού μοδίου.Οι σωλήνες (και τα υλικά πλήρωσης) συνδέονται γύρω από ένα FRP (φυτικό υλικό ενισχυμένο με ίνες) ως μη μεταλλικό κεντρικό στοιχείο αντοχής σε ένα συμπαγές και κυκλικό πυρήνα καλωδίουΑφού ο πυρήνας του καλωδίου είναι γεμάτος με σύνθετο πλήρωσης, καλύπτεται με λεπτό PE (πολυαιθυλένιο) εσωτερικό περίβλημα.Μετά την επίδραση στρώματος από νήματα αραμίδης πάνω από την εσωτερική κάλυψη ως μέλους αντοχής, το καλώδιο συμπληρώνεται με εξωτερική κάλυψη PE ή AT (anti-tracking).
Η πραγματική κατάσταση των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας λαμβάνεται πλήρως υπόψη κατά τον σχεδιασμό του καλωδίου ADSS.Για γραμμές ηλεκτρικής ενέργειας ίσης ή μεγαλύτερης των 110 kVΗ ειδική σχεδίαση της ποσότητας της αραμίδης και της διαδικασίας ράβδου μπορεί να ικανοποιήσει την ζήτηση σε διάφορα διάστημα.
Χαρακτηριστικό
1. Μπορεί να εγκατασταθεί χωρίς να κλείσει το ρεύμα
2Εξαιρετική απόδοση AT, η μέγιστη επαγωγική ισχύς στο σημείο λειτουργίας του περιβλήματος AT μπορεί να φτάσει τα 25kV
3Ελαφρύ βάρος και μικρή διάμετρος μειώνοντας το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους και τους προβολέα
4Μεγάλα μήκη και το μεγαλύτερο μήκος είναι πάνω από 1000 μέτρα.
5. Καλές επιδόσεις αντοχής στη τράβηξη και θερμοκρασίας
Παράμετρος
| Τύπος καλωδίου | Αριθμός ινών | Σωλήνες | Συσκευές πλήρωσης |
Διάμετρος καλωδίου χμ |
Βάρος καλωδίου kg/km | Μέγιστη εργασιακή τάση kN | Μέρος αντοχής CSA mm2 | Μοντέλο ελαστικότητας kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| Προδιαγραφή τεχνολογίας καλωδίων οπτικών ινών ADSS: | ||||||||
| Εξωτερική διάμετρος αναφοράς (μμ) |
Βάρος αναφοράς Υψηλότερη θερμοκρασία |
Σημ. ημερήσια μέγιστη τάση εργασίας (kN) |
Μέγιστη επιτρεπόμενη τάση λειτουργίας (kN) |
Δυνατότητα σπάσματος (kN) |
Μέλος της δύναμης CSA (mm2) |
Μοδούλος ελαστικότητας kN/ (mm2) |
Συντελεστής θερμικής διαστολής ×10-6 /k | |
| Πυροσβεστική κάλυψη | ΑΠΟ την κάλυψη |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -Ούτε ένα.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -Ούτε ένα.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -Ούτε ένα.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -Ούτε ένα.8 |
| Γ.652 | Γ.655 | 50/125μm | 620,5/125 μm | ||
|
Αδυνάμωση ((+20oC) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
| Διάταξη (Τάξη Α) | @850nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | |||
| Διάμετρος διακοπής καλωδίου λcc | ≤ 1260nm | ≤ 1480nm | |||
| Τύπος ινών | Πολυτρόπος | Γ.651 | Α1α:50/125 | Φυτικές ίνες |
| Α1β:62.5/125 | ||||
| Μοναδικός τρόπος | G.652 ((A,B,C) | Β1.1:Συνήθιστες ίνες | ||
| G.652D | Β2: Μηδενική διάσπαση μετατοπισμένη | |||
| Γ.655 | Β1.2:Μετατοπισμένο μήκος κύματος διακοπής | |||
| G.657(A1,A2,B3) | Β4: Κύρια τεχνικά δεδομένα για τη θετική | |||
| διασκορπισμένη μονοδιαχείριση ινών | ||||
Ανταγωνιστικά πλεονεκτήματα
1Κατασκευαστής καλωδίων οπτικών ινών OEM
2. Ετικέτα ινών: YOFC, CORNING, FUJIKURA
3Πιστοποίηση ποιότητας: ISO9001.ROSH.REACH
4Συνεργασία με τις τηλεπικοινωνίες του Βιετνάμ, της Ταϊλάνδης, της Σιγκαπούρης, του Ντουμπάι και άλλων μεγάλων έργων.
5Η Tw-Scie είναι γνωστή ως ο κατασκευαστής καλωδίων οπτικών ινών για την εξαιρετική ποιότητα των προϊόντων, τις ανταγωνιστικές τιμές, την ταχεία παράδοση και την καλή εξυπηρέτηση.

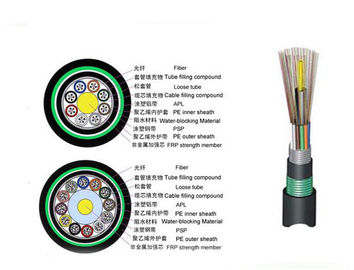

Δομή προϊόντος
Συσκευασία:Η εξωτερική διάσταση του καλωδίου είναι 100cm*75cm*75cm, 0.57CBM.μήκος παράδοσης εξωτερικού καλωδίου σύμφωνα με 2-144 πυρήνες καλωδίου οπτικών ινών. Επίσης να δεχτείτε προσαρμοσμένο καλώδιο τύμπανο από τους πελάτες. καλωσορίστε να επικοινωνήσετε μαζί μας!
Προδιαγραφές
· OEM 2-288 Κεντρικό καλώδιο οπτικών ινών
· ΛΟΓΟ ΤΟΥ ΚΟΤΟΜΕΡ
· Τιμή εργοστασίου
· 21 χρόνια εγγύηση ποιότητας
Τα πιστοποιητικά μας
Γιατί να επιλέξετε το καλώδιο οπτικών ινών
1Εισαγωγή ξένου προηγμένου εξοπλισμού παραγωγής και τεχνολογίας, έχουν 12 χρόνια εμπειρία παραγωγής, το 80% των εργαζομένων έχουν περισσότερη από 10 χρόνια εμπειρία,Εξαιρετική εταιρική κουλτούρα και ομάδα διαχείρισης.
2- Γρήγορη αποστολή από το εργοστάσιο.
3.Το προϊόν αποστέλλεται σε 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής εξαρτάται από την ποσότητα της παραγγελίας.
4.Αποδεχόμαστε T / T, L / C, Western Union, Money Gram και Paypal, απλά επιλέξτε αυτό που σας αρέσει.
5.Αποδεχόμαστε OEM. Το μέγεθος καλωδίου και το υλικό είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
6.Με περισσότερα από 12 χρόνια εμπειρίας στο καλώδιο οπτικών ινών, έχουμε ήδη συνεργαστεί και έχει καθιερωθεί μακροπρόθεσμη επιχειρηματική σχέση με τόσο εγχώρια και ξένα διάσημη επιχείρηση.
Αγαπητέ μου φίλε,
Ευχαριστούμε για την επίσκεψή σας, εμείς η Dongguan TW-SCIE Co., LTD προμηθεύουμε προϊόντα CATV & FTTx, συμπεριλαμβανομένων εξωτερικών και εσωτερικών καλωδίων 2-288 πυρήνων οπτικών ινών, εργαλείων εγκατάστασης, εξοπλισμού δοκιμών και επιθεώρησης,Συσκευές κλπ.- Ναι.
Είστε θερμά ευπρόσδεκτοι να περιηγηθείτε στα προϊόντα μας που εμφανίζονται στο Alibaba και επίσης καλωσορίστε να επισκεφθείτε την ιστοσελίδα μας.
Για οποιοδήποτε ενδιαφέρον αντικείμενο ή έχετε οποιαδήποτε σύγχυση, παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μας!
Ανυπομονούμε να σας ακούσουμε!
