ADSS Πλήρως διηλεκτρική αυτοβοήθεια εξωτερικού εναέριου οπτικού καλωδίου ινών 72 πυρήνας
Περιγραφή

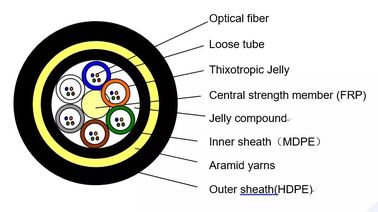

Το καλώδιο ADSS αποτελείται από ίνες διαμέτρου 250 μm που τοποθετούνται σε χαλαρό σωλήνα από πλαστικά υψηλού εύρους.Οι σωλήνες είναι γεμάτοι με μια ανθεκτική στο νερό ένωση πλήρωσης και περιστρέφονται γύρω από ένα μη μεταλλικό κεντρικό στοιχείο αντοχής από FRPΑυτό δημιουργεί έναν συμπαγές και κυκλικό πυρήνα καλωδίου, ο οποίος στη συνέχεια γεμίζει με ένα συστατικό πλήρωσης και καλύπτεται με ένα λεπτό εσωτερικό περίβλημα από PE.Μετά, ένα στρώμα νήματος αραμίδης εφαρμόζεται στην εσωτερική κάλυψη ως μέτρο αντοχής, και τέλος, το καλώδιο συμπληρώνεται με εξωτερική κάλυψη από PE ή AT για την καταπολέμηση της παρακολούθησης.
Η πραγματική κατάσταση των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας λαμβάνεται πλήρως υπόψη κατά τον σχεδιασμό του καλωδίου ADSS.Για γραμμές ηλεκτρικής ενέργειας ίσης ή μεγαλύτερης των 110 kVΗ ειδική σχεδίαση της ποσότητας της αραμίδης και της διαδικασίας ράβδου μπορεί να ικανοποιήσει την ζήτηση σε διάφορα διάστημα.
Χαρακτηριστικά
Το εναέριο καλώδιο οπτικών ινών είναι εξ ολοκλήρου διηλεκτρικό και αυτό-υποστηρίζεται, χωρίς μέταλλο στη δομή του.
Έχει μεγάλο αριθμό πυρήνων ινών, είναι ελαφρύ και μπορεί να εγκατασταθεί δίπλα σε γραμμές ηλεκτρικής ενέργειας, εξοικονομώντας πόρους.
Το καλώδιο χρησιμοποιεί υλικό αραμίδης υψηλής αντοχής στη τράβηξη για να αντέχει στην ένταση και να αποτρέψει τη βλάβη.
Έχει μικρή θερμική επέκταση, που σημαίνει ότι το τόξο του καλωδίου επηρεάζεται ελάχιστα από τις αλλαγές θερμοκρασίας.
Το καλώδιο έχει διπλό στρώμα νήματος αραμίδας για αντοχή, καθιστώντας το κατάλληλο για σκληρά περιβάλλοντα όπως αλμυρές λίμνες σε υψηλό υψόμετρο ή γραμμές με μήκους άνω των 800 μέτρων.
Το καλώδιο έχει τριεπίπεδο κάλυμμα με PE/AT ως εξωτερικό κάλυμμα.
Προδιαγραφές
| Αριθμός ινών καλωδίου |
/ |
2 ~ 30 |
32~60 |
62~72 |
| Δομή |
/ |
1+5 |
1+5 |
1+6 |
| Στυλ ινών |
/ |
G.652D |
| Μέλος κεντρικής δύναμης |
υλικό |
χμ |
ΣΥΡΙΖΑ |
| Διάμετρος (μέσος όρος) |
1.5 |
1.5 |
2.1 |
| Ελεύθερος σωλήνας |
Υλικό |
χμ |
PBT |
| Διάμετρος (μέσος όρος) |
1.8 |
2.1 |
2.1 |
| Δάχος (μέσος όρος) |
0.32 |
0.35 |
0.35 |
| Μέγιστη ποσότητα ινών ανά χαλαρό σωλήνα |
6 |
12 |
12 |
| Χρώμα σωλήνων |
Πλήρης χρωματική ταυτοποίηση |
| Υπερβολικό μήκος ινών |
% |
0.7~0.8 |
| Αντίσταση στο νερό |
Υλικό |
/ |
Ζελέ καλωδίου |
| Εσωτερική σέχατ |
υλικό |
χμ |
ΜΔΠΕ |
| Εσωτερική κάλυψη |
0.9mm |
| Μη μεταλλικά ενισχυτικά στοιχεία |
Υλικό |
/ |
Υφάσματα από αραμίδιο |
| Εξωτερική κάλυψη |
υλικό |
χμ |
ΜΔΠΕ |
| Εξωτερική κάλυψη |
1.8mm |
| Διάμετρος καλωδίου (μέσος όρος) |
χμ |
10.9 |
11.5 |
12.1 |
| Βάρος καλωδίου (περίπου) |
kg/km |
95 |
110 |
120 |
| Περιοχή τμήματος καλωδίου |
mm2 |
93.31 |
103.87 |
114.99 |
| Συντελεστής εξασθένισης (max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| Δυνατότητα τράβηξης (RTS) |
μ |
6 |
| Μέγιστη επιτρεπόμενη τάση (ΜΑΤ) |
μ |
2.5 |
| Ετήσια μέση τάση λειτουργίας (EDS) |
μ |
3.2 |
| Μοδούλος Γιουνγκ |
kn/mm2 |
7.8 |
| Συντελεστής θερμικής διαστολής |
10-6/°C |
9 |
| Αντίσταση συντριβής |
Μακροπρόθεσμα |
N/100 mm |
1100 |
| Σύντομη |
2200 |
| Επιτρέψτε την ακτίνα κάμψης |
στατικό |
χμ |
15 του OD |
| δυναμική |
20 του OD |
| Θερμοκρασία |
Κατά την ωοπαραγωγή |
°C |
-20~+60 |
| Αποθήκευση και μεταφορά |
-40~+70 |
| τρέχοντας |
-40~+70 |
| Πεδίο εφαρμογής |
Κατάλληλο για επίπεδα τάσης κάτω των 110kV, ταχύτητα ανέμου κάτω των 25m/s, πάγο 5mm |
| Σημάδια καλωδίων |
Ονομασία εταιρείας ADSS-××B1-PE-100M DL/T 788-2001 ××××M Έτος
(Η κατόπιν αιτήματος του πελάτη)
|
Σημείωση:Το παρόν δελτίο δεδομένων μπορεί να αποτελεί μόνο αναφορά, αλλά όχι συμπλήρωμα της σύμβασης.
