Εξωτερικό εναέριο ολοδιαλεκτρικό καλώδιο ινών οπτικής ADSS 72 πυρήνων

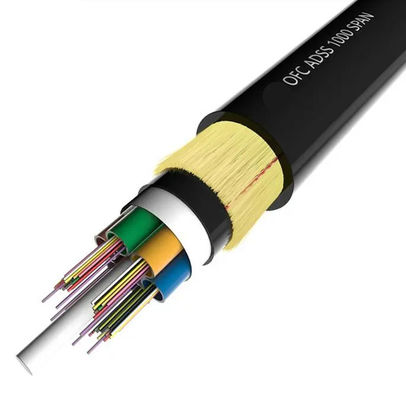

Η δομή του οπτικού καλωδίου είναι να περιβάλλει μια οπτική ίνα 250 μm σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου.Ο σωλήνας είναι γεμάτος με αδιάβροχη σύνθεση πλήρωσηςΟ σωλήνας (και το γέμισμα) περιστρέφονται γύρω από FRP (πλαστικό ενισχυμένο με ίνες) ως μη μεταλλικό κεντρικό στοιχείο αντοχής για να σχηματίσουν ένα συμπαγές κυκλικό πυρήνα καλωδίου.Το εξωτερικό στρώμα είναι ένα λεπτό εσωτερικό περίβλημα πολυαιθυλενίουΤο εσωτερικό περίβλημα υιοθετεί στρώμα από ίνες αραμίδης ως ενισχυτικό στοιχείο και το εξωτερικό περίβλημα υιοθετεί PE ή AT (anti-tracking) περίβλημα.
Χαρακτηριστικά
1Ολο-διαλεκτρικό αυτο-εφοδιασμένο αέριο καλώδιο οπτικών ινών, χωρίς μεταλλικό υλικό στη δομή.
2Μεγάλος αριθμός πυρήνων ινών, ελαφρύ βάρος, μπορούν να εγκατασταθούν με ηλεκτρικό δίκτυο, εξοικονομώντας πόρους.
3.Αποδεχτείτε υλικό αραμίδης υψηλής αντοχής σε εφελκυσμό για να αντέξει την έντονη ένταση και να αποτρέψει τα κουνουπίδια και τους πυροβολισμούς.
4Μικρή θερμική επέκταση, η διακύμανση του τόξου της καλωδιακής γραμμής είναι μικρή όταν η θερμοκρασία αλλάζει σημαντικά.
5.Δύο στρώματα νήματος αραμιδίου ως στοιχείο αντοχής, ανταποκρίνονται στο σκληρό περιβάλλον, όπως η περιοχή των αλμυρών λιμνών σε υψηλά υψόμετρα ή η γραμμή με διάστημα άνω των 800 μέτρων.
6Τρία στρώματα, PE/AT ως εξωτερικό μπουφάν.- Δεν ξέρω.
Εφαρμογές
1.Αποδεκτό για εξωτερική διανομή
2Δίκτυα σε σημεία υψηλής ηλεκτρομαγνητικής παρεμβολής
3.Επικοινωνία δικτύων μεγάλων αποστάσεων και τοπικής περιοχής
4- Σύστημα μεταφοράς και διανομής χαμηλής τάσης
Προδιαγραφές
| Αριθμός ινών καλωδίου |
/ |
2 ~ 30 |
32~60 |
62~72 |
| Δομή |
/ |
1+5 |
1+5 |
1+6 |
| Στυλ ινών |
/ |
G.652D |
| Μέλος κεντρικής δύναμης |
υλικό |
χμ |
ΣΥΡΙΖΑ |
| Διάμετρος (μέσος όρος) |
1.5 |
1.5 |
2.1 |
| Ελεύθερος σωλήνας |
Υλικό |
χμ |
PBT |
| Διάμετρος (μέσος όρος) |
1.8 |
2.1 |
2.1 |
| Δάχος (μέσος όρος) |
0.32 |
0.35 |
0.35 |
| Μέγιστη ποσότητα ινών ανά χαλαρό σωλήνα |
6 |
12 |
12 |
| Χρώμα σωλήνων |
Πλήρης χρωματική ταυτοποίηση |
| Υπερβολικό μήκος ινών |
% |
0.7~0.8 |
| Αντίσταση στο νερό |
Υλικό |
/ |
Ζελέ καλωδίου |
| Εσωτερική σέχατ |
υλικό |
χμ |
ΜΔΠΕ |
| Εσωτερική κάλυψη |
0.9mm |
| Μη μεταλλικά ενισχυτικά στοιχεία |
Υλικό |
/ |
Υφάσματα από αραμίδιο |
| Εξωτερική κάλυψη |
υλικό |
χμ |
ΜΔΠΕ |
| Εξωτερική κάλυψη |
1.8mm |
| Διάμετρος καλωδίου (μέσος όρος) |
χμ |
10.9 |
11.5 |
12.1 |
| Βάρος καλωδίου (περίπου) |
kg/km |
95 |
110 |
120 |
| Περιοχή τμήματος καλωδίου |
mm2 |
93.31 |
103.87 |
114.99 |
| Συντελεστής εξασθένισης (max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| Δυνατότητα τράβηξης (RTS) |
μ |
6 |
| Μέγιστη επιτρεπόμενη τάση (ΜΑΤ) |
μ |
2.5 |
| Ετήσια μέση τάση λειτουργίας (EDS) |
μ |
3.2 |
| Μοδούλος Γιουνγκ |
kn/mm2 |
7.8 |
| Συντελεστής θερμικής διαστολής |
10-6/°C |
9 |
| Αντίσταση συντριβής |
Μακροπρόθεσμα |
N/100 mm |
1100 |
| Σύντομη |
2200 |
| Επιτρέψτε την ακτίνα κάμψης |
στατικό |
χμ |
15 του OD |
| δυναμική |
20 του OD |
| Θερμοκρασία |
Κατά την ωοπαραγωγή |
°C |
-20~+60 |
| Αποθήκευση και μεταφορά |
-40~+70 |
| τρέχοντας |
-40~+70 |
| Πεδίο εφαρμογής |
Κατάλληλο για επίπεδα τάσης κάτω των 110kV, ταχύτητα ανέμου κάτω των 25m/s, πάγο 5mm |
| Σημάδια καλωδίων |
Ονομασία εταιρείας ADSS-××B1-PE-100M DL/T 788-2001 ××××M Έτος
(Η κατόπιν αιτήματος του πελάτη)
|
Σημείωση:Το παρόν δελτίο δεδομένων μπορεί να αποτελεί μόνο αναφορά, αλλά όχι συμπλήρωμα της σύμβασης.

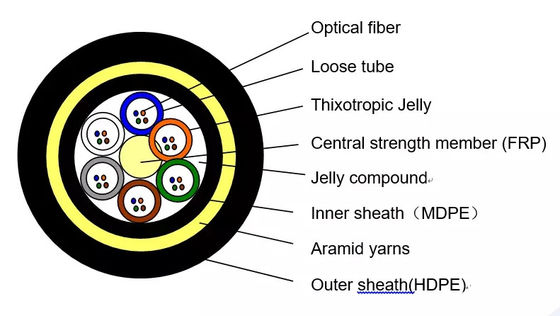

Δομή προϊόντος
