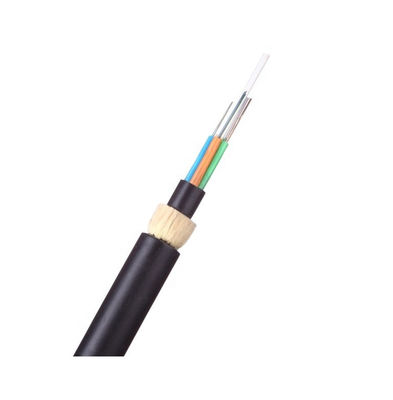

Αυτοφερόμενη ADSS οπτικής ίνας εύκολη εγκατάσταση χρώματος θηκών καλωδίων μαύρη εξωτερική

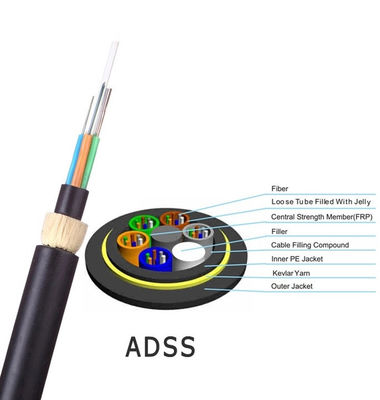

Το οπτικό καλώδιο ADSS υιοθετεί τη χαλαρή προσαραγμένη στρώμα δομή. η οπτική ίνα 250 µ Μ είναι sleeved σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών, το οποίο γεμίζουν με την αδιάβροχη ένωση. Ο χαλαρός σωλήνας (και σχοινί πλήρωσης) είναι στριμμένοι γύρω από το μη μεταλλικό κεντρικό πυρήνα ενίσχυσης (FRP) για να διαμορφώσουν έναν συμπαγή πυρήνα καλωδίων, και το κενό του πυρήνα καλωδίων καλύπτεται με την εμποδίζοντας αλοιφή νερού. Ο πυρήνας καλωδίων εξωθείται με την εσωτερική θήκη πολυαιθυλενίου (PE), κατόπιν στρίβεται με το aramid για την ενίσχυση, και εξωθείται τελικά με την εξωτερική θήκη πολυαιθυλενίου (PE) ή στην εξωτερική θήκη
Χαρακτηριστικά γνωρίσματα
1.Water-swellable το νήμα παρέχει την προστασία νερού πάλι (ξηρά δομή πυρήνων)
2.Non-μέταλλο κατασκευή
3. Ενισχυμένα τα ίνα υάλου μέλη πολυμερούς κεντρικά δύναμης και aramid τα περιφερειακά μέλη δύναμης νημάτων παρέχουν την άριστη δύναμη
4.Flexible ο σωλήνας απομονωτών παρέχει την τελική κατοικία εύκολος--λαβών
5.Single-στρώμα η προσάραξη της SZ περιορίζει την πίεση του σωλήνα ινών
6.Fiber-φιλικός thixotropic σωλήνας πηκτωμάτων για να εξασφαλίσει προστασία ινών
7.TIA 598 τυποποιημένος κώδικας χρώματος
8.6 ή δομή σωλήνων 12 ινών
Εφαρμογές
1.Adopted στην υπαίθρια διανομή
2. Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής
3.Low-τάση μετάδοση και σύστημα διανομής
4.Railways και διαδρομή πόλων τηλεπικοινωνιών
Γενική προδιαγραφή
| Τύπος καλωδίων | ADSS |
| Τύπος ινών | G652D |
| Εφαρμογή | Μεγάλης απόστασης τηλεπικοινωνίες, τοπικό LAN στην περιοχή υψηλής τάσης ή πρόσβαση στο δίκτυο τηλεπικοινωνιών |
| Συνιστώμενες μέθοδοι εγκαταστάσεων | Σύστημα μετάδοσης δύναμης, περιοχές πολλής βροντής και υψηλό ηλεκτρομαγνητικό inerference |
| Περιβάλλον | Υπαίθριος |
| Σειρά θερμοκρασίας | -40℃ σε 70℃ |
| Τεχνική παράμετρος της single-mode οπτικής ίνας ITU-τ G.652D (B1.3) | |||
| Οπτικά χαρακτηριστικά | |||
| Διάμετρος τομέων τρόπου (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | |
| Συντελεστής μείωσης | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Μακρο κάμπτοντας απώλεια | φ75mm, 100circles, σε 1550nm | ≤0.1 | DB |
| Μη-ομοιομορφία μείωσης | ≤0.05 | DB | |
| Συντελεστής διασποράς | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
CP (nm.km) CP (nm.km) CP (nm.km) |
| Μηδέν μήκος κύματος διασποράς | 1300~1324 | NM | |
| Ανώτατη μηά κλίση διασποράς | ≤0.093 | CP (NM2.km) | |
| Δείκτης ομάδας της διάθλασης (χαρακτηριστική αξία) | 1310nm 1550nm |
1,466 1,467 |
|
| Γεωμετρικό χαρακτηριστικό | |||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |
| Concentricity πυρήνων/επένδυσης λάθος | ≤0.8 | µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |
| Διάμετρος επιστρώματος | 245.0±10 | µm | |
| Concentricity επένδυσης/επιστρώματος λάθος | ≤12.0 | µm | |
| Μη-κυκλικότητα επιστρώματος | ≤8 | % | |
| Διάμετρος του χρωματισμένου επιστρώματος | 250.0±15 | µm | |
| Μηχανικό χαρακτηριστικό | |||
| Κατσάρωμα (ακτίνα) | ≥4 | μ | |
| Πίεση απόδειξης | >0.69 | Gpa | |
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή Τιμή κορυφής |
1.0-5.0 1.3-8.9 |
Ν Ν |
| Δυναμική παράμετρος ευαισθησίας διάβρωσης πίεσης (αξία ND) | ≥20 | ||
| Στοιχεία | Περιγραφές | ||
| Οπτική ίνα (G.652.D) | 12F | 24F | |
| Χαλαρός σωλήνας | Υλικό | PBT (τερεφθαλικό πολυβουτυλένιου) | |
| Ίνες ανά σωλήνα | 4 | 4 | |
| Αριθμοί | 3 | 6 | |
| Ράβδος υλικών πληρώσεως | Αριθμοί | 3 | 0 |
| Κεντρικό μέλος δύναμης | Υλικό | FRP (ενισχυμένο με υαλοβάμβακα πλαστικό ινών) | |
| Εμποδίζοντας υλικό νερού | Εμποδίζοντας νήμα νερού | ||
| Πρόσθετο μέλος δύναμης | Νήματα Aramid | ||
| Εξωτερική θήκη | Υλικό | Μαύρο HDPE | |
| Πάχος | Ονομαστικός: 1,6 χιλ. | ||
| Ονομαστική διάμετρος καλωδίων (±0.3mm) | 10.0 | ||
| Βάρος καλωδίων περ. (kg/km) | 78 | ||
| Εκτιμημένη πίεση έντασης (RTS) | 4.5KN | ||
| Μέγιστη ένταση εργασίας (40%RTS) | 1.8KN | ||
| Καθημερινή πίεση (15-25%RTS) | 0.675-1.125KN | ||
| Επιτρεπόμενη μέγιστη έκταση | 100m | ||
| Συντριβή | Λίγος χρόνος | 2200N/100mm | |
| Εφαρμόσιμη σειρά θερμοκρασίας | Λειτουργία | -40℃~+70℃ | |
| Εγκατάσταση | -10℃~+50℃ | ||
| Αποθήκευση & ναυτιλία | -40℃~+60℃ | ||
| Κάμπτοντας ακτίνα | Εγκατάσταση | 20 φορές της διαμέτρου καλωδίων | |
| Λειτουργία | 10 φορές της διαμέτρου καλωδίων | ||
Ποιότητα και ασφάλεια
Έχουμε εφαρμόσει ένα ακριβές και πλήρες ποιοτικό σύστημα ελέγχου, το οποίο εξασφαλίζει ότι κάθε προϊόν μπορεί να καλύψει τις ποιοτικές απαιτήσεις των πελατών. Εκτός αυτού, τα όλα προϊόντα μας έχουν επιθεωρηθεί αυστηρά πριν από την αποστολή. Τα προϊόντα μας έχουν περάσει τις πιστοποιήσεις RoHS, ISO9001 και TLC.
