Τύπος καλωδίων	Καλώδιο πτώσης FTTH	Αρίθμηση ινών	1 ίνα
Κατασκευή	Πεταλούδα επίπεδη	Singlemode G.657A	Singlemode G.657A
Εξωτερικό υλικό σακακιών	LSZH (μαύρο/άσπρο)	Υλικό μελών δύναμης	FRP
Διάμετρος καλωδίων	(2.0±0.1) × (3.0±0.1) χιλ.	Βάρος	10kg/km
Εκτατή δύναμη (πολύ/βραχυπρόθεσμο)	100/200N	Φορτίο συντριβής (πολύ/βραχυπρόθεσμο)	300/1000 (N/100mm)
Κάμπτοντας ακτίνα (πολύ/βραχυπρόθεσμο)	10D/20D (χιλ.)	Θερμοκρασία λειτουργίας/αποθήκευσης	-40 έως +85 °C

Στοιχεία			Περιγραφή
Αριθμός ίνας			1core
Ίνα	τύπος		G657A
	διάμετρος		250µm
Μέλος δύναμης	υλικό		Γαλβανισμένος χάλυβας wire/FRP/KFRP
Πάχος θηκών καλωδίων	/		Μέγιστο 0.8mm/Min. 0.4mm
	/		/
Εξωτερική θήκη	υλικό		LSZH
	διάμετρος		1.8±0.2mm
Μέγεθος καλωδίων (πλάτος ύψους *)			3.0 (±0.1) χιλ. ×2.0 (±0.2) χιλ.
Βάρος καλωδίων			8.5 KG±1KG
Σειρά θερμοκρασίας εγκατάστασης (ºC)			-20+60
Θερμοκρασία λειτουργίας και μεταφορών (ºC)			-40+70
Ελάχιστη κάμπτοντας ακτίνα (χιλ.)		Μακροπρόθεσμος	10D
Ελάχιστη κάμψη Ακτίνα (χιλ.)		Βραχυπρόθεσμος	20D
Λ. επιτρεπόμενο Εκτατή δύναμη (Ν)		Μακροπρόθεσμος	40
Λ. επιτρεπόμενο Εκτατή δύναμη (Ν)		Βραχυπρόθεσμος	80
Φορτίο συντριβής (N/100mm)		Μακροπρόθεσμος	500
Φορτίο συντριβής (N/100mm)		βραχυπρόθεσμος	1000

Ύφος ινών		Μονάδα	SM G652	SM G652D	ΚΚ 50/125	ΚΚ 62.5/125	ΚΚ OM3-300
όρος		NM	1310/1550	1310/1550	850/1300	850/1300	850/1300
μείωση		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
μείωση		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	-	-
Dispresion	1550nm	CP (nm*km)	-	≤18	-	-	Dispresion
Dispresion	1625nm	CP (nm*km)	-	≤22	-	-
Εύρος ζώνης	850nm	MHZ.KM	-	-	>=400	>=160	Εύρος ζώνης
Εύρος ζώνης	1300nm	MHZ.KM	-	-	>=800	>=500
Μηδέν μήκος κύματος διασποράς		NM	1300-1324	>=1302, ≤1322	-	-	>= 1295, ≤1320
Μηά κλίση dispresion		NM	≤0.092	≤0.091	-	-	-
PMD μέγιστο μεμονωμένο Fibr			≤0.2	≤0.2	-	-	≤0.11
Αξία συνδέσεων σχεδίου PMD		CP (nm2*k μ)	≤0.12	≤0.08	-	-	-
Μήκος κύματος λc διακοπών ινών		NM	>= 1180, ≤1330	>=1180, ≤1330	-	-	-
Καλώδιο sutoff μήκος κύματος λcc		NM	≤1260	≤1260	-	-	-
MFD	1310nm	um	9.2+/0.4	9.2+/0.4	-	-	-
MFD	1550nm	um	10.4+/0.8	10.4+/0.8	-	-	-
Αριθμητικός Άνοιγμα (NA)			-	-	0,200+/ -0,015	0.275+/0. 015	0.200+/0 .015
Βήμα (μέσο αμφίδρομου μέτρηση)		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Παρατυπίες πέρα από την ίνα μήκος και σημείο		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Dicontinuity
Οπισθοδιασπορά διαφοράς συντελεστής		dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Ομοιομορφία μείωσης		dB/km	≤0.01	≤0.01
Πυρήνας dimater		um			50+/1.0	62.5+/2.5	50+/1.0
Διάμετρος επένδυσης		um	125.0+/0.1	125.0+/0.1	125.0+/0.1	125.0+/0.1	125.0+/0.1
Μη-κυκλικότητα επένδυσης		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Διάμετρος επιστρώματος		um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Επένδυση/chaffinch ομόκεντρα λάθος		um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Επένδυση μη της κυκλικότητας		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Λάθος conentricity πυρήνων/επένδυσης		um	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Μπούκλα (ακτίνα)		um	≤4	≤4	-	-	-

Τηλ.: :	18822950698
Φαξ :	86-0755-89979963

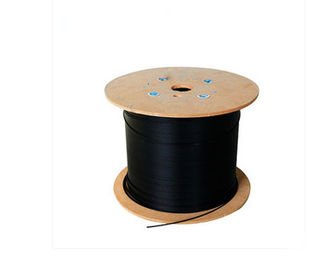

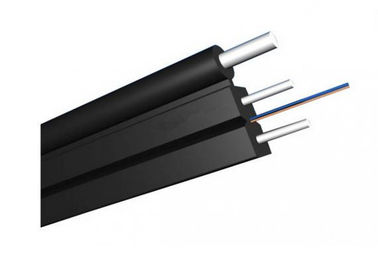

Επίπεδο FTTH 1 εσωτερικό ψηφιακό καλώδιο πτώσης πεταλούδων καλωδίων G657A LSZH οπτικών ινών πυρήνων
