ΕΤεχνικές προδιαγραφές για καλώδια οπτικών ινών
ΟπτικήΦυτικές ίνες Χαρακτηριστικά
Τα οπτικά, γεωμετρικά, μηχανικά και περιβαλλοντικά χαρακτηριστικά του ITU-T G.652Η οπτική ίνα πρέπει να είναι σύμφωνη με τον παρακάτω πίνακα:
| Χαρακτηριστικά |
Ειδικές τιμές |
Μονάδες |
| Οπτικά χαρακτηριστικά |
| Διάμετρο πεδίου λειτουργίας |
σε 1310nm |
9.1±0.5 |
μm |
| σε 1550nm |
10.3 ± 0.7 |
χμ |
| Συντελεστής εξασθένισης |
σε 1310nm |
≤0.36 |
dB/km |
| σε 1550nm |
≤0.23 |
dB/km |
| Μη ομοιομορφία εξασθένισης |
≤0.05 |
dB |
| Μηδενικό μήκος κύματος διασποράς (λ0) |
1300 ¥1324 |
nm |
| Μέγιστη κενή κλίση διάσπασης (S)0max) |
≤0.092 |
σ/ν2·km) |
| Συντελεστής διασποράς κατά τη διαδικασία πόλωσης (PMD)Q) |
≤0.2 |
 |
| μήκος κύματος διαχωρισμού (λ)κ.κ.) |
≤ 1260 |
nm |
| Συντελεστής διασποράς |
12881339nm |
≤3.5 |
σ/ν·km) |
| 1550nm |
≤ 18 |
σ/ν·km) |
| Ενεργός δείκτης διάθλασης ομάδας (N)Εφ) |
σε 1310nm |
1.466 |
- Δεν ξέρω. |
| σε 1550nm |
1.467 |
- Δεν ξέρω. |
| Γεωμετρικά χαρακτηριστικά |
| Διάμετρος επικάλυψης |
125.0±1.0 |
μm |
| Μη κυκλική επένδυση |
≤ 1.0 |
% |
| Διάμετρος επικάλυψης |
245.0±10.0 |
μm |
| Λάθος συγκεντριστικότητας επικάλυψης |
≤ 12.0 |
μm |
| Μη κυκλική επικάλυψη |
≤6.0 |
% |
| Λάθος συγκεντριστικότητας επένδυσης πυρήνα |
≤0.8 |
μm |
| Λάθος συγκεντριστικότητας επικάλυψης / επικάλυψης |
≤ 12.0 |
μm |
| Μηχανικά χαρακτηριστικά |
| Κέρλινγκ |
≥ 4 |
m |
| Δοκιμαστική πίεση |
≥0.69 |
ΓΠΑ |
| Δύναμη της ταινίας επικάλυψης |
Μέση αξία |
1.0-5.0 |
N |
| Αξία κορυφής |
1.3-8.9 |
N |
| Απώλεια μακροελαστικής κάμψης |
Φ60mm, 100 κύκλους, σε 1550nm |
≤0.05 |
dB |
| Φ32mm, 1 κύκλος, σε 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
ΧαρακτηριστικάτουΚαλώδιο
Κατασκευή καλωδίωναραμέτρο

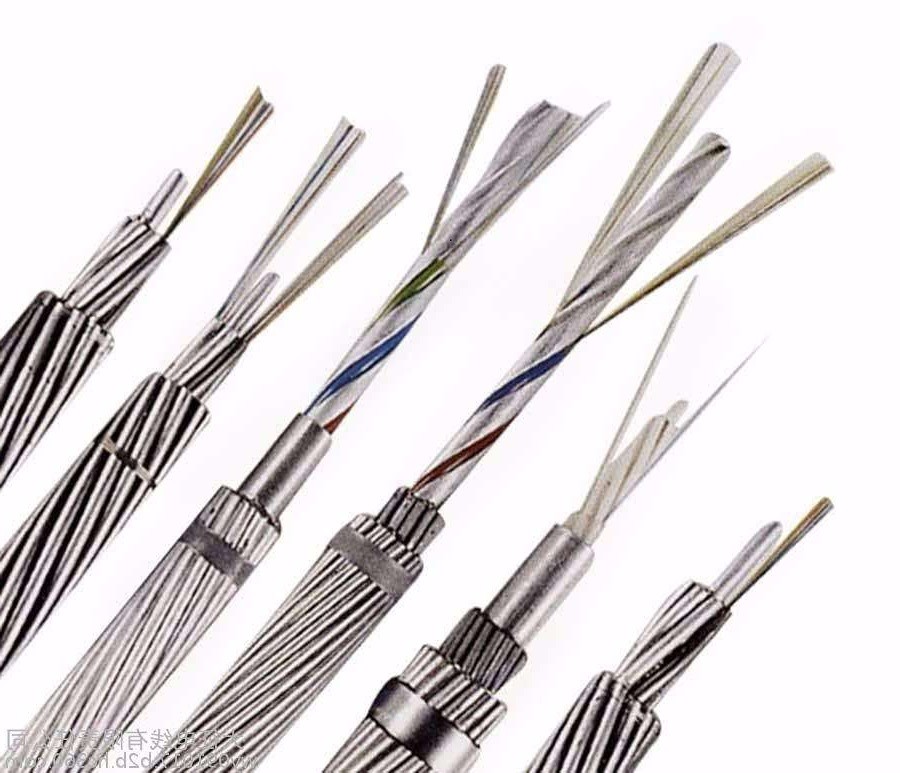

Επάνω καλώδιο γείωσης κατασκευασμένο από αλουμινένιο καλώδιο χάλυβα (AS) και σωλήνα από ανοξείδωτο χάλυβα που περιέχει οπτικές ίνες.
Διατομή του OPGW
| Δομή |
|
Υλικό |
- Όχι, όχι, όχι. |
Διαμέτρου υλικού |
| Φυτικές ίνες |
Γ.652.Δ |
48 |
|
| Κέντρο |
20% καλώδιο AS |
1 |
Διάμετρος |
40,0 mm |
| Τάξη 1 |
Τύπος SUS |
4 |
Διάμετρος |
40,0 mm |
| 20% καλώδιο AS |
2 |
Διάμετρος |
40,0 mm |
| Σκηνή 2 |
20% καλώδιο AS |
12 |
Διάμετρος |
40,0 mm |
Προδιαγραφή του OPGW
| Άρθρα |
Τεχνικά δεδομένα |
| Αγκυροβόλητοι |
Κέντρο, στρώμα 1, στρώμα 2 |
| Κατεύθυνση παρακράτησης |
Το εξωτερικό στρώμα είναι δεξιά. |
| Διάμετρος καλωδίου (ονομαστικός) |
200,0 mm |
| Βάρος καλωδίου (περίπου) |
1365kg/km |
| Υποστήριξη της διατομής |
AS Σύρμα |
188.5mm2 |
| Δυνατότητα τράβηξης (RTS) |
205kN |
| Μοντέλο ελαστικότητας (E-Modulus) |
162.0kN/mm2 |
| Συντελεστής θερμικής επιμήκυνσης |
13.0 × 10-6/K |
| Μέγιστη εργασιακή πίεση (40% RTS) |
82.0kN |
| Καθημερινό στρες (EDS) |
360,9 έως 51,25 kN |
| Αντίσταση συνεχούς ρεύματος σε 20°C |
00,442 Ωμ/χλμ. |
| Σύνδρομος μικρού χρόνου (1,0s, 40°C~200°C) |
13.62kA |
| Δυνατότητα ρεύματος βραχείας διάρκειας I2t |
185.4kA2s |
| Ελάχιστη ακτίνα κάμψης |
Εγκατάσταση |
30 φορές διάμετρος καλωδίου |
| Λειτουργία |
15 φορές διάμετρος καλωδίου |
| Περιοχή θερμοκρασίας |
Εγκατάσταση |
-10°C~+60°C |
| Αποθήκευση και μεταφορά |
-40°C~+60°C |
| Λειτουργία |
-40°C~+80°C |
| |
|
|
|
Fιβέρ καιΑούλαΤΟύμπ ΓοσμήΕγώ...οδοντικοποίηση
Οι μεμονωμένες ίνες και οι χαλαροί σωλήνες πρέπει να συμμορφώνονται με το πρότυπο TIA/EIA-598-A και τον κωδικό χρώματος όπως παρατίθεται παρακάτω.
Σιδηρουργικός σωλήνας 1 (ήτοι ίνες αριθ. 1-12): Μοναδική λειτουργία οπτικής ινών (SM)
Χρώματα ινών
| - Όχι, όχι. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Σιδηρουργικός σωλήνας 2 (ινών αριθ. 13-24): μονοδιαμορφωμένη οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητήρα (50 mm)
| - Όχι, όχι. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 3 (ήτοι ίνες αριθ. 25-36): μονοδιαχείριση οπτικής ινών (SM)
Ένα μαύρο ιχνηλατητή (100 χιλιοστών)
| - Όχι, όχι. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 4 (ήτοι ίνες αριθ. 37-48): Μοναδική οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητή (150 mm)
| - Όχι, όχι. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
ΣυσκευήSγόνατος
Το OPGW πρέπει να τυλίγεται σφιχτά και ομοιόμορφα σε ισχυρό τροχό από ξύλο-σίδηρο που συμμορφώνεται με το πρότυπο ANSI/AA 53-1981 ή ισοδύναμο.Ο τροχός πρέπει να επιβεβαιώνεται με ανθεκτικούς ξύλινους σιδερένιους στύλους, ώστε να αποφεύγεται η βλάβη του OPGW κατά τη συνήθη μεταφορά., επεξεργασία, αποθήκευση και παρακολούθηση.
Σχέδιο του τροχού
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε διαφορετικό τύπο τροχιάς (D,d,b,w1,w2) για την φόρτωση καλωδίου.
Περιβαλλοντικά & Πιστοποίηση
Πλήρης συμμόρφωση με το σύστημα ISO14001, RoHS και OHSAS18001
Σύσταση εγκατάστασης
Διαδικασία εγκατάστασης:
Συνιστάται η χρήση των διαδικασιών που προτείνονται από το IEEE Std 524-1992 και την εταιρεία μας για την εγκατάσταση του OPGW.
