Ο κεντρικός σωλήνας ανοξείδωτου περιβάλλεται από τα ενιαία ή διπλά στρώματα των ντυμένων χαλύβδινων συρμάτων αργιλίου (ACS) ή των καλωδίων μιγμάτων ACS και των καλωδίων κραμάτων αργιλίου. είναι τα ευρύτατα χρησιμοποιημένα καλώδια, το σχέδιό τους προσαρμόζεται πλήρως στις πιό κοινές ηλεκτρικές ανάγκες γραμμών.
Χαρακτηριστικά οπτικής ίνας
Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652.D θα είναι συμφωνία με τον κάτωθι πίνακα:
| Χαρακτηριστικά |
Διευκρινισμένες τιμές |
Μονάδες |
| Οπτικά χαρακτηριστικά |
| Διάμετρος τομέων τρόπου |
σε 1310nm |
9.1±0.5 |
µm |
| σε 1550nm |
10.3 ± 0,7 |
χιλ. |
| Συντελεστής μείωσης |
σε 1310nm |
≤0.36 |
dB/km |
| σε 1550nm |
≤0.23 |
dB/km |
| Μη-ομοιομορφία μείωσης |
≤0.05 |
DB |
| Μηδέν μήκος κύματος διασποράς (λ0) |
1300 ~1324 |
NM |
| Ανώτατη μηά κλίση διασποράς (S0max) |
≤0.092 |
CP (NM2·χλμ) |
| Συντελεστής διασποράς τρόπου πόλωσης (PMDQ) |
≤0.2 |
 |
| Κόψτε το μήκος κύματος (λcc) |
≤1260 |
NM |
| Συντελεστής διασποράς |
1288~1339nm |
≤3.5 |
CP (NM·χλμ) |
| 1550nm |
≤18 |
CP (NM·χλμ) |
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) |
σε 1310nm |
1,466 |
- |
| σε 1550nm |
1,467 |
- |
| Γεωμετρικό χαρακτηριστικό |
| Διάμετρος επένδυσης |
125.0±1.0 |
µm |
| Μη-κυκλικότητα επένδυσης |
≤1.0 |
% |
| Διάμετρος επιστρώματος |
245.0±10.0 |
µm |
| Concentricity επίστρωμα-επένδυσης λάθος |
≤12.0 |
µm |
| Μη-κυκλικότητα επιστρώματος |
≤6.0 |
% |
| Concentricity πυρήνας-επένδυσης λάθος |
≤0.8 |
µm |
| Concentricity επένδυσης/επιστρώματος λάθος |
≤12.0 |
µm |
| Μηχανικό χαρακτηριστικό |
| Κατσάρωμα |
≥4 |
μ |
| Πίεση απόδειξης |
≥0.69 |
GPa |
| Δύναμη λουρίδων επιστρώματος |
Μέση τιμή |
1.0-5.0 |
Ν |
| Τιμή κορυφής |
1.3-8.9 |
Ν |
| Μακρο κάμπτοντας απώλεια |
Ф60mm, 100 κύκλοι, σε 1550nm |
≤0.05 |
DB |
| Ф32mm, κύκλοι 1, σε 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Προδιαγραφή OPGW
| Στοιχεία |
Τεχνικά στοιχεία |
| Προσαραγμένος |
Πυρήνας, στρώμα 1, στρώμα 2 |
| Προσάραξη της κατεύθυνσης |
Το εξωτερικό στρώμα είναι δεξί |
| Διάμετρος καλωδίων (ονομαστική) |
20.0mm |
| Βάρος καλωδίων (περ.) |
1365kg/km |
| Ενισχυτική διατομή |
ΣΑΝ καλώδιο |
188.5mm2 |
| Εκτιμημένη εκτατή δύναμη (RTS) |
205kN |
| Συντελεστής της ελαστικότητας (ε-συντελεστής) |
162.0kN/mm2 |
| Θερμικός συντελεστής επιμήκυνσης |
13.0×10-6/K |
| Μέγιστη πίεση εργασίας (40%RTS) |
82.0kN |
| Καθημερινή πίεση (EDS) (18%~25%RTS) |
36.9~51.25kN |
| ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
0,442 ohm/km |
| Ρεύμα λίγος χρόνου (1.0s, 40℃~200℃) |
13.62kA |
| Τρέχουσα ικανότητα Ι λίγος χρόνου2τ |
185.4kA ² s |
| Ελάχιστη κάμπτοντας ακτίνα |
Εγκατάσταση |
30 φορές της διαμέτρου καλωδίων |
| Λειτουργία |
15 φορές της διαμέτρου καλωδίων |
| Σειρά θερμοκρασίας |
Εγκατάσταση |
-10℃~+60℃ |
| Αποθήκευση & ναυτιλία |
-40℃~+60℃ |
| Λειτουργία |
-40℃~+80℃ |
| |
|
|
|
Ίνα και χαλαρός προσδιορισμός χρώματος σωλήνων
Η μεμονωμένη ίνα και οι χαλαροί σωλήνες συμφωνία με το τυποποιημένο tia/eia-598-α και τον κώδικα χρώματος όπως κατωτέρω.
Σωλήνας 1 χάλυβα (ίνες No.1-12): Ενιαία οπτική ίνα τρόπου (SM)
Χρώματα ινών
| Αριθ. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Χρώμα |
Μπλε |
Πορτοκάλι |
Πράσινος |
Καφετής |
Γκρίζος |
Άσπρος |
Κόκκινος |
Φύση |
Κίτρινος |
Βιολέτα |
Ροζ |
Aqua |
Σωλήνας 2 χάλυβα (ίνες No.13-24): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 50mm)
| Αριθ. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Χρώμα |
Μπλε |
Πορτοκάλι |
Πράσινος |
Καφετής |
Γκρίζος |
Άσπρος |
Κόκκινος |
Φύση |
Κίτρινος |
Βιολέτα |
Ροζ |
Aqua |
Σωλήνας 3 χάλυβα (ίνες No.25-36): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 100mm)
| Αριθ. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Χρώμα |
Μπλε |
Πορτοκάλι |
Πράσινος |
Καφετής |
Γκρίζος |
Άσπρος |
Κόκκινος |
Φύση |
Κίτρινος |
Βιολέτα |
Ροζ |
Aqua |
Σωλήνας 4 χάλυβα (ίνες No.37-48): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 150mm)
| Αριθ. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Χρώμα |
Μπλε |
Πορτοκάλι |
Πράσινος |
Καφετής |
Γκρίζος |
Άσπρος |
Κόκκινος |
Φύση |
Κίτρινος |
Βιολέτα |
Ροζ |
Aqua |

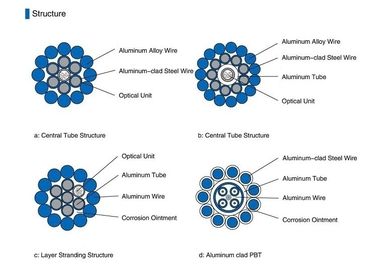

Δομή προϊόντων
Συσκευασία και ναυτιλία
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.
