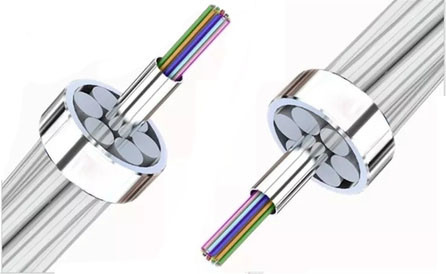

48 Κεντρικό εξωτερικό εναέριο καλώδιο ACS θωρακισμένο OPGW με οπτική ίνα
Περιγραφή
σωλήνας από ανοξείδωτο χάλυβα ως οπτική μονάδα στο κέντρο της δομής,το εξωτερικό στρώμα είναι σε μια ορισμένη αναλογία διαμέτρου-πεδού και ένας ορισμένος αριθμός αλουμινίου καλυμμένων ατσάλινων καλωδίων ή καλωδίων κράματος αλουμινίου είναι κολλημένα.
Δομή
Εφαρμογή
Το οπτικό καλώδιο OPGW χρησιμοποιείται κυρίως σε γραμμές επίπεδου τάσης 500KV, 220KV και 110KV. Χρησιμοποιείται κυρίως σε νέες γραμμές λόγω της επιρροής της διακοπής ρεύματος και της ασφάλειας.
Τα εφαρμοστέα χαρακτηριστικά του OPGW είναι:
(1) Η γραμμή με υψηλή τάση άνω των 110kv έχει μεγάλη απόσταση ταχυτήτων (συνήθως άνω των 250M).
(2) Εύκολη συντήρηση, εύκολη επίλυση του προβλήματος της διασταύρωσης γραμμής, τα μηχανικά χαρακτηριστικά της μπορούν να ανταποκριθούν στην μεγάλη διασταύρωση γραμμής.
(3) Το εξωτερικό στρώμα του OPGW είναι μεταλλική θωράκιση, η οποία δεν έχει καμία επίδραση στην ηλεκτρική διάβρωση και υποβάθμιση υψηλής τάσης.
(4) Το OPGW πρέπει να απενεργοποιείται κατά τη διάρκεια της κατασκευής και η απώλεια ισχύος είναι μεγάλη, επομένως το OPGW θα πρέπει να χρησιμοποιείται σε νέες γραμμές υψηλής τάσης άνω των 110kv.
(5) Στον δείκτη επιδόσεων του OPGW, όσο μεγαλύτερο είναι το ρεύμα βραχυκυκλώματος, τόσο μεγαλύτερη είναι η ανάγκη να χρησιμοποιηθεί ένας καλός αγωγός ως θωράκιση, η αντοχή στη σύσφιξη θα μειωθεί αναλόγως,και στην περίπτωση μιας ορισμένης αντοχής σε έλξη, για να αυξηθεί η χωρητικότητα του ρεύματος βραχυκυκλώματος, αυξάνεται μόνο η περιοχή της μεταλλικής διατομής οδηγεί σε αύξηση της διάμετρος του καλωδίου και του βάρους του καλωδίου,που θέτει ένα ζήτημα ασφάλειας για την αντοχή του πύργου γραμμής.
Εισαγωγή
Η οπτική ίνα χρησιμοποιεί τη διαφορά στον δείκτη διάθλασης μεταξύ του πυρήνα και των υλικών επένδυσης για να επιτρέψει τη μετάδοση του φωτός στην οπτική ίνα.Αυτό έγινε μια μεγάλη επανάσταση στην ιστορία των επικοινωνιών.Το καλώδιο οπτικών ινών είναι ελαφρύ σε βάρος και μικρό σε μέγεθος και έχει υιοθετηθεί από το σύστημα ενέργειας για τη μετάδοση πληροφοριών, όπως τηλεφώνων αποστολής, σήματα τηλεχειρισμού, προστασία ρελέ,και τηλεοπτικές εικόνες μεταξύ του υποσταθμού και του κεντρικού σταθμού αποστολήςΓια να βελτιωθεί η σταθερότητα και η αξιοπιστία των καλωδίων οπτικών ινών,Οι ξένες χώρες έχουν αναπτύξει μια σύνθετη δομή στην οποία οι αγωγοί φάσης του οπτικού καλωδίου και της γραμμής μετάδοσηςΤο οπτικό καλώδιο OPGW είναι πιο αξιόπιστο, σταθερό και σταθερό λόγω του μεταλλικού καλωδίου περιτύλιξης.Επειδή το κεφαλικό καλώδιο γης και το οπτικό καλώδιο είναι ενσωματωμένα, σε σύγκριση με άλλα οπτικά καλώδια, η περίοδος κατασκευής συντομεύεται και το κόστος κατασκευής εξοικονομείται.εάν χρησιμοποιείται το OPGW στρεβλωμένο από αλουμινένιο καλώδιο χάλυβα ή καλώδιο κράματος αλουμινίου, είναι ισοδύναμο με την εγκατάσταση ενός καλού καλωδιακού κεφαλικού καλωδίου γης, το οποίο μπορεί να δεχθεί τη μείωση του δυνητικού ρεύματος τροφοδοσίας της γραμμής μεταφοράς,η μείωση της υπερφόρτωσης συχνότητας ισχύοςΔιαταραχές και επικίνδυνες επιδράσεις κλπ. Λόγω της αντιηλεκτρομαγνητικής παρεμβολής, του ελαφρού βάρους και άλλων χαρακτηριστικών,η οπτική ίνα μπορεί να εγκατασταθεί στην κορυφή του πύργου της γραμμής μετάδοσης χωρίς να χρειάζεται να ληφθεί υπόψη η βέλτιστη θέση τοποθέτησης και η ηλεκτρομαγνητική διάβρωσηΩς εκ τούτου, το OPGW έχει αξιοσημείωτα χαρακτηριστικά όπως υψηλότερη αξιοπιστία, ανώτερη μηχανική απόδοση και χαμηλότερο κόστος.Η τεχνική αυτή είναι ιδιαίτερα κατάλληλη και οικονομική κατά την τοποθέτηση ή αντικατάσταση υφιστάμενων καλωδίων εδάφους.
Εγκατάσταση
Πύργος εναέριας μετάδοσης.
Θερμοκρασία λειτουργίας
-40 oC ~ +70 oC
Ράδιο κάμψης
25* διάμετρος καλωδίου
Συγγενικά προϊόντα
Προφίλ εταιρείας
Η DONGGUAN TW-SCIE CO., LTD. βασίζεται σε 15 χρόνια συλλογικής εμπειρίας στον τομέα των προϊόντων οπτικής επικοινωνίας.
Έχουμε πλούσια εμπειρία στο διεθνές εμπόριο και εκτιμάται ιδιαίτερα από τους διεθνείς πελάτες μας για την ακεραιότητά μας, την καλή ποιότητα και την έγκαιρη παράδοση.
Έχουμε μια τεράστια πελατεία στην Ευρώπη, τη Νότια Αμερική και τη Νοτιοανατολική και την Ασία.
Προϊόντα που παρέχονται από την DONGGUAN TW-SCIE CO., LTD.είναι σχεδιασμένα για τοπικούς και διεθνείς πελάτες ώστε να ανταποκρίνονται σε διάφορες περιβαλλοντικές συνθήκες λειτουργίας και να ανταποκρίνονται σε τοπικά και διεθνή πρότυπα.
Προσπαθούμε πάντα να δημιουργήσουμε ένα ευνοϊκό περιβάλλον που ενθαρρύνει την καινοτομία και την τεχνολογική ανάπτυξη για τους πελάτες μας
Γιατί εμείς;
Παρέχουμε εξαιρετική ποιότητα και μια ολοκληρωμένη γκάμα προϊόντων που ανταποκρίνονται στις ανάγκες των πελατών μας καθώς αυξάνονται.
Μεταφορά και συσκευασία
Τυπική συσκευασία:
Στρογγυλοποιημένα από ξύλινα βαρέλια ξύλου. 2000 έως 6000 m/βαρέλι ή άλλα απαιτούμενα.
