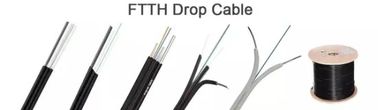

Τύπος αγωγού Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype μονότροπος καλώδιο αγωγού drop καλώδιο επικοινωνίας καλώδιο τηλεπικοινωνιών δίκτυο
Το σχήμα πεταλούδας καλώδιο οπτικών ινών είναι να τοποθετήσετε την οπτική ίνες στο κέντρο, τοποθετήστε δύο παράλληλα καλώδια FRP στις δύο πλευρές ως ενισχυτικά στοιχεία,και εκχύλισαν ένα χαμηλό καπνό, χωρίς αλογόνες, φλεγμονώδες περίβλημαΤο ενισχυτικό στοιχείο (FRP) τοποθετείται σε κάθε πλευρά της αυλής, επικαλυμμένο με κάλυμμα PE (LSZH, PVC).
Δομή:
- Σχεδιασμός διατομής τύπου τόξου
- Δύο παράλληλα σύρματα FRP ως στερεόμετρο
- G657A1 εύκαμπτη ανθεκτική ίνα στη μέση
- Το ενισχυτικό στοιχείο (FRP) τοποθετείται σε κάθε πλευρά της αυλής
- Εξωτερικό μπουφάν PE ή LSZH
Ειδικότητα
1Ειδική ανθεκτική στην κάμψη οπτική ίνα, που παρέχει μεγαλύτερο εύρος ζώνης και βελτιώνει τις επιδόσεις μετάδοσης δικτύου.
2Δύο παράλληλες ενισχύσεις FRP ή μετάλλου κάνουν το οπτικό καλώδιο να έχει καλή αντοχή στην πίεση και να προστατεύει την οπτική ίνα.
3Το οπτικό καλώδιο έχει απλή δομή, ελαφρύ βάρος και ισχυρή πρακτικότητα.
4. Μοναδικό σχεδιασμό αυλαίας, εύκολο να ξεφλουδιστεί, εύκολο να συνδεθεί, απλοποιεί την εγκατάσταση και τη συντήρηση
5- Φωτοαποσβέστερη κάλυψη από πολυαιθυλένιο χωρίς αλογόνες ή φωτοαποσβέστερη κάλυψη από PVC, προστασία του περιβάλλοντος.
6. Μπορεί να ταιριάζει με μια ποικιλία των συνδέσεων σε τοποθεσία, μπορεί να είναι σε τοποθεσία τέλος.
7Εξαιτίας της μαλακότητας και της ελαφρότητάς του, το καλώδιο περιστροφής χρησιμοποιείται ευρέως στο δίκτυο πρόσβασης.Η επιστημονική ονομασία του καλωδίου είναι ότι το δίκτυο πρόσβασης χρησιμοποιεί μια πεταλούδα για να εισαγάγει το οπτικό καλώδιο; επειδή το σχήμα του είναι πεταλούδα, ονομάζεται επίσης πεταλούδα οπτικό καλώδιο, οπτικό καλώδιο με σχήμα 8.
Προδιαγραφές
Γενικές προδιαγραφές
| Τύπος καλωδίου |
FTTH ((Καλώδιο πτώσης) |
| Τύπος ινών |
Επικαιροποιημένα στοιχεία |
| Εφαρμογή |
FTTH, LAN |
| Συνιστώμενες μεθόδους εγκατάστασης |
Αεροπορική |
| Περιβάλλον |
Εσωτερικά |
| Περιοχή θερμοκρασίας |
-40 σε 70°C |
Προδιαγραφές ινών
| Στυλ ινών |
Μονάδα |
ΣΜ
G652D
|
ΣΜ
G657A1
|
ΣΜ
G657A2
|
| κατάσταση |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| αποδυνάμωση |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Διασκορπισμός |
1310nm |
Ψ/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550nm |
Ψ/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Μηδενικό μήκος κύματος διασποράς |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Μηδενική κλίση διασποράς |
PS/(nm2×Km) |
≤0.091 |
≤0.090 |
≤0.092 |
| PMD Μέγιστη ατομική ίνα |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| Αξία συνδέσμου σχεδιασμού PMD |
PS/(nm2×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| μήκος κύματος διακοπής ινών λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| μήκος κύματος διακοπής καλωδίου λcc |
nm |
≤ 1260 |
..... |
..... |
| ΔΕΠ |
1310nm |
Εμ. |
9.2±0.4 |
9.0±0.4 |
90,8±0.4 |
| 1550nm |
Εμ. |
100,4±0.8 |
10.1±0.5 |
90,8±0.5 |
| Βήμα (μέσο της αμφίδρομης μέτρησης) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Ακανόνιστες διαστάσεις σε μήκος ινών και σημειακή διακοπή |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Συντελεστής αντίστροφης διασποράς διαφορών |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Ομοιότητα εξασθένισης |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Διάμετρος επικάλυψης |
Εμ. |
125.0±0.1 |
1240,8±0.1 |
1240,8±0.1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤0.7 |
≤0.7 |
| Διάμετρος επικάλυψης |
Εμ. |
242±7 |
242±7 |
242±7 |
| Σφάλμα συγκεντρισμού της επικάλυψης/αποκόλλησης |
Εμ. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού |
Εμ. |
≤0.6 |
≤0.5 |
≤0.5 |
| Στρογγυλή ακτίνα |
Εμ. |
≥ 4 |
≥ 4 |
≥ 4 |
Τυποποιημένη αναγνώριση χρώματος της ινής
| - Όχι, όχι, όχι. |
1 |
2 |
3 |
4 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Σχεδιασμός καλωδίων
| Άρθρο |
Περιγραφή |
| Αριθμός μοντέλου |
GJYXFH03 |
| 1. Αριθμός ινών |
1 πυρήνας, 2 πυρήνες, 4 πυρήνες |
| 2Διάμετρος καλωδίου |
6.8mm |
| 3Εσωτερική διάμετρος καλωδίου |
2.0*3.0mm |
| 4Μέλος της δύναμης. |
|
| - Υλικό. |
ΣΥΡΙΖΑ |
| -Διάμετρος |
0.45mm |
| 5.Εξωτερική κάλυψη |
|
| - Υλικό. |
PE/LSZH (μαύρο/λευκό)/PVC |
| 6. Σημείωση της κάλυψης |
|
| -Τύπος σήμανσης |
Εκτύπωση με λέιζερ |
Μέλος της Δύναμης
Το στοιχείο αντοχής είναι φτιαγμένο από FRP.
Το κάλυμμα προστατεύει το καλώδιο από την εισβολή νερού.
Εξωτερικό μπουφάν
Η κάλυψη LSZH εκβάλλεται πάνω από τη ίνα.
Σημείωση της κάλυψης καλωδίου
Κάθε καλώδιο φέρει τις ακόλουθες πληροφορίες, οι οποίες σημειώνονται σαφώς στο εξωτερικό περίβλημα των καλωδίων:
α. Όνομα του κατασκευαστή.
Β. Έτος κατασκευής
γ. Τύπος καλωδίου και ινών
δ. Σημείωση μήκους (τύπωση σε κάθε μέτρο κανονικά)
ή σύμφωνα με τις απαιτήσεις του πελάτη.
Εφαρμογή
1Χρησιμοποιείται για εσωτερική καλωδίωση, οι τελικοί χρήστες χρησιμοποιούν απευθείας καλώδια.
2Χρησιμοποιείται για την εισαγωγή οπτικών καλωδίων σε κτίρια.
Για εσωτερική καλωδίωση χρηστών σε FTTH.
