Name: Αυτοφερόμενη άριστη μηχανική απόδοση καλωδίων οπτικών ινών 12 πυρήνων υπαίθρια
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: GYTC8S
Price: 114.10 USD
Availability: InStock

Αυτοφερόμενη άριστη μηχανική απόδοση καλωδίων οπτικών ινών 12 πυρήνων υπαίθρια

Διαπραγματεύσιμο

MOQ

διαπραγματεύσιμα

τιμή

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Όνομα προϊόντων της ίνας: 12 υπαίθριο καλώδιο οπτικών ινών πυρήνων

Εξωτερικό υλικό θηκών: MDPE/HDPE

Εξωτερικό χρώμα θηκών: Μαύρος

Χαλαρό υλικό σωλήνων: PBT ή ζελατίνα

Ενιαίο υλικό τεθωρακισμένων: Ζαρωμένη ταινία αλουμινίου

Λειτουργούσα θερμοκρασία: -40 βαθμός ~ +60 βαθμός

Υλικό Waterblocking: Εμποδίζοντας ταινία νερού ή ένωση πλήρωσης

μέθοδοι εγκαταστάσεων: Κεραία μόνος-υποστήριξης

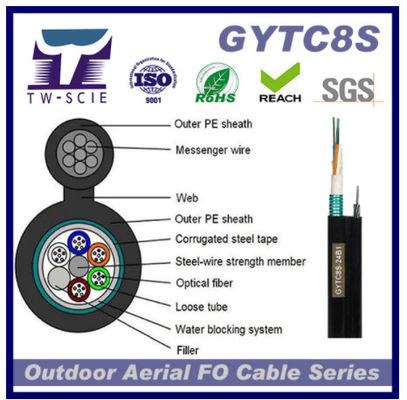

Τμήμα δομών: διατομή σχήματος «8»

Επισημαίνω:

12 υπαίθριο καλώδιο οπτικών ινών πυρήνων

Αυτοφερόμενο υπαίθριο καλώδιο οπτικών ινών

Μηχανικό καλώδιο οπτικών ινών απόδοσης υπαίθριο

Βασικές πληροφορίες

Τόπος καταγωγής: DongGuan TW

Μάρκα: TW-SCIE

Πιστοποίηση: ROHS REACH SGS ISO

Αριθμό μοντέλου: GYTC8S

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Προσαρμογή

Χρόνος παράδοσης: μίας εβδομάδας

Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς: 200km/Day

Περιγραφή προϊόντων

GYTC8s υπαίθρια μόνος-υποστήριξη 12 καλώδιο οπτικών ινών πυρήνων

Εφαρμογή:

☆.Adopted στην υπαίθρια διανομή.

☆.Suitable για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
☆. Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.

Χαρακτηριστικά:

☆.Stainless ο χάλυβας ή ο χάλυβας αυτοφερόμενος.
☆.Excellet μηχανική και περιβαλλοντική απόδοση.
☆.Fiber αρίθμηση: 2-24 πυρήνες.

Σχέδιο κατανομής ινών

Αριθμός ινών	Αριθμός σωλήνων	Ίνα ανά σωλήνα	Τύπος ινών
2	1	2 F/Tube	ΚΚ SM G652D 50/125 ΚΚ 62.5/125
4	1	4 F/Tube
6	1	6 F/Tube
8	1	8 F/Tube
12	1	12 F/Tube
24	1	24 σωλήνας φ

Λεπτομέρειες κατασκευής καλωδίων

Στοιχεία		Περιγραφή
Αριθμός ίνας		2 πυρήνες σε 24cores
Μέλος δύναμης συνδετήρων	Υλικό	Γαλβανισμένο χαλύβδινο σύρμα
Μέλος δύναμης συνδετήρων	διάμετρος	1,2 χιλ.
Χαλαρός σωλήνας	υλικό	PBT
Χαλαρός σωλήνας	διάμετρος	Ф2.0-2.8
Πλήρωση καλωδίων	υλικό	Ένωση πλήρωσης καλωδίων
Εξωτερική θήκη	υλικό	HDPE
Εξωτερική θήκη	διάμετρος	1.7±0.2mm

Μηχανικό χαρακτηριστικό καλωδίων

Στοιχεία		Διάμετρος καλωδίων	Βάρος
2 πυρήνες σε 24 πυρήνες		3.2*7.2 χιλ.	70 kg/km
Σειρά θερμοκρασίας εγκατάστασης		-15--+60
Θερμοκρασία λειτουργίας και μεταφορών		-40-+70
Rec.daily ανώτατη ένταση εργασίας		1500 Ν
Μέγιστη επιτρεπόμενη ένταση εργασίας		600 Ν
Ελάχιστη κάμπτοντας ακτίνα (χιλ.)	λειτουργία	10D χιλ.
	εγκατάσταση	20D χιλ.
Πρόσθετο φορτίο	0.5%-0.7%
Πάγος	5mm
Ταχύτητα ανέμου	35m/s

Χαρακτηριστικό ινών

Ύφος ινών			Μονάδα	SM G652D	ΚΚ 50/125	ΚΚ 62.5/125
όρος			NM	1310/1550	850/1300	850/1300
μείωση			dB/km	≤0.36/0.23	≤3.0/1.0	≤3.0/1.0
Διασπορά		1310nm	CP (nm*km)	≥-3.4 ≤3.4	.....	.....
		1550nm	CP (nm*km)	≤18	.....	.....
		1625nm	CP (nm*km)	≤22
Εύρος ζώνης		850nm	MHZ. Χλμ	.....	>=400	>=160
Εύρος ζώνης		1300nm	MHZ. Χλμ	.....	>=800	>=500
Μηδέν μήκος κύματος διασποράς			NM	>=1302, ≤1322	.....	.....
Μηά κλίση διασποράς			CP (nm2*km)	≤0.091	.....	.....
Μέγιστη μεμονωμένη ίνα PMD			Ps√km	≤0.2	.....	.....
Αξία συνδέσεων σχεδίου PMD			Ps√km	≤0.08	.....	.....
Μήκος κύματος λc διακοπών ινών			NM	>=1180, ≤1330	.....	.....
Μήκος κύματος λcc διακοπών καλωδίων			NM	≤1260	.....	.....
MFD	1310nm		um	9.2±0.4	.....	.....
MFD	1550nm		um	10.4±0.8	.....	.....
Αριθμητικό άνοιγμα (NA)				......	0.200±0.015	0.275±0.015
Βήμα (μέσο της αμφίδρομης μέτρησης)			DB	≤0.05	≤0.10	≤0.10
Παρατυπίες πέρα από το μήκος ινών και την ασυνέχεια σημείου			DB	≤0.05	≤0.10	≤0.10
Συντελεστής οπισθοδιασποράς διαφοράς			dB/km	≤0.03	≤0.08	≤0.10
Ομοιομορφία μείωσης			dB/km	≤0.01	.......	.......
Διάμετρος πυρήνων			um	......	50±1.0	62.5±2.5
Διάμετρος επένδυσης			um	125.0±0.1	125.0±0.1	125.0±0.1
Μη-κυκλικότητα επένδυσης			%	≤1.0	≤1.0	≤1.0
Διάμετρος επιστρώματος			um	242±7	242±7	242±7
Να ντύσει/chaffinch ομόκεντρα λάθος			um	≤12.0	≤12.0	≤12.0
Επένδυση μη της κυκλικότητας			%	≤6.0	≤6.0	≤6.0
Concentricity πυρήνων/επένδυσης λάθος			um	≤0.6	≤1.5	≤1.5
Μπούκλα (ακτίνα)			um	≤4	.....	.....
Ετικέττα: αυτοφερόμενο καλώδιο, σχήμα 8, πυρήνας 24.
