Αρχική Σελίδα /Προϊόντα/Εξωτερική καλώδιο οπτικών ινών/Διπλή θωρακισμένη υπαίθρια οπτικών ινών συμπαγής δομή τρόπου καλωδίων GYTA53 ενιαία

Διπλή θωρακισμένη υπαίθρια οπτικών ινών συμπαγής δομή τρόπου καλωδίων GYTA53 ενιαία

Διαπραγματεύσιμο
MOQ
διαπραγματεύσιμα
τιμή
Διπλή θωρακισμένη υπαίθρια οπτικών ινών συμπαγής δομή τρόπου καλωδίων GYTA53 ενιαία
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Εξωτερικό υλικό θηκών: PE
Εξωτερικό χρώμα θηκών: Μαύρος
Μεταλλικός ενισχύστε το μέλος: Χαλύβδινο σύρμα
Χαλαρό υλικό σωλήνων: PBT ή ζελατίνα
Ενιαίο υλικό τεθωρακισμένων: Ζαρωμένη ταινία αλουμινίου
Λειτουργούσα θερμοκρασία: -40 βαθμός ~ +60 βαθμός
Υλικό Waterblocking: Εμποδίζοντας ταινία νερού ή ένωση πλήρωσης
Υλικό αγγελιοφόρων: Χαλύβδινα σύρματα
μέθοδοι εγκαταστάσεων: Εναέριο &Duct
Επισημαίνω:

Υπαίθριο καλώδιο GYTA53 οπτικών ινών

,

GYTA53 ενιαίο καλώδιο οπτικών ινών τρόπου

,

GYTA53 θωρακισμένο υπαίθριο καλώδιο οπτικών ινών
Βασικές πληροφορίες
Τόπος καταγωγής: DongGuan TW
Μάρκα: TW-SCIE
Πιστοποίηση: ROHS REACH SGS ISO
Αριθμό μοντέλου: Υπαίθριο διπλό θωρακισμένο οπτικό καλώδιο ινών
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Προσαρμογή
Χρόνος παράδοσης: μίας εβδομάδας
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 200km/Day
Περιγραφή προϊόντων

Διπλή θωρακισμένη υπαίθρια οπτικών ινών συμπαγής δομή τρόπου καλωδίων GYTA53 ενιαία

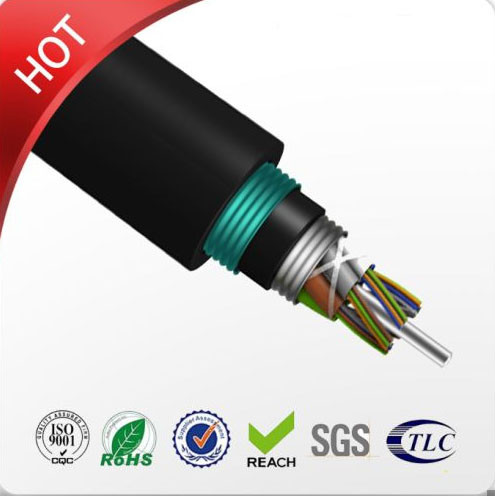

Περιγραφή καλωδίων από μέσα στο εξωτερικό:


1. ίνα

2. Το χάλυβας-καλώδιο ενισχύει το μέλος

3. χαλαρός σωλήνας

4. εσωτερική θήκη

5. εμποδίζοντας σύστημα νερού

6. γεμίζοντας ένωση

7. ζαρωμένη ταινία χάλυβα

8. outsheath


Εφαρμογή


1. Υπαίθρια άμεσος-θαμμένη ή διανομή αγωγών.
2. Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.

Χαρακτηριστικά


1. Η ταινία χάλυβα ενισχύει.
2. Το υλικό πληρώσεως προστατεύει την ταινία χάλυβα ινών σωλήνων.
3. Άριστη μηχανική και περιβαλλοντική απόδοση.
4. Συμπαγές βάρος structure.light.
5. Κατάλληλη εγκατάσταση και απλή λειτουργία.
6. Καλό νερό-εμποδίζοντας σύστημα.
7. Διπλή θήκη.



Λεπτομέρειες κατασκευής καλωδίων:
Στοιχεία Περιγραφή
Αριθμός ίνας 2-288cores
Ίνα τύπος G652D/G657A/OM1/OM2/OM3/OM4
διάμετρος 250µm
Μέλος δύναμης materia Ταινία και ε-γυαλί χάλυβα
Εσωτερική θήκη υλικό PE
διάμετρος /
Εξωτερική θήκη υλικό PE
διάμετρος 12.5~16.5mm
Μέγεθος καλωδίων (πλάτος ύψους *) /
Βάρος καλωδίων 155~255KG±1KG
Σειρά θερμοκρασίας εγκατάστασης (ºC) -20+60
Θερμοκρασία λειτουργίας και μεταφορών (ºC) -40+70
Ελάχιστη κάμπτοντας ακτίνα (χιλ.) Μακροπρόθεσμος 10D
Ελάχιστη κάμψη
Ακτίνα (χιλ.)		 Βραχυπρόθεσμος 20D
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν)		 Μακροπρόθεσμος 3000
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν)		 Βραχυπρόθεσμος 4000
Φορτίο συντριβής (N/100mm) Μακροπρόθεσμος 300
Φορτίο συντριβής (N/100mm) βραχυπρόθεσμος 1000


Τυποποιημένο χρώμα της ίνας και του σωλήνα

Ύφος ινών Μονάδα SM
G652		 SM
G652D		 ΚΚ
50/125		 ΚΚ
62.5/125		 ΚΚ
OM3-300
όρος NM 1310/1550 1310/1550 850/1300 850/1300 850/1300
μείωση dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - -
Dispresion 1550nm CP (nm*km) - ≤18 - - Dispresion
1625nm CP (nm*km) - ≤22 - -
Εύρος ζώνης 850nm MHZ.KM - - >=400 >=160 Εύρος ζώνης
1300nm MHZ.KM - - >=800 >=500
Μηδέν μήκος κύματος διασποράς NM 1300-1324 >=1302,
≤1322		 - - >= 1295,
≤1320
Μηά κλίση dispresion NM ≤0.092 ≤0.091 - - -
PMD μέγιστο μεμονωμένο Fibr   ≤0.2 ≤0.2 - - ≤0.11
Αξία συνδέσεων σχεδίου PMD CP (nm2*k
μ)		 ≤0.12 ≤0.08 - - -
Μήκος κύματος λc διακοπών ινών NM >= 1180,
≤1330		 >=1180,
≤1330		 - - -
Καλώδιο sutoff
μήκος κύματος λcc		 NM ≤1260 ≤1260 - - -
MFD 1310nm um 9.2+/0.4 9.2+/0.4 - - -
1550nm um 10.4+/0.8 10.4+/0.8 - - -
Αριθμητικός
Άνοιγμα (NA)		   - - 0,200+/
-0,015		 0.275+/0.
015		 0.200+/0
.015
Βήμα (μέσο αμφίδρομου
μέτρηση)		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Παρατυπίες πέρα από την ίνα
μήκος και σημείο		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10

Dicontinuity
Οπισθοδιασπορά διαφοράς
συντελεστής		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Ομοιομορφία μείωσης dB/km ≤0.01 ≤0.01
Πυρήνας dimater um     50+/1.0 62.5+/2.5 50+/1.0
Διάμετρος επένδυσης um 125.0+/0.1 125.0+/0.1 125.0+/0.1 125.0+/0.1 125.0+/0.1
Μη-κυκλικότητα επένδυσης % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Διάμετρος επιστρώματος um 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Επένδυση/chaffinch
ομόκεντρα λάθος		 um ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Επένδυση μη της κυκλικότητας % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Λάθος conentricity πυρήνων/επένδυσης um ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Μπούκλα (ακτίνα) um ≤4 ≤4 - - -
