Τεχνικές προδιαγραφές για καλώδια οπτικών ινών
Χαρακτηριστικά οπτικών ινών
Τα οπτικά, γεωμετρικά, μηχανικά και περιβαλλοντικά χαρακτηριστικά του ITU-T G.652Η οπτική ίνα πρέπει να είναι σύμφωνη με τον παρακάτω πίνακα:
| Χαρακτηριστικά |
Ειδικές τιμές |
Μονάδες |
| Οπτικά χαρακτηριστικά |
| Διάμετρο πεδίου λειτουργίας |
σε 1310nm |
9.1±0.5 |
μm |
| σε 1550nm |
10.3 ± 0.7 |
χμ |
| Συντελεστής εξασθένισης |
σε 1310nm |
≤0.36 |
dB/km |
| σε 1550nm |
≤0.23 |
dB/km |
| Μη ομοιομορφία εξασθένισης |
≤0.05 |
dB |
| Μηδενικό μήκος κύματος διασποράς (λ0) |
1300 ¥1324 |
nm |
| Μέγιστη κενή κλίση διάσπασης (S)0max) |
≤0.092 |
σ/ν2·km) |
| Συντελεστής διασποράς κατά τη διαδικασία πόλωσης (PMD)Q) |
≤0.2 |
|
| μήκος κύματος διαχωρισμού (λ)κ.κ.) |
≤ 1260 |
nm |
| Συντελεστής διασποράς |
12881339nm |
≤3.5 |
σ/ν·km) |
| 1550nm |
≤ 18 |
σ/ν·km) |
| Ενεργός δείκτης διάθλασης ομάδας (N)Εφ) |
σε 1310nm |
1.466 |
- Δεν ξέρω. |
| σε 1550nm |
1.467 |
- Δεν ξέρω. |
| Γεωμετρικά χαρακτηριστικά |
| Διάμετρος επικάλυψης |
125.0±1.0 |
μm |
| Μη κυκλική επένδυση |
≤ 1.0 |
% |
| Διάμετρος επικάλυψης |
245.0±10.0 |
μm |
| Λάθος συγκεντριστικότητας επικάλυψης |
≤ 12.0 |
μm |
| Μη κυκλική επικάλυψη |
≤6.0 |
% |
| Λάθος συγκεντριστικότητας επένδυσης πυρήνα |
≤0.8 |
μm |
| Λάθος συγκεντριστικότητας επικάλυψης / επικάλυψης |
≤ 12.0 |
μm |
| Μηχανικά χαρακτηριστικά |
| Κέρλινγκ |
≥ 4 |
m |
| Δοκιμαστική πίεση |
≥0.69 |
ΓΠΑ |
| Δύναμη της ταινίας επικάλυψης |
Μέση αξία |
1.0-5.0 |
N |
| Αξία κορυφής |
1.3-8.9 |
N |
| Απώλεια μακροελαστικής κάμψης |
Φ60mm, 100 κύκλους, σε 1550nm |
≤0.05 |
dB |
| Φ32mm, 1 κύκλος, σε 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
2.ΧαρακτηριστικάτουΚαλώδιο
2.1 Κατασκευή καλωδίων και Παραμέτρο

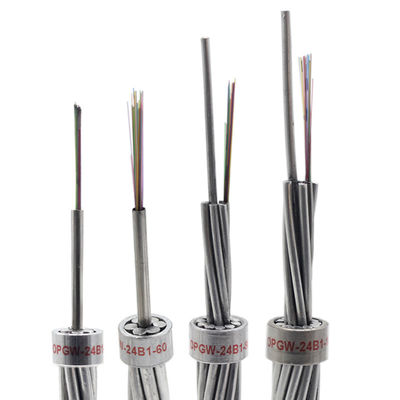

Επάνω καλώδιο γείωσης κατασκευασμένο από αλουμινένιο καλώδιο χάλυβα (AS) και σωλήνα από ανοξείδωτο χάλυβα που περιέχει οπτικές ίνες.
3.2Τύπος καλωδίου: OPGW-48B1.3-190[205].185.4]
3.2.1 Διατομή του OPGW
| Δομή |
|
Υλικό |
- Όχι, όχι, όχι. |
Διαμέτρου υλικού |
| Φυτικές ίνες |
Γ.652.Δ |
48 |
|
| Κέντρο |
20% καλώδιο AS |
1 |
Διάμετρος |
40,0 mm |
| Τάξη 1 |
Τύπος SUS |
4 |
Διάμετρος |
40,0 mm |
| 20% καλώδιο AS |
2 |
Διάμετρος |
40,0 mm |
| Σκηνή 2 |
20% καλώδιο AS |
12 |
Διάμετρος |
40,0 mm |
2.2.1 Προδιαγραφή του OPGW
| Άρθρα |
Τεχνικά δεδομένα |
| Αγκυροβόλητοι |
Κέντρο, στρώμα 1, στρώμα 2 |
| Κατεύθυνση παρακράτησης |
Το εξωτερικό στρώμα είναι δεξιά. |
| Διάμετρος καλωδίου (ονομαστικός) |
200,0 mm |
| Βάρος καλωδίου (περίπου) |
1365kg/km |
| Υποστήριξη της διατομής |
AS Σύρμα |
188.5mm2 |
| Δυνατότητα τράβηξης (RTS) |
205kN |
| Μοντέλο ελαστικότητας (E-Modulus) |
162.0kN/mm2 |
| Συντελεστής θερμικής επιμήκυνσης |
13.0 × 10-6/K |
| Μέγιστη εργασιακή πίεση (40% RTS) |
82.0kN |
| Καθημερινό στρες (EDS) |
360,9 έως 51,25 kN |
| Αντίσταση συνεχούς ρεύματος σε 20°C |
00,442 Ωμ/χλμ. |
| Σύνδρομος μικρού χρόνου (1,0s, 40°C~200°C) |
13.62kA |
| Δυνατότητα ρεύματος βραχείας διάρκειας I2t |
185.4kA2s |
| Ελάχιστη ακτίνα κάμψης |
Εγκατάσταση |
30 φορές διάμετρος καλωδίου |
| Λειτουργία |
15 φορές διάμετρος καλωδίου |
| Περιοχή θερμοκρασίας |
Εγκατάσταση |
-10°C~+60°C |
| Αποθήκευση και μεταφορά |
-40°C~+60°C |
| Λειτουργία |
-40°C~+80°C |
| |
|
|
|
3. Fιβέρ καιΑούλαΤΟύμπ ΓοσμήΕγώ...οδοντικοποίηση
Οι μεμονωμένες ίνες και οι χαλαροί σωλήνες πρέπει να συμμορφώνονται με το πρότυπο TIA/EIA-598-A και τον κωδικό χρώματος όπως παρατίθεται παρακάτω.
Σιδηρουργικός σωλήνας 1 (ήτοι ίνες αριθ. 1-12): Μοναδική λειτουργία οπτικής ινών (SM)
Χρώματα ινών
| - Όχι, όχι. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Σιδηρουργικός σωλήνας 2 (ινών αριθ. 13-24): μονοδιαμορφωμένη οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητήρα (50 mm)
| - Όχι, όχι. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 3 (ήτοι ίνες αριθ. 25-36): μονοδιαχείριση οπτικής ινών (SM)
Ένα μαύρο ιχνηλατητή (100 χιλιοστών)
| - Όχι, όχι. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 4 (ήτοι ίνες αριθ. 37-48): Μοναδική οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητή (150 mm)
| - Όχι, όχι. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Συσκευή & αποστολή & πληρωμή
Το OPGW πρέπει να τυλίγεται σφιχτά και ομοιόμορφα σε ισχυρό τροχό από ξύλο-σίδηρο που συμμορφώνεται με το πρότυπο ANSI/AA 53-1981 ή ισοδύναμο.Ο τροχός πρέπει να επιβεβαιώνεται με ανθεκτικούς ξύλινους σιδερένιους στύλους, ώστε να αποφεύγεται η βλάβη του OPGW κατά τη συνήθη μεταφορά., επεξεργασία, αποθήκευση και παρακολούθηση.
Σχέδιο του τροχού
Προφίλ εταιρείας
1Περιβαλλοντικά
Πλήρης συμμόρφωση με το σύστημα ISO14001, RoHS και OHSAS18001
2Συστάσεις εγκατάστασης
Διαδικασία εγκατάστασης:
Συνιστάται η χρήση των διαδικασιών που προτείνονται από το IEEE Std 524-1992 και την εταιρεία μας για την εγκατάσταση του OPGW.
Γενικές ερωτήσεις
Ε: Πού είναι το εργοστάσιό σας;
Α1: Το εργοστάσιό μας βρίσκεται στην πόλη DONGGUAN, επαρχία GUANGDONG, Κίνα.
Ε2: Πόσο καιρό η εταιρεία σας το κάνει αυτό;
Α2: Περισσότερα από 20 χρόνια. Δεν παράγουμε μόνο καλώδια οπτικών ινών, αλλά παράγουμε επίσης οπτικές ίνες και συναφή εργαλεία.
Ε3:Και η ποιότητα του καλωδίου;
Α3: Το εργοστάσιο μας είναι εγκεκριμένο από το σύστημα διαχείρισης ποιότητας ISO9001 και περιλαμβάνει πιστοποιητικά STARF, CE, CPR, TLC στον κατάλογο.Έχουμε μια σειρά από εξοπλισμό και τα όργανα για να εξασφαλίσει την αξιόπιστη ποιότητα των προϊόντων μας.
Ε4: Μπορείτε να παράγετε καλώδιο σύμφωνα με τις απαιτήσεις μας;
Α4: Φυσικά. Μπορούμε να προμηθεύσουμε διαφορετικά είδη προϊόντων σύμφωνα με τις απαιτήσεις σας με λογικές τιμές.
Ε5:Αποδέχεστε την παραγγελία OEM και πόσα είναι το MOQ;
Α5:Ναι, καλωσορίζουμε θερμά την παραγγελία OEM. Για να πετύχουμε την ικανοποίηση του πελάτη, δεχόμαστε παραγγελία δείγματος, ακόμη και ένα κομμάτι.
