OPGW είναι ένας τύπος δομής καλωδίων με το σύνθετο της οπτικής μετάδοσης και του υπερυψωμένου επίγειου καλωδίου για τη μετάδοση δύναμης. Η εργασία του στη γραμμή μετάδοσης δύναμης και ως καλώδιο οπτικής ίνας και ως υπερυψωμένο επίγειο καλώδιο που μπορούν να παρέχουν την προστασία της απεργίας και της διεύθυνσης αστραπής του νομίσματος βραχυκυκλώματος. Το OPGW αποτελείται από την οπτική μονάδα σωλήνων ανοξείδωτου, χαλύβδινο σύρμα επένδυσης αργιλίου, καλώδιο κραμάτων αργιλίου. Έχει την κεντρικά δομή και το στρώμα σωλήνων ανοξείδωτου προσαράσσοντας τη δομή. Μπορούμε να σχεδιάσουμε τη δομή σύμφωνα με τη διαφορετικές περιβαλλοντική συνθήκη και τις απαιτήσεις πελατών.
Εφαρμογή
1.Optical το σύνθετο επίγειο καλώδιο ινών [OPGW] είναι κατάλληλο για την εγκατάσταση στα νέα ηλεκτροφόρα καλώδια με τη διπλή λειτουργία του επίγειου καλωδίου και την επικοινωνία.
2.Adapt για να αντικαταστήσει το ηλικίας επίγειο καλώδιο και τη νέα δομή του επίγειου καλωδίου υψηλής τάσης.
3.lighting η προστασία και διευθύνει το ρεύμα βραχυκυκλώματος.
4.Optical δυνατότητα επικοινωνίας ινών.
Χαρακτηριστικά οπτικής ίνας
Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652.D θα είναι συμφωνία με τον κάτωθι πίνακα:
| Χαρακτηριστικά |
Διευκρινισμένες τιμές |
Μονάδες |
| Οπτικά χαρακτηριστικά |
| Διάμετρος τομέων τρόπου |
σε 1310nm |
9.1±0.5 |
µm |
| σε 1550nm |
10.3 ± 0,7 |
χιλ. |
| Συντελεστής μείωσης |
σε 1310nm |
≤0.36 |
dB/km |
| σε 1550nm |
≤0.23 |
dB/km |
| Μη-ομοιομορφία μείωσης |
≤0.05 |
DB |
| Μηδέν μήκος κύματος διασποράς (λ0) |
1300 ~1324 |
NM |
| Ανώτατη μηά κλίση διασποράς (S0max) |
≤0.092 |
CP (NM2·χλμ) |
| Συντελεστής διασποράς τρόπου πόλωσης (PMDQ) |
≤0.2 |
 |
| Κόψτε το μήκος κύματος (λcc) |
≤1260 |
NM |
| Συντελεστής διασποράς |
1288~1339nm |
≤3.5 |
CP (NM·χλμ) |
| 1550nm |
≤18 |
CP (NM·χλμ) |
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) |
σε 1310nm |
1,466 |
- |
| σε 1550nm |
1,467 |
- |
| Γεωμετρικό χαρακτηριστικό |
| Διάμετρος επένδυσης |
125.0±1.0 |
µm |
| Μη-κυκλικότητα επένδυσης |
≤1.0 |
% |
| Διάμετρος επιστρώματος |
245.0±10.0 |
µm |
| Concentricity επίστρωμα-επένδυσης λάθος |
≤12.0 |
µm |
| Μη-κυκλικότητα επιστρώματος |
≤6.0 |
% |
| Concentricity πυρήνας-επένδυσης λάθος |
≤0.8 |
µm |
| Concentricity επένδυσης/επιστρώματος λάθος |
≤12.0 |
µm |
| Μηχανικό χαρακτηριστικό |
| Κατσάρωμα |
≥4 |
μ |
| Πίεση απόδειξης |
≥0.69 |
GPa |
| Δύναμη λουρίδων επιστρώματος |
Μέση τιμή |
1.0-5.0 |
Ν |
| Τιμή κορυφής |
1.3-8.9 |
Ν |
| Μακρο κάμπτοντας απώλεια |
Ф60mm, 100 κύκλοι, σε 1550nm |
≤0.05 |
DB |
| Ф32mm, κύκλοι 1, σε 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Προδιαγραφή OPGW
| Στοιχεία |
Τεχνικά στοιχεία |
| Προσαραγμένος |
Πυρήνας, στρώμα 1, στρώμα 2 |
| Προσάραξη της κατεύθυνσης |
Το εξωτερικό στρώμα είναι δεξί |
| Διάμετρος καλωδίων (ονομαστική) |
20.0mm |
| Βάρος καλωδίων (περ.) |
1365kg/km |
| Ενισχυτική διατομή |
ΣΑΝ καλώδιο |
188.5mm2 |
| Εκτιμημένη εκτατή δύναμη (RTS) |
205kN |
| Συντελεστής της ελαστικότητας (ε-συντελεστής) |
162.0kN/mm2 |
| Θερμικός συντελεστής επιμήκυνσης |
13.0×10-6/K |
| Μέγιστη πίεση εργασίας (40%RTS) |
82.0kN |
| Καθημερινή πίεση (EDS) (18%~25%RTS) |
36.9~51.25kN |
| ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
0,442 ohm/km |
| Ρεύμα λίγος χρόνου (1.0s, 40℃~200℃) |
13.62kA |
| Τρέχουσα ικανότητα Ι λίγος χρόνου2 τ |
185.4kA ² s |
| Ελάχιστη κάμπτοντας ακτίνα |
Εγκατάσταση |
30 φορές της διαμέτρου καλωδίων |
| Λειτουργία |
15 φορές της διαμέτρου καλωδίων |
| Σειρά θερμοκρασίας |
Εγκατάσταση |
-10℃~+60℃ |
| Αποθήκευση & ναυτιλία |
-40℃~+60℃ |
| Λειτουργία |
-40℃~+80℃ |
| |
|
|
|

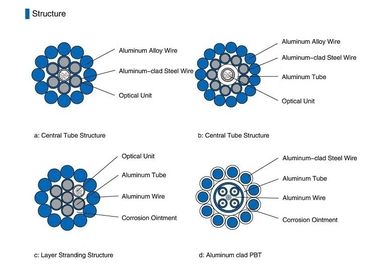

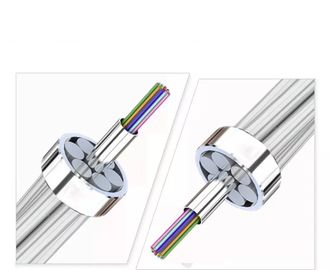

Δομή προϊόντων
Συσκευασία και ναυτιλία
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.
