Τεχνικές προδιαγραφές για το καλώδιο οπτικής ίνας

1. Χαρακτηριστικά οπτικής ίνας

Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652.D θα είναι συμφωνία με τον κάτωθι πίνακα:

Χαρακτηριστικά			Διευκρινισμένες τιμές	Μονάδες
Οπτικά χαρακτηριστικά
Διάμετρος τομέων τρόπου		σε 1310nm	9.1±0.5	µm
		σε 1550nm	10.3 ± 0,7	χιλ.
Συντελεστής μείωσης		σε 1310nm	≤0.36	dB/km
		σε 1550nm	≤0.23	dB/km
Μη-ομοιομορφία μείωσης			≤0.05	DB
Μηδέν μήκος κύματος διασποράς (λ0)			1300 ~1324	NM
Ανώτατη μηά κλίση διασποράς (S0max)			≤0.092	CP (NM2·χλμ)
Συντελεστής διασποράς τρόπου πόλωσης (PMDQ)			≤0.2
Κόψτε το μήκος κύματος (λcc)			≤1260	NM
Συντελεστής διασποράς		1288~1339nm	≤3.5	CP (NM·χλμ)
		1550nm	≤18	CP (NM·χλμ)
Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff)		σε 1310nm	1,466	-
		σε 1550nm	1,467	-
Γεωμετρικό χαρακτηριστικό
Διάμετρος επένδυσης			125.0±1.0	µm
Μη-κυκλικότητα επένδυσης			≤1.0	%
Διάμετρος επιστρώματος			245.0±10.0	µm
Concentricity επίστρωμα-επένδυσης λάθος			≤12.0	µm
Μη-κυκλικότητα επιστρώματος			≤6.0	%
Concentricity πυρήνας-επένδυσης λάθος			≤0.8	µm
Concentricity επένδυσης/επιστρώματος λάθος			≤12.0	µm
Μηχανικό χαρακτηριστικό
Κατσάρωμα			≥4	μ
Πίεση απόδειξης			≥0.69	GPa
Δύναμη λουρίδων επιστρώματος	Μέση τιμή		1.0-5.0	Ν
	Τιμή κορυφής		1.3-8.9	Ν
Μακρο κάμπτοντας απώλεια	Ф60mm, 100 κύκλοι, σε 1550nm		≤0.05	DB
	Ф32mm, κύκλοι 1, σε 1550nm		≤0.05	DB

2. Χαρακτηριστικά του καλωδίου

2.1 κατασκευή και παράμετρος καλωδίων

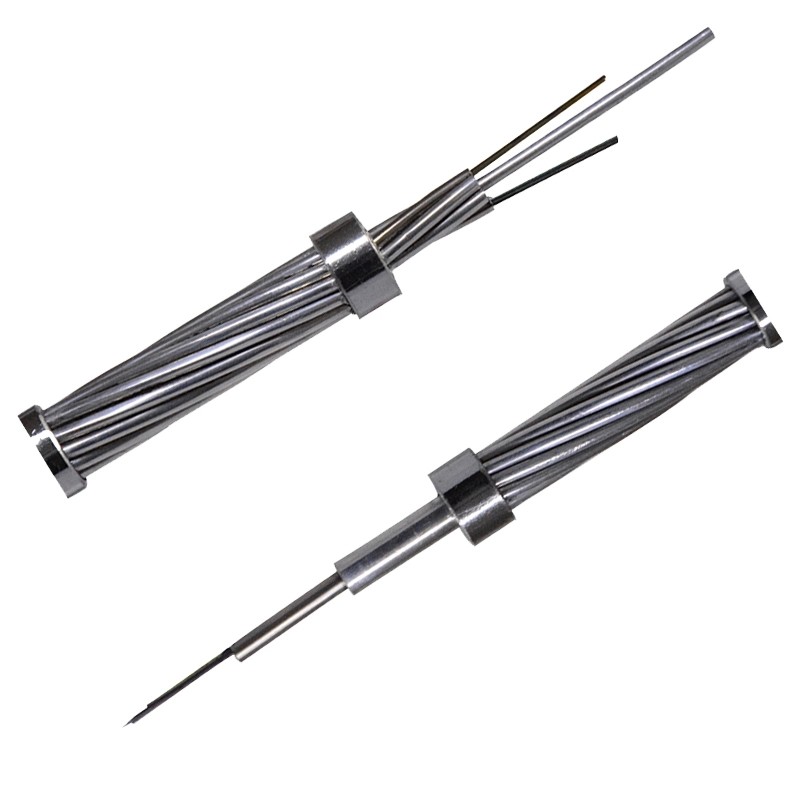

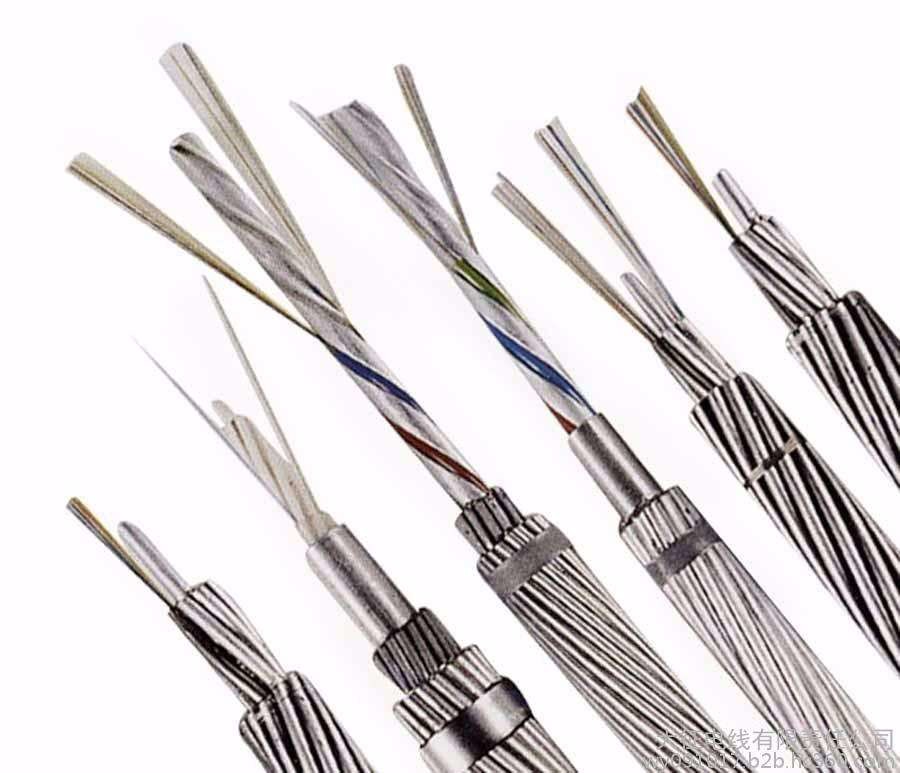

Υπερυψωμένο επίγειο καλώδιο φιαγμένο από αργίλιο-ντυμένο σωλήνα χαλύβδινων συρμάτων (ΟΠΩΣ) και ανοξείδωτου που περιέχει τη οπτική ίνα.

3.2Cable τύπος: Opgw-48b1.3-190 [205 185.4]

3.2.1 διατομή OPGW

2.2.1 προδιαγραφή OPGW

3. Ίνα και χαλαρός προσδιορισμός χρώματος σωλήνων

Η μεμονωμένη ίνα και οι χαλαροί σωλήνες συμφωνία με το τυποποιημένο tia/eia-598-α και τον κώδικα χρώματος όπως κατωτέρω.

Σωλήνας 1 χάλυβα (ίνες No.1-12): Ενιαία οπτική ίνα τρόπου (SM)

Χρώματα ινών

Σωλήνας 2 χάλυβα (ίνες No.13-24): Ενιαία οπτική ίνα τρόπου (SM)

Ένας μαύρος ανιχνευτής (πίσσα 50mm)

Σωλήνας 3 χάλυβα (ίνες No.25-36): Ενιαία οπτική ίνα τρόπου (SM)

Ένας μαύρος ανιχνευτής (πίσσα 100mm)

Σωλήνας 4 χάλυβα (ίνες No.37-48): Ενιαία οπτική ίνα τρόπου (SM)

Ένας μαύρος ανιχνευτής (πίσσα 150mm)

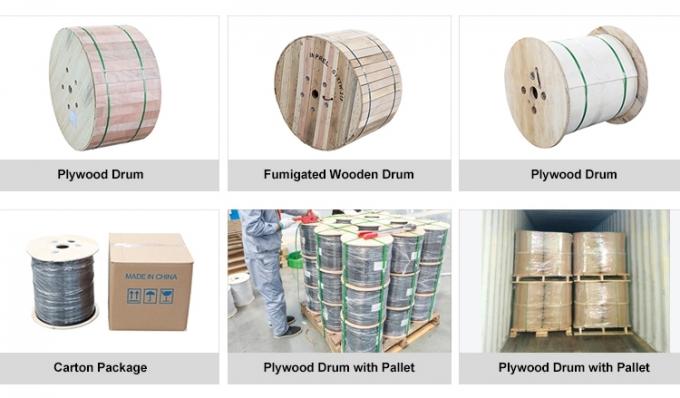

4. Συσκευασία και ναυτιλία

Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.

Σχέδιο του εξελίκτρου

Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.

5. Περιβαλλοντικά

Το σύνολο συμμορφώνεται με το σύστημα ISO14001, RoHS και OHSAS18001

6. Συστάσεις εγκατάστασης

Διαδικασία εγκατάστασης:

Συνιστάται IEEE τα πρότυπα το 524-1992 και η επιχείρησή μας να συστήνουν ότι οι διαδικασίες χρησιμοποιούνται για την εγκατάσταση OPGW.
