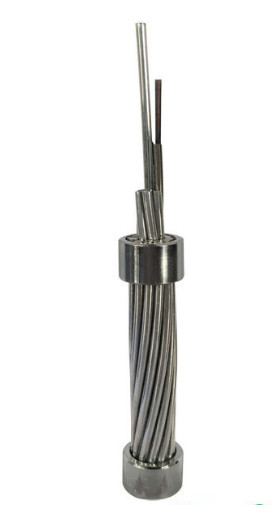

Τεχνικές προδιαγραφές για το καλώδιο οπτικής ίνας
Το σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (OPGW) είναι ένα υπερυψωμένο επίγειο καλώδιο που περιέχει τη οπτική ίνα. Έχει τις πολλαπλάσιες λειτουργίες όπως το υπερυψωμένες επίγειο καλώδιο και η οπτική επικοινωνία. Χρησιμοποιείται κυρίως για τις γραμμές επικοινωνίας του 110KV, του 220KV, του 500KV, του 750KV και νέου υπερυψωμένου υψηλής τάσεως συστήματος μετάδοσης. Μπορεί επίσης να χρησιμοποιηθεί για να αντικαταστήσει τις υπάρχουσες επίγειες γραμμές του παλαιού υπερυψωμένου συστήματος μετάδοσης υψηλής τάσης, να προσθέσει τη γραμμή οπτικών επικοινωνιών, να διαβιβάσει το ρεύμα λίγος χρόνου και να παρέχει την αντι προστασία αστραπής. Άλλες δομές μπορούν να προσαρμοστούν κατόπιν αιτήσεως.
Χαρακτηριστικά γνωρίσματα και πλεονέκτημα
1. Αντικαταστήστε τα υπάρχοντα εναέρια επίγεια καλώδια, βελτιωτικός τις γραμμές επικοινωνίας ηλεκτρικών συστημάτων.
2. Σύγχρονα σχέδιο και σχέδιο με το επίγειο καλώδιο όταν τα νέα εναέρια ηλεκτροφόρα καλώδια πρόκειται να κατασκευαστούν
3. Παρέχετε στην ανοξείδωτη μονάδα ινών σωλήνων τη βέλτιστη προστασία
4. Μεγάλο ρεύμα βραχυκυκλώματος ελαττωμάτων συμπεριφοράς και παροχή της προστασίας αστραπής
5. Κατάλληλος για την εφαρμογή στην αρίθμηση ινών hih και τα έξοχα ηλεκτροφόρα καλώδια υψηλής τάσης
6. Η αντιστοιχία με ευνοϊκό ένταση-κρεμά του ρευστού καλωδίου grond.
Εφαρμογή
Το σύνθετο επίγειο καλώδιο οπτικής ίνας [OPGW] είναι κατάλληλο για την εγκατάσταση στα νέα ηλεκτροφόρα καλώδια με τη διπλή λειτουργία του επίγειου καλωδίου και την επικοινωνία. Ειδικά για την εγκατάσταση στο κανονικό voitage και τα πρόσθετα ηλεκτροφόρα καλώδια υψηλής τάσης. OPGW μπορεί να αντικαταστήσει το συμβατικό επίγειο καλώδιο του παλαιού ηλεκτροφόρου καλωδίου με την αυξανόμενη λειτουργία επικοινωνίας ινών. Διευθύνουν το ρεύμα βραχυκυκλώματος και παρέχουν την αντίσταση αστραπής.
Χαρακτηριστικά οπτικής ίνας
Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652.D θα είναι συμφωνία με τον κάτωθι πίνακα:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | ||
| Οπτικά χαρακτηριστικά | ||||
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.1±0.5 | µm | |
| σε 1550nm | 10.3 ± 0,7 | χιλ. | ||
| Συντελεστής μείωσης | σε 1310nm | ≤0.36 | dB/km | |
| σε 1550nm | ≤0.23 | dB/km | ||
| Μη-ομοιομορφία μείωσης | ≤0.05 | DB | ||
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 ~1324 | NM | ||
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (NM2·χλμ) | ||
| Συντελεστής διασποράς τρόπου πόλωσης (PMDQ) | ≤0.2 |  |
||
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | ||
| Συντελεστής διασποράς | 1288~1339nm | ≤3.5 | CP (NM·χλμ) | |
| 1550nm | ≤18 | CP (NM·χλμ) | ||
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) | σε 1310nm | 1,466 | - | |
| σε 1550nm | 1,467 | - | ||
| Γεωμετρικό χαρακτηριστικό | ||||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | ||
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | ||
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | ||
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | ||
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | ||
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | ||
| Concentricity επένδυσης/επιστρώματος λάθος | ≤12.0 | µm | ||
| Μηχανικό χαρακτηριστικό | ||||
| Κατσάρωμα | ≥4 | μ | ||
| Πίεση απόδειξης | ≥0.69 | GPa | ||
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν | |
| Τιμή κορυφής | 1.3-8.9 | Ν | ||
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι, σε 1550nm | ≤0.05 | DB | |
| Ф32mm, κύκλοι 1, σε 1550nm | ≤0.05 | DB | ||

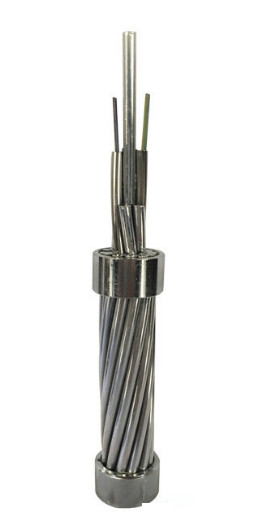

Χαρακτηριστικά του καλωδίου
Κατασκευή και παράμετρος καλωδίων
Υπερυψωμένο επίγειο καλώδιο φιαγμένο από αργίλιο-ντυμένο σωλήνα χαλύβδινων συρμάτων (ΟΠΩΣ) και ανοξείδωτου που περιέχει τη οπτική ίνα.
3.2Cable τύπος: Opgw-48b1.3-190 [205 185.4]

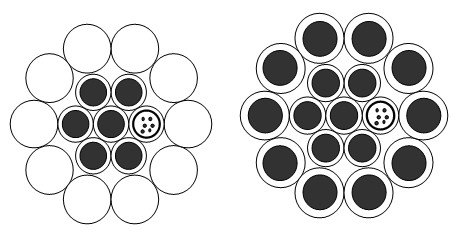

3.2.1 διατομή OPGW
| Δομή | Υλικό | Αριθ. | Υλική διάμετρος | ||
| Ίνα | G.652.D | 48 | |||
| Κέντρο | 20%AS καλώδιο | 1 | Διάμετρος | 4.0mm | |
| Στρώμα 1 | Σωλήνας SUS | 4 | Διάμετρος | 4.0mm | |
| 20%AS καλώδιο | 2 | Διάμετρος | 4.0mm | ||
| Στρώμα 2 | 20%AS καλώδιο | 12 | Διάμετρος | 4.0mm | |
| Στοιχεία | Τεχνικά στοιχεία | ||
| Προσαραγμένος | Πυρήνας, στρώμα 1, στρώμα 2 | ||
| Προσάραξη της κατεύθυνσης | Το εξωτερικό στρώμα είναι δεξί | ||
| Διάμετρος καλωδίων (ονομαστική) | 20.0mm | ||
| Βάρος καλωδίων (περ.) | 1365kg/km | ||
| Ενισχυτική διατομή | ΣΑΝ καλώδιο | 188.5mm2 | |
| Εκτιμημένη εκτατή δύναμη (RTS) | 205kN | ||
| Συντελεστής της ελαστικότητας (ε-συντελεστής) | 162.0kN/mm2 | ||
| Θερμικός συντελεστής επιμήκυνσης | 13.0×10-6/K | ||
| Μέγιστη πίεση εργασίας (40%RTS) | 82.0kN | ||
| Καθημερινή πίεση (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | 0,442 ohm/km | ||
| Ρεύμα λίγος χρόνου (1.0s, 40℃~200℃) | 13.62kA | ||
| Τρέχουσα ικανότητα Ι λίγος χρόνου2τ | 185.4kA ² s | ||
| Ελάχιστη κάμπτοντας ακτίνα | Εγκατάσταση | 30 φορές της διαμέτρου καλωδίων | |
| Λειτουργία | 15 φορές της διαμέτρου καλωδίων | ||
| Σειρά θερμοκρασίας | Εγκατάσταση | -10℃~+60℃ | |
| Αποθήκευση & ναυτιλία | -40℃~+60℃ | ||
| Λειτουργία | -40℃~+80℃ | ||
Ίνα και χαλαρός προσδιορισμός χρώματος σωλήνων
Η μεμονωμένη ίνα και οι χαλαροί σωλήνες συμφωνία με το τυποποιημένο tia/eia-598-α και τον κώδικα χρώματος όπως κατωτέρω.
Σωλήνας 1 χάλυβα (ίνες No.1-12): Ενιαία οπτική ίνα τρόπου (SM)
Χρώματα ινών
| Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Σωλήνας 2 χάλυβα (ίνες No.13-24): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 50mm)
| Αριθ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Σωλήνας 3 χάλυβα (ίνες No.25-36): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 100mm)
| Αριθ. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Σωλήνας 4 χάλυβα (ίνες No.37-48): Ενιαία οπτική ίνα τρόπου (SM)
Ένας μαύρος ανιχνευτής (πίσσα 150mm)
| Αριθ. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Συσκευασία και ναυτιλία
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
Σχέδιο του εξελίκτρου
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.
