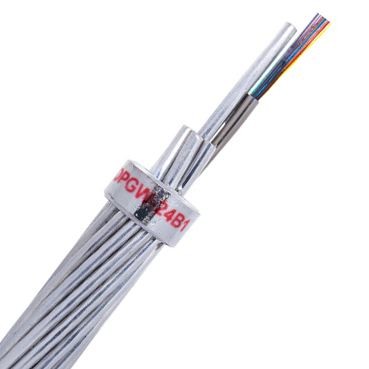

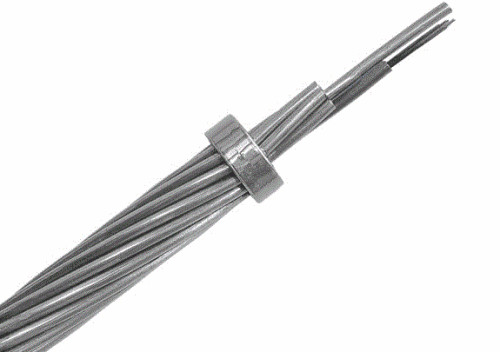

Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα

Διαπραγματεύσιμος
MOQ
διαπραγματεύσιμα
τιμή
Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Εξωτερική θήκη: καλώδιο κραμάτων αργιλίου
Colore: Λευκό
Κάμπτοντας ακτίνα: 25*cable diamter
διαρροή νερού: μπλοκάρισμα νερού
Προσανατολισμός των εξωτερικών νημάτων: Αριστερό/σωστός
Διάβρωση: Αντιδιαβρωτικός
Διάρκεια: Προσαρμοσμένο
Εγκατάσταση: εναέριος πύργος μετάδοσης
λειτουργία tem: -40c-70c
Επισημαίνω:

opgw καλώδιο ινών

,

αδιάβροχο καλώδιο οπτικών ινών
Βασικές πληροφορίες
Τόπος καταγωγής: Dongguan, Guangdong, Κίνα (ηπειρωτική χώρα)
Μάρκα: TW-SCIE or OEM
Πιστοποίηση: SGS ROHS REACH ISO
Αριθμό μοντέλου: OPGW
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 15 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς: 2000 ημέρες km/per
Περιγραφή προϊόντων

Τεχνικές προδιαγραφές για καλώδια οπτικών ινών



Χαρακτηριστικά οπτικών ινών

Τα οπτικά, γεωμετρικά, μηχανικά και περιβαλλοντικά χαρακτηριστικά του ITU-T G.652Οι οπτικές ίνες συμμορφώνονται με τον παρακάτω πίνακα:



Χαρακτηριστικά Ειδικές τιμές Μονάδες
Οπτικά χαρακτηριστικά
Διάμετρο πεδίου λειτουργίας σε 1310nm 9.1±0.5 μm
σε 1550nm 10.3 ± 0.7 χμ
Συντελεστής εξασθένισης σε 1310nm ≤0.36 dB/km
σε 1550nm ≤0.23 dB/km
Μη ομοιομορφία εξασθένισης ≤0.05 dB
Μηδενικό μήκος κύματος διασποράς (λ0) 1300 ¥1324 nm
Μέγιστη κενή κλίση διάσπασης (S)0max) ≤0.092 σ/ν2·km)
Συντελεστής διασποράς κατά τη διαδικασία πόλωσης (PMD)Q) ≤0.2
μήκος κύματος διαχωρισμού (λ)κ.κ.) ≤ 1260 nm
Συντελεστής διασποράς 12881339nm ≤3.5 σ/ν·km)
1550nm ≤ 18 σ/ν·km)
Ενεργός δείκτης διάθλασης ομάδας (N)Εφ) σε 1310nm 1.466 - Δεν ξέρω.
σε 1550nm 1.467 - Δεν ξέρω.
Γεωμετρικά χαρακτηριστικά
Διάμετρος επικάλυψης 125.0±1.0 μm
Μη κυκλική επένδυση ≤ 1.0 %
Διάμετρος επικάλυψης 245.0±10.0 μm
Λάθος συγκεντριστικότητας επικάλυψης ≤ 12.0 μm
Μη κυκλική επικάλυψη ≤6.0 %
Λάθος συγκεντριστικότητας επένδυσης πυρήνα ≤0.8 μm
Λάθος συγκεντριστικότητας επικάλυψης / επικάλυψης ≤ 12.0 μm
Μηχανικά χαρακτηριστικά
Κέρλινγκ ≥ 4 m
Δοκιμαστική πίεση ≥0.69 ΓΠΑ
Δύναμη της ταινίας επικάλυψης Μέση αξία 1.0-5.0 N
Αξία κορυφής 1.3-8.9 N
Απώλεια μακροελαστικής κάμψης Φ60mm, 100 κύκλους, σε 1550nm ≤0.05 dB
Φ32mm, 1 κύκλος, σε 1550nm ≤0.05 dB




Χαρακτηριστικά του καλωδίου

Κατασκευή καλωδίου και παράμετρος

Το υπερυψωμένο καλώδιο εδάφους περιέχει καλώδιο από χάλυβα επικάλυψη από αλουμίνιο και σωλήνα από ανοξείδωτο χάλυβα με οπτική ίνα.



Τύπος καλωδίου: OPGW-48B1.3-190[205].185.4]

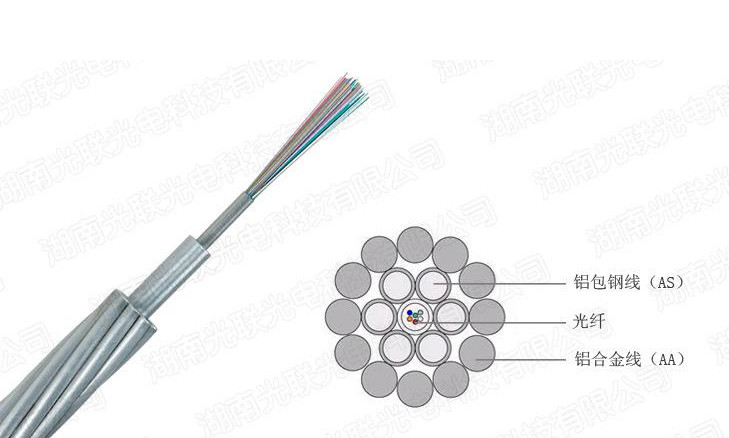

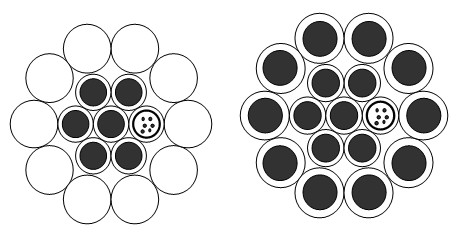

Διατομή του OPGW



Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα 0

Δομή   Υλικό - Όχι, όχι, όχι. Διαμέτρου υλικού
Φυτικές ίνες Γ.652.Δ 48
Κέντρο 20% καλώδιο AS 1 Διάμετρος 40,0 mm
Τάξη 1 Τύπος SUS 4 Διάμετρος 40,0 mm
20% καλώδιο AS 2 Διάμετρος 40,0 mm
Σκηνή 2 20% καλώδιο AS 12 Διάμετρος 40,0 mm






Προδιαγραφές OPGW



Άρθρα Τεχνικά δεδομένα
Αγκυροβόλητοι Κέντρο, στρώμα 1, στρώμα 2
Κατεύθυνση παρακράτησης Το εξωτερικό στρώμα είναι δεξιά.
Διάμετρος καλωδίου (ονομαστικός) 200,0 mm
Βάρος καλωδίου (περίπου) 1365kg/km
Υποστήριξη της διατομής AS Σύρμα 188.5mm2
Δυνατότητα τράβηξης (RTS) 205kN
Μοντέλο ελαστικότητας (E-Modulus) 162.0kN/mm2
Συντελεστής θερμικής επιμήκυνσης 13.0 × 10-6/K
Μέγιστη εργασιακή πίεση (40% RTS) 82.0kN
Καθημερινό στρες (EDS) 360,9 έως 51,25 kN
Αντίσταση συνεχούς ρεύματος σε 20°C 00,442 Ωμ/χλμ.
Σύνδρομος μικρού χρόνου (1,0s, 40°C~200°C) 13.62kA
Δυνατότητα ρεύματος βραχείας διάρκειας I2t 185.4kA2s
Ελάχιστη ακτίνα κάμψης Εγκατάσταση 30 φορές διάμετρος καλωδίου
Λειτουργία 15 φορές διάμετρος καλωδίου
Περιοχή θερμοκρασίας Εγκατάσταση -10°C~+60°C
Αποθήκευση και μεταφορά -40°C~+60°C
Λειτουργία -40°C~+80°C


Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα 1




Ταυτοποίηση χρώματος ινών και χαλαρών σωλήνων



Οι μεμονωμένες ίνες και οι χαλαροί σωλήνες πρέπει να συμμορφώνονται με το πρότυπο TIA/EIA-598-A και να χρησιμοποιούν τον ακόλουθο κωδικό χρώματος.



Σιδηρουργικός σωλήνας 1 (ήτοι ίνες αριθ. 1-12): Μοναδική λειτουργία οπτικής ινών (SM)

Χρώματα ινών

- Όχι, όχι. 1 2 3 4 5 6 7 8 9 10 11 12
Χρώμα Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό Κόκκινο Φύση Κίτρινο Βιολέτα Ροζ Ακουα



Σιδηρουργικός σωλήνας 2 (ινών αριθ. 13-24): μονοδιαμορφωμένη οπτική ίνα (SM)

Ένα μαύρο ιχνηλατητήρα (50 mm)

- Όχι, όχι. 13 14 15 16 17 18 19 20 21 22 23 24
Χρώμα Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό Κόκκινο Φύση Κίτρινο Βιολέτα Ροζ Ακουα
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Σιδηρουργικός σωλήνας 3 (ήτοι ίνες αριθ. 25-36): μονοδιαχείριση οπτικής ινών (SM)

Ένα μαύρο ιχνηλατητή (100 χιλιοστών)

- Όχι, όχι. 25 26 27 28 29 30 31 32 33 34 35 36
Χρώμα Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό Κόκκινο Φύση Κίτρινο Βιολέτα Ροζ Ακουα
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Σιδηρουργικός σωλήνας 4 (ήτοι ίνες αριθ. 37-48): Μοναδική οπτική ίνα (SM)

Ένα μαύρο ιχνηλατητή (150 mm)

- Όχι, όχι. 37 38 39 40 41 42 43 44 45 46 47 48
Χρώμα Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό Κόκκινο Φύση Κίτρινο Βιολέτα Ροζ Ακουα
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







Συσκευή και αποστολή





Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα 2Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα 3

Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε διαφορετικό τύπο τροχιάς (D,d,b,w1,w2) για την φόρτωση καλωδίου.

Κεντρικό αργίλιο καλωδίων κραμάτων OPGW-Aliminum που η staineless οπτική μονάδα χάλυβα 4





Σύσταση εγκατάστασης

Διαδικασία εγκατάστασης:

Χρησιμοποιήστε το IEEE Std 524-1992 και τις συνιστώμενες διαδικασίες της εταιρείας μας για την εγκατάσταση του OPGW, όπως συνιστάται.
