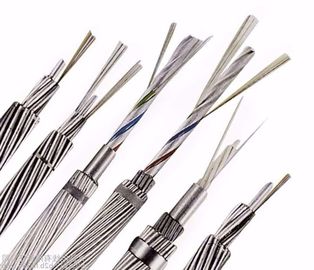

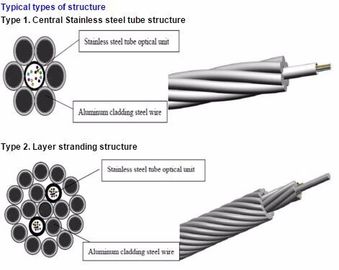

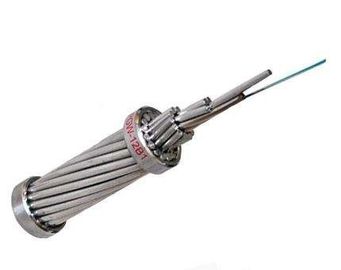

Το καλώδιο OPGW είναι ένας τύπος δομής καλωδίων με το σύνθετο της οπτικής μετάδοσης και του υπερυψωμένου επίγειου καλωδίου για τη μετάδοση δύναμης. Η εργασία του στη γραμμή μετάδοσης δύναμης και ως καλώδιο οπτικής ίνας και ως υπερυψωμένο επίγειο καλώδιο που μπορούν να παρέχουν την προστασία της απεργίας και της διεύθυνσης αστραπής του νομίσματος βραχυκυκλώματος. Το OPGW αποτελείται από την οπτική μονάδα σωλήνων ανοξείδωτου, χαλύβδινο σύρμα επένδυσης αργιλίου, καλώδιο κραμάτων αργιλίου. Έχει την κεντρικά δομή και το στρώμα σωλήνων ανοξείδωτου προσαράσσοντας τη δομή. Μπορούμε να σχεδιάσουμε τη δομή σύμφωνα με τη διαφορετικές περιβαλλοντική συνθήκη και τις απαιτήσεις πελατών.
Εφαρμογές
1.lighting η προστασία και διευθύνει το ρεύμα βραχυκυκλώματος.
2.Adapt για να αντικαταστήσει το ηλικίας επίγειο καλώδιο και τη νέα δομή του επίγειου καλωδίου υψηλής τάσης.
3.For νέο ή υπάρχον επίγειο καλώδιο.
Τεχνικά στοιχεία
| Λεπτομέρειες δομών | Ονομασμένος | Αριθ. | Διάμετρος | ||
| Κέντρο | 20%AS καλώδιο | 1 | 2.70 | χιλ. | |
| Στρώμα 1 | 20%AS καλώδιο | 4 | 2.70 | χιλ. | |
| SUS-σωλήνας | 2 | 2.70 | χιλ. | ||
| Στρώμα 2 | 20%AS καλώδιο | 10 | 2.70 | χιλ. | |
| Σύμφωνα με IEEE τα πρότυπα 1138, πρότυπα IEC 60794-4 | |||||
| Ίνα αριθ. & Τύπος | 48 | G652D | |||
| Τυποποιημένη διάμετρος | 13.50 | χιλ. | |||
| Ενισχυτική διατομή | 97.30 | mm2 | |||
| Τμήμα ΩΣ καλώδιο | 97.30 | mm2 | |||
| Κατά προσέγγιση μάζα | 687.0 | kg/km | |||
| Εκτιμημένη εκτατή δύναμη | 117.0 | kN | |||
| Μέγιστος - επιτρεπόμενη ένταση (40%RTS) | 46.8 | N/mm2 | |||
| Καθημερινή πίεση (25%RTS) | 29.3 | N/mm2 | |||
| Πίεση περιθωρίου πίεσης (70%RTS) | 81.9 | N/mm2 | |||
| Συντελεστής της ελαστικότητας | 162.0 | GPa | |||
| Θερμικός συντελεστής επιμήκυνσης | 13.0 | ×10-6/ºC | |||
| Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20ºC | 0,878 | Ω/km | |||
| Τρέχουσα ικανότητα βραχυκυκλώματος (40~200ºC, 0.25s) | 45.3 | kA2·s | |||
| Αναλογία μεταξύ του τραβήγματος και του βάρους | 17.40 | χλμ | |||
| Θερμοκρασία | Εγκατάσταση | -10ºC~+50 | ºC | ||
| Σειρά: | Μεταφορά και λειτουργία | -40ºC~+80 | ºC | ||

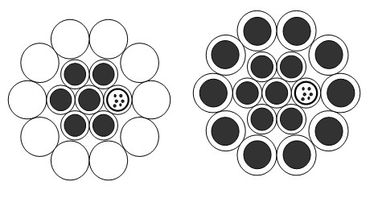

Διατομή
Η Co. Dongguan TW-SCIE, ΕΠΕ είναι από καιρό δεσμευμένη στην έρευνα και την ανάπτυξη και την επέκταση αγοράς των προϊόντων επικοινωνίας οπτικής ίνας. Τώρα έχει γίνει μια αναδυόμενη επιχείρηση υψηλής τεχνολογίας που ενσωματώνει την Ε&Α, την παραγωγή, τις πωλήσεις και την εφαρμοσμένη μηχανική δικτύων των προϊόντων επικοινωνίας οπτικής ίνας και έχει τα ανεξάρτητα δικαιώματα εισαγωγών και εξαγωγής. Η επιχείρηση έχει περάσει iso9001-2000 πιστοποίηση ποιοτικών συστημάτων διαχείρισης, το ραδιόφωνο και το πιστοποιητικό πρόσβασης τηλεοπτικών δικτύων, και έχει κερδίσει το πιστοποιητικό «περιεκτικής επιχείρησης ποιοτικής διαχείρισης τυποποιημένης» που εκδίδεται από το Υπουργείο επικοινωνιών και άλλων τιμών. Με τη δύναμή της και εξέταση τη γενική κατάσταση, η επικοινωνία Tewang αναπτύσσεται βαθμιαία προς μια σύγχρονη επιχείρηση υψηλής τεχνολογίας.
Τα πιστοποιητικά μας
ΠΡΟΣΙΤΟΤΗΤΑ
ROHS
TLC πιστοποιητικό τηλεπικοινωνιών
Περιβαλλοντική πιστοποίηση συστημάτων διαχείρισης
ISO9001: 2000
Πιστοποιητικό διπλωμάτων ευρεσιτεχνίας προτύπων χρήσης
Η ποιότητα & η υπηρεσία μας
Η Co. TW-SCIE, ΕΠΕ DONGGUAN είναι δεσμευμένη στην παροχή των υψηλότερων προϊόντων & των υπηρεσιών καλωδίων ποιοτικής οπτικής ίνας στους πελάτες μας από:
1.Consistently συνεδρίαση για την ποιότητα των προϊόντων και την απόδοση
2. Έγκαιρη παράδοση των προϊόντων και των υπηρεσιών για να καλύψει τις απαιτήσεις του πελάτη μας
3. Εξασφαλίζοντας ότι οι άνθρωποί μας εκπαιδεύονται κατάλληλα έτσι ώστε είναι ικανότεροι να εξυπηρετήσουν τους πελάτες μας.
