GYXTW
Κεντρικό χαλαρό καλώδιο οπτικών ινών

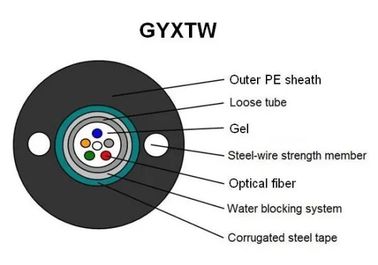

Οι ίνες τοποθετούνται σε ένα χαλαρό σωλήνα γεμάτο με μια ανθεκτική στο νερό ένωση πλήρωσης.έξω από τον κεντρικό χαλαρό σωλήνα περιβάλλεται από σύστημα αποκλεισμού νερού, η κυματοειδής ταινία από χάλυβα είναι επικαλυμμένη και από τις δύο πλευρές και συνδέεται με το εξωτερικό κάλυμμα PE.
Ειδικότητα
1Το διπλό σύρμα ως μέλος της πίεσης παρέχει εξαιρετική απόδοση πίεσης.
2Εξαιρετική μηχανική απόδοση.
3Εύκολη εγκατάσταση και λειτουργία
4Μικρή εξωτερική διάμετρος, ελαφρύ βάρος, σφιχτή δομή, εξαιρετική κάμψη
5. Καλές ιδιότητες ανθεκτικότητας στο νερό
Προδιαγραφές
Οπτικά χαρακτηριστικά
| Τύπος ινών |
Γ.652 |
Γ.655 |
50/125 μ |
620,5/125 τμ. |
|
Αδυνάμωση
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
<1,0 dB/km |
<1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Διάφραση ζώνης |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-χλμ |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Διάμετρο διακοπής καλωδίου μήκος κύματος cc |
< 1260 nm |
< 1450 nm |
|
|
Δομή και τεχνικές προδιαγραφές
| Αριθμός ινών |
Ονομαστική διάμετρος
(μμ)
|
Ονομαστικό βάρος
(kg/km)
|
Επιτρεπόμενο ελαστικό φορτίο
(Ν)
|
Επιτρεπόμενη αντοχή σε συντριβή
(N/100mm) |
| Σύντομη |
Μακροπρόθεσμα |
Σύντομη |
Μακροπρόθεσμα |
| 2 ~ 12 |
7.8 |
60 |
1500 |
600 |
1500 |
600 |
| 14 ~ 24 |
8.5 |
85 |
1500 |
600 |
1500 |
600 |
Σημείωση: Αυτό το δελτίο δεδομένων μπορεί να αποτελεί μόνο αναφορά, αλλά όχι συμπλήρωμα της σύμβασης.
περισσότερες λεπτομερείς πληροφορίες.
Εφαρμογή
Αεροπορική & Δόρυ
Συσκευή & Μεταφορά
Προφίλ εταιρείας
Ειδικευόμαστε στην κατασκευή ενός ευρέος φάσματος οπτικών καλωδίων, συμπεριλαμβανομένων των εναέριων και σωληνωτικών οπτικών καλωδίων, ταφικών καλωδίων, υποβρυχίων καλωδίων ινών, καλωδίων πεδίου ινών, ADSS, OPGW, FTTH Drop καλωδίων,ΔαχτυλόδεσμοςΗ κατασκευή τους γίνεται σύμφωνα με τα διεθνή πρότυπα ποιότητας ή με κατασκευές από σύνθετα υλικά σύμφωνα με τις προδιαγραφές των πελατών, ενσωματώνοντας και άλλες υπηρεσίες, εφόσον απαιτείται.
Δεσμεύσεις ποιότητας
Η ποιότητα των προϊόντων μας είναι σταθερά υψηλή. Κάθε τύμπανο καλωδίου δοκιμάζεται προσεκτικά με αυστηρά κριτήρια. Ως αποτέλεσμα, τα καλώδια μας όχι μόνο πληρούν, αλλά υπερβαίνουν το βιομηχανικό πρότυπο τις περισσότερες φορές.Έχουμε απόλυτη δέσμευση ποιότητας να ακολουθούμε αυστηρά τα αναδυόμενα πρότυπα και τις συνεχώς μεταβαλλόμενες τεχνολογίες στις επικοινωνίες δεδομένων..
Παρασκευάζουμε και δοκιμάζουμε καλώδια που συμμορφώνονται με τα ακόλουθα πρότυπα
| Μηχανικές επιδόσεις |
| Μέγιστη απόδοση έντασης |
Δελτίο ΕΚ 60794-1-2-E |
| Μαξ. Επιχείρηση Τενσία |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
Δελτίο ΕΚ 6079 -1-2-E3 |
| Δοκιμή επιπτώσεων |
Δελτίο ΕΚ 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
IEC 60794-1-2-E6 |
| Δοκιμή στροφής |
IEC 60794-1-2-E7 |
| Στροφή καλωδίου |
IEC 60794-1-2-E11A |
| Συντελεστής εξασθένισης |
ΔΕΥ-Τ Γ.652 |
| Δοκιμή δομής |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Κύκλος θερμοκρασίας |
Δελτίο ΕΚ 60794-1-2-F1 |
| Διείσδυση νερού |
Δελτίο ΕΚΑΧ αριθ. |
| Συμπληρωματική ροή αρχειοθέτησης |
IEC 60794-1-E14 |
