GYTS Τηλεπικοινωνίες Χάλυβα Τεκέτα Τυποποιημένο Τυποποιημένο
GYTS Εξωτερικό καλώδιο οπτικών ινών

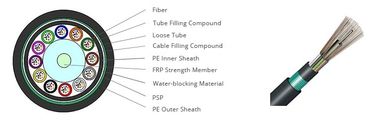

Κατασκευή

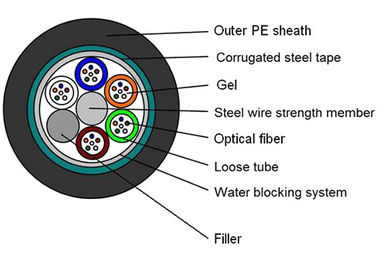

Η δομή του οπτικού καλωδίου GYTS είναι να τοποθετηθεί 9 / 125μm μονοτρόπης οπτικής ινών ή 50 / 125μm, 62.5 / 125μm πολυτρόπης οπτικής ινών (σιλικάνθρακα) σε ένα χαλαρό σωλήνα κατασκευασμένο από υλικό υψηλής ποιότητας που εμποδίζει το νερό,Το οποίο είναι γεμάτο με υδατο-αποκλειστικό συστατικό.Το κέντρο του πυρήνα του καλωδίου είναι ένας ενισχυμένος με μέταλλο πυρήνας.Ο χαλαρός σωλήνας και το σχοινί γεμίσματος περιστρέφονται γύρω από το κέντρο για να ενισχύσουν τον συμπαγές και στρογγυλό πυρήνα του καλωδίουΤο κενό στον πυρήνα του καλωδίου συμπληρώνεται με γεμιστήρα που εμποδίζει το νερό.
Οπτικό καλώδιο GYTS (στρωματικό θωρακισμένο οπτικό καλώδιο)
Ειδικότητα
◆ Το ίδιο το υλικό του χαλαρού σωλήνα έχει καλή αντοχή στην υδρόλυση και υψηλή αντοχή
◆ Γεμίζοντας τον σωλήνα με χαρακτηριστικό λίπος, ο οποίος παρέχει κρίσιμη προστασία σφράγισης για την οπτική ίνα
◆ Η κάλυψη PE έχει καλή αντοχή στην υπεριώδη ακτινοβολία
◆ Ένας ενιαίος κεντρικός πυρήνας ενίσχυσης από χάλυβα συμβάλλει στην παράλληλη και τεντωμένη λειτουργία του οπτικού καλωδίου
◆ αντοχή σε τέντωμα, αντοχή σε συσκότιση, αντοχή σε κρούση, αντοχή σε συντριβή, επανειλημμένη κάμψη, στροφή, κάμψη, στροφή (στροφή κάμψης δεν υπερβαίνει τους 90°) κλπ.έχει καλές μηχανικές ιδιότητες και θερμοκρασιακά χαρακτηριστικά
◆ Η διπλής όψης κυματοειδής ταινία από χάλυβα (PSP) βελτιώνει την αντοχή του οπτικού καλωδίου στη υγρασία και το κυματοειδές μέρος μπορεί να συνδυαστεί καλύτερα με PE για να γίνει η δομή πιο ισχυρή.
◆ Το οπτικό καλώδιο GYTS μονοτροπίας έχει υψηλή ταχύτητα μετάδοσης, μεγάλη απόσταση, καλή εμπιστευτικότητα, αντι-διαταραχές ηλεκτρομαγνητικού πεδίου, καλή μόνωση, καλή χημική σταθερότητα,μακρά διάρκεια ζωής και χαμηλή απώλειαΈχει καλά χαρακτηριστικά και οικονομικά οφέλη.
◆ Κατάλληλο για επικοινωνία μεγάλης απόστασης και επικοινωνία μεταξύ γραφείων
◆ Μέθοδος τοποθέτησης: αγωγός
◆ Εφαρμόσιμο εύρος θερμοκρασιών: ¥40 °C ¥ + 60 °C
Προδιαγραφές
Οπτικά χαρακτηριστικά
Τύπος ινών | Γ.652 | Γ.655 | 50/125 μ | 620,5/125 τμ. | |
Αδυνάμωση (+20X) |
850 nm | < 3,0 dB/km | < 3,3 dB/km | ||
1300 nm | <1,0 dB/km | <1,0 dB/km | |||
1310 nm | < 0,36 dB/km | < 0,40 dB/km | |||
1550 nm | < 0,22 dB/km | < 0,23 dB/km | |||
Διάφραση ζώνης | 850 nm | > 500 MHz-km | > 200 MHz-χλμ | ||
1300 nm | > 500 MHz-km | > 500 MHz-χλμ | |||
Αριθμητικό άνοιγμα | 0.200±0.015 NA | 0.275±0.015 NA | |||
Διάμετρο διακοπής καλωδίου μήκος κύματος cc | < 1260 nm | < 1450 nm |
Δομή και τεχνικές προδιαγραφές
Φυτικές ίνες Κόμη. |
Ονομαστικό Διάμετρος (μμ) |
Ονομαστικό Βάρος (kg/km) |
Μέγιστη ίνα Κατά σωλήνα |
Μέγιστος αριθμός (Συσσωρευτές+γεμιστήρες) |
Επιτρεπόμενο ελαστικό φορτίο (Ν) |
Επιτρεπόμενη αντοχή σε συντριβή (N/100mm) |
||
Σύντομη | Μακροπρόθεσμα | Σύντομη | Μακροπρόθεσμα | |||||
2 ~ 30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
32 έως 48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
50 ~ 72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
74~96 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
98~144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
Σημείωση:Το παρόν δελτίο δεδομένων μπορεί να αποτελεί μόνο αναφορά, αλλά όχι συμπλήρωμα της σύμβασης.
για περισσότερες λεπτομερείς πληροφορίες.
Παρασκευάζουμε και δοκιμάζουμε καλώδια που συμμορφώνονται με τα ακόλουθα πρότυπα
Μηχανικές επιδόσεις | |
Μέγιστη απόδοση έντασης | IEC 60794-1-2-E |
Μαξ. Επιχείρηση Τενσία | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 ¥1-2-E3 |
Δοκιμή επιπτώσεων | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | Δελτίο ΕΚ 60794 ∆1-2-Ε6 |
Δοκιμή στροφής | Δελτίο ΕΚ 60794 ∆1-2-Ε7 |
Στροφή καλωδίου | Δελτίο ΕΚΑΧ 60794-1-2-E11A |
Συντελεστής εξασθένισης | ΔΕΥ-Τ Γ.652 |
Δοκιμή δομής | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Κύκλος θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-12-F5B |
Συμπληρωματική ροή αρχειοθέτησης |
IEC 60794-1-E14 |
Εφαρμογή
Η εξωτερική επικοινωνία με μεγάλο πυρήνα οπτικό καλώδιο είναι κατάλληλο για την τοποθέτηση διαφόρων κατευθείαν θαμμένων αγωγών,και χρησιμοποιείται ευρέως στη μετάδοση επικοινωνίας μεγάλων αποστάσεων και επικοινωνίας μεταξύ γραφείων.
