GYTS53
Υπαίθριο θαμμένο δομών μεγάλος-πυρήνων επικοινωνίας άμεσα οπτικό καλώδιο ινών αντι-μυρμηγκιών διπλό θωρακισμένο
Constructure:

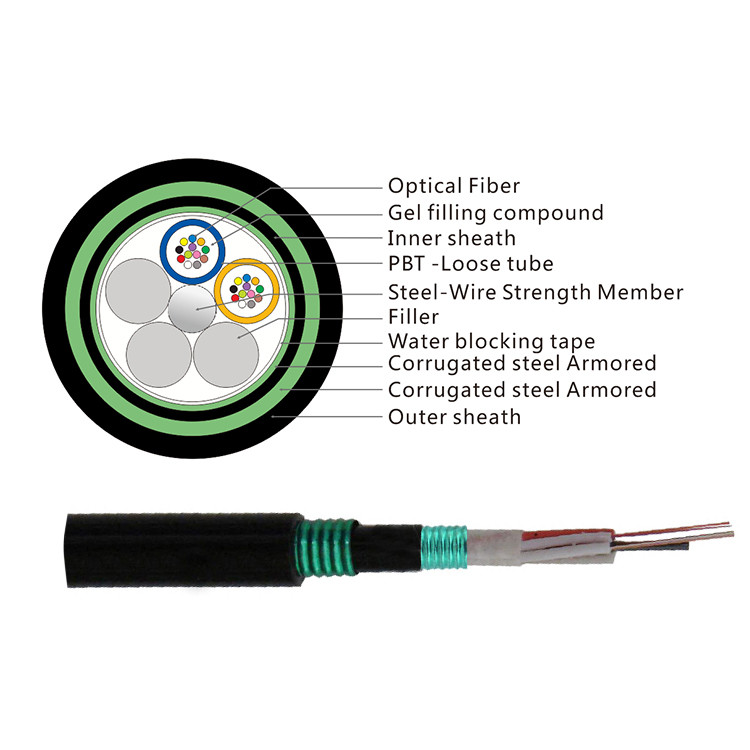

Η δομή του οπτικού καλωδίου GYTS53 είναι ότι η οπτική ίνα 250μm είναι τυλιγμένη σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών, και το χαλαρό σωλήνα γεμίζουν με την αδιάβροχη ένωση. Το κέντρο του πυρήνα καλωδίων είναι ένας ενισχυμένος μέταλλο πυρήνας. Για μερικά καλώδια οπτικής ίνας, ένα στρώμα του πολυαιθυλενίου (PE) πρέπει να εξωθηθεί έξω από τον ενισχυμένο μέταλλο πυρήνα. Ο χαλαρός σωλήνας (και σχοινί υλικών πληρώσεως) είναι στριμμένοι γύρω από τον κεντρικό πυρήνα ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων, και τα κενά στον πυρήνα καλωδίων καλύπτονται με τα εμποδίζοντας υλικά πληρώσεως νερού. Η πλαστική ντυμένη ταινία χάλυβα είναι κατά μήκος τυλιγμένη και έπειτα εξωθημένη με ένα στρώμα της εσωτερικής θήκης πολυαιθυλενίου. Το Double-sided πλαστικό έντυσε την ταινία χάλυβα (PSP) είναι κατά μήκος τυλιγμένο και έπειτα εξωθημένο με τη θήκη πολυαιθυλενίου για να διαμορφώσει τα καλώδια.
Χαρακτηριστικό γνώρισμα:
●Υιοθέτηση του αμφίδρομου στρώματος της «SZ» που στρίβει την τεχνολογία
●Γεμίζοντας την νερό-εμποδίζοντας αλοιφή βαθμιαία, νερό-που εμποδίζει στο πλήρες τμήμα
●Η ζώνη χάλυβα (αργίλιο) δεν έχει την αξιόπιστη σύνδεση με την άκρη, υψηλής αντοχής, και κανένα ράγισμα όταν στρίβεται
●Σταθερός έλεγχος μήκους ινών υπερβολικός
●Αφότου διαμορφώνεται το καλώδιο, η πρόσθετη μείωση της ίνας είναι σχεδόν μηδέν, και η αξία διασποράς δεν αλλάζει
●Η άριστη περιβαλλοντική απόδοση, εφαρμόσιμη σειρά θερμοκρασίας είναι -10 ℃ ~ + 70 ℃
Προδιαγραφή:
| Αρίθμηση ινών |
Ονομαστική διάμετρος (χιλ.) |
Ονομαστικό βάρος (kg/km) |
Ανώτατες ίνες ανά σωλήνα |
Ανώτατο αριθ. (Tubes+fillers) |
Επιτρεπόμενο εκτατό φορτίο (ν) |
Επιτρεπόμενη συντριβή
Αντίσταση
(N/100mm)
|
| Βραχυπρόθεσμος |
Μακροπρόθεσμος |
Βραχυπρόθεσμος |
Μακροπρόθεσμος |
| 2~30 |
13.2 |
162 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 32~48 |
13.8 |
175 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 50~72 |
14.6 |
205 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
16.0 |
230 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 98~144 |
17.6 |
285 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Διαθέσιμος κατόπην του αιτήματος του πελάτη |
Σημείωση:
1. Για τη φλόγα - το καλώδιο καθυστερούντω, εξωτερική θήκη μπορεί να αποτελεσθεί από το αλόγονο-ελεύθερο (LSZH) υλικό χαμηλός-καπνού, και ο τύπος είναι GYTZS.
2.Upon το αίτημα του πελάτη, καλώδια με τη διαμήκη λουρίδα χρώματος στην εξωτερική θήκη μπορεί να προσφερθεί. Περισσότερες λεπτομέρειες, παρακαλώ αναφέρονται στη σειρά GYTA.
3. Η ειδική δομή καλωδίων μπορεί να σχεδιαστεί και να κατασκευαστεί με το αίτημα του πελάτη.
Προδιαγραφές ινών
| Τεχνική παράμετρος της single-mode οπτικής ίνας ITU-τ G.652D (B1.3) |
| Χαρακτηριστικά |
Όροι |
Διευκρινισμένες τιμές |
Μονάδες |
| Οπτικά χαρακτηριστικά |
|
|
|
| Διάμετρος τομέων τρόπου (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Κόψτε το μήκος κύματος (λcc) |
|
≤1260 |
NM |
| Συντελεστής μείωσης |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Μακρο κάμπτοντας απώλεια |
φ75mm, 100circles, σε 1550nm |
≤0.1 |
DB |
| Μη-ομοιομορφία μείωσης |
|
≤0.05 |
DB |
| Συντελεστής διασποράς |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
CP (nm.km)
CP (nm.km)
CP (nm.km)
|
| Μηδέν μήκος κύματος διασποράς |
|
1300~1324 |
NM |
| Ανώτατη μηά κλίση διασποράς |
|
≤0.093 |
CP (NM2 .km) |
| Δείκτης ομάδας της διάθλασης (χαρακτηριστική αξία) |
1310nm
1550nm
|
1,466
1,467
|
|
| Γεωμετρικό χαρακτηριστικό |
|
|
|
| Διάμετρος επένδυσης |
|
125.0±1.0 |
µm |
| Concentricity πυρήνων/επένδυσης λάθος |
|
≤0.8 |
µm |
| Μη-κυκλικότητα επένδυσης |
|
≤1.0 |
% |
| Διάμετρος επιστρώματος |
|
245.0±10 |
µm |
| Concentricity επένδυσης/επιστρώματος λάθος |
|
≤12.0 |
|
| Μη-κυκλικότητα επιστρώματος |
|
≤8 |
% |
| Διάμετρος του χρωματισμένου επιστρώματος |
|
250.0±15 |
µm |
| Μηχανικό χαρακτηριστικό |
|
|
|
| Κατσάρωμα (ακτίνα) |
|
≥4 |
μ |
| Πίεση απόδειξης |
|
>0.69 |
Gpa |
| Δύναμη λουρίδων επιστρώματος |
Μέση τιμή
Τιμή κορυφής
|
1.0-5.0
1.3-8.9
|
Ν
Ν
|
| Δυναμική παράμετρος ευαισθησίας διάβρωσης πίεσης (αξία ND) |
|
≥20 |
|
Παράγουμε και εξετάζουμε το καλώδιο συμμορφωνόμαστε με την ακολουθία των προτύπων
| Μηχανική απόδοση |
| Ανώτατη απόδοση έντασης |
IEC 60794-1-2-ε |
| Μέγιστη ένταση λειτουργίας |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
IEC 6079 – 1-2-E3 |
| Δοκιμή αντίκτυπου |
IEC 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
IEC 60794-1-2-E6 |
| Torsion δοκιμή |
IEC 60794-1-2-E7 |
| Κάμψη καλωδίων |
IEC 60794-1-2-E11A |
| Συντελεστής μείωσης |
ITU-Τ G.652 |
| Δομική δοκιμή |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Ανακύκλωση θερμοκρασίας |
IEC 60794-1-2-F1 |
| Διείσδυση νερού |
IEC 60794-1-2-F5B |
| Αρχειοθετώντας σύνθετη ροή |
IEC 60794-1-E14
|
Πυρήνας καλωδίων
Οι χαλαροί σωλήνες είναι προσαραγμένοι γύρω από το κεντρικό μέλος δύναμης που χρησιμοποιεί τη SZ. Η προσάραξη της SZ τυλίγει τους σωλήνες σε μια κατεύθυνση για διάφορες στροφές, έπειτα στην άλλη κατεύθυνση.
Κεντρικό μέλος δύναμης
Το κεντρικό μέλος δύναμης αποτελείται από το χάλυβα που παρέχει και την εκτατή και δύναμη αντι-κουμπώματος στο καλώδιο.
Χαλαρός σωλήνας
Οι οπτικές ίνες στεγάζονται γεμισμένο στο ζελατίνα σωλήνα. Ο σωλήνας κατασκευάζεται με το βιομηχανικά τυποποιημένο PBT. Είναι χρωματισμένο για τον εύκολο προσδιορισμό σύμφωνα με το σχέδιο που παρουσιάζεται ανωτέρω.
Εμποδίζοντας υλικό νερού
Η γεμίζοντας ένωση, το εμποδίζοντας υλικό νερού μεταξύ του χαλαρού σωλήνα και η εσωτερική θήκη προστατεύουν το καλώδιο από την παρείσφρυση νερού.
Τεθωρακισμένο
Δύο στρώμα της ζαρωμένης ταινίας χάλυβα παρέχει την πρόσθετη δύναμη συμπίεσης καλωδίων, μέγιστη ιδιοκτησία αντι-συντριβής, προστασία τρωκτικών και εξοφλείει εφάπαξ ανθεκτική απόδοση.
Εξωτερικό σακάκι
Ένα μαύρο σακάκι πολυαιθυλενίου υψηλής πυκνότητας εξωθείται πέρα από τον πυρήνα καλωδίων και το ζαρωμένο τεθωρακισμένο ταινιών χάλυβα ως θήκη.
Χαρακτηρισμός θηκών καλωδίων
Κάθε καλώδιο τις ακόλουθες πληροφορίες χαρακτηρίζει σαφώς για το εξωτερικό σακάκι των καλωδίων:
a. Όνομα του κατασκευαστή.
b. Έτος κατασκευαστή
c. Τύπος καλωδίου και ίνας
d. Σημάδι μήκους (εκτύπωση σε κάθε μετρητή κανονικά)
e. Ή ως απαιτήσεις του πελάτη.
Εφαρμογή:
Κατάλληλος για τα γενικά έξοδα, σωλήνωση, κατευθύνετε τις θαμμένες και άλλες μεθόδους τοποθέτησης
