Οπτικό επίγειο καλώδιο 24 OPGW υπαίθριο εναέριο καλώδιο οπτικών ινών πυρήνων
Ο κεντρικός Al-καλυμμένος σωλήνας χάλυβα περιβάλλεται από τα ενιαία ή διπλά στρώματα των ντυμένων χαλύβδινων συρμάτων αργιλίου (ACS) ή των καλωδίων μιγμάτων ACS και των καλωδίων κραμάτων αργιλίου. Το al-καλυμμένο σχέδιο σωλήνων ανοξείδωτου αυξάνει τη διατομή του Al, για να φθάσει σε μια καλύτερη απόδοση αντίστασης ρευμάτων και αστραπής ελαττωμάτων. Ισχύστε για τη γραμμή μετάδοσης που απαιτεί τη μικρή διάμετρο και το μεγάλο ρεύμα ελαττωμάτων.
Χαρακτηριστικά γνωρίσματα
• Μεγάλη διάμετρος, μεγάλη ικανότητα ινών
• Η δομή είναι σταθερή και η αξιοπιστία είναι υψηλή
• Άριστη ικανότητα ενάντια στη δευτερεύουσα και σημαντική τρέχουσα ικανότητα βραχυκυκλώματος
• Το βέλτιστο σχέδιο προσάραξης μπορεί να λάβει το μήκος πλεονάσματος της δευτεροβάθμιας οπτικής ίνας
• Ο αριθμός σκελών μπορεί να σχεδιαστεί σε δύο ή τρία στρώματα
• Αντιστοιχία με τα καλώδια κοινού εδάφους
Speicfication
| |
Δομή |
Ανώτατη αρίθμηση ινών |
ΣΑΝ τμηματική περιοχή |
Dia. (χιλ.) |
Βάρος (kg/km) |
RTS (kN) |
20°C ΣΥΝΕΧΗΣ αντίσταση (O/km) |
40-200°C επιτρεπόμενη τρέχουσα ικανότητα βραχυκυκλώματος (KA2.S) |
| Opgw-24b1.3-100 [118 50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13.2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS, μονάδα 1/2.5 |
| Opgw-24b1.3-100 [60 74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
| 11/2.8/40AS, μονάδα 1/2.5 |
| Opgw-24b1.3-110 [133 63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS, μονάδα 1/2.5 |
| Opgw-24b1.3-110 [140 68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14.3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS, μονάδα 1/2.6 |
| Opgw-24b1.3-110 [67 95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14.1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
| 12/2.8/AA, μονάδα 1/2.7 |
≈74 (AA) |
Σημείωση: Αυτό το δελτίο μπορεί μόνο να είναι μια αναφορά, αλλά όχι ένα συμπλήρωμα στη σύμβαση. Παρακαλώ ελάτε σε επαφή με τις πωλήσεις για τις λεπτομέρειες.

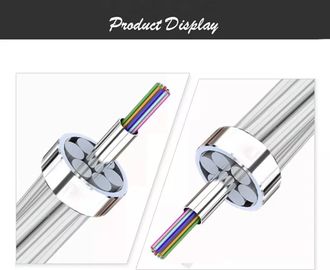

Εικόνες δομών και προϊόντων
Συσκευασία και ναυτιλία
Το καλώδιο παρέχεται στα μήκη όπως διευκρινίζεται στο pi ή ως απαίτηση. Κάθε μήκος θα σταλεί σε ένα χωριστό σίδηρος-ξύλινο τύμπανο. Η ελάχιστη διάμετρος βαρελιών του τυμπάνου δεν θα είναι λιγότερο από 30 φορές η διάμετρος καλωδίων.
Οι άκρες καλωδίων θα σφραγιστούν με τα πλαστικά καλύμματα προστασίας για να αποτρέψουν τη διείσδυση νερού. Οι άκρες θα είναι ευπρόσιτες για τη δοκιμή. Μια τελική έκθεση δοκιμής επιθεώρησης με τα στοιχεία απόδοσης μείωσης για κάθε ίνα είναι συνημμένη μέσα στο τύμπανο.
