Οπτικό επίγειο καλώδιο 72 OPGW υπαίθριο εναέριο καλώδιο οπτικών ινών πυρήνων

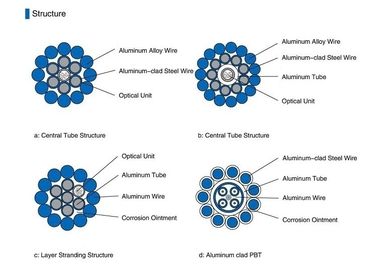

Το καλώδιο OPGW είναι ένας τύπος δομής καλωδίων με το σύνθετο της οπτικής μετάδοσης και του υπερυψωμένου επίγειου καλωδίου για τη μετάδοση δύναμης. Η εργασία του στη γραμμή μετάδοσης δύναμης και ως καλώδιο οπτικής ίνας και ως υπερυψωμένο επίγειο καλώδιο που μπορούν να παρέχουν την προστασία της απεργίας και της διεύθυνσης αστραπής του νομίσματος βραχυκυκλώματος. Το OPGW αποτελείται από την οπτική μονάδα σωλήνων ανοξείδωτου, χαλύβδινο σύρμα επένδυσης αργιλίου, καλώδιο κραμάτων αργιλίου. Έχει την κεντρικά δομή και το στρώμα σωλήνων ανοξείδωτου προσαράσσοντας τη δομή. Μπορούμε να σχεδιάσουμε τη δομή σύμφωνα με τη διαφορετικές περιβαλλοντική συνθήκη και τις απαιτήσεις πελατών.
Χαρακτηριστικά γνωρίσματα
1.Large διάμετρος, μεγάλη ικανότητα ινών
2.The η δομή είναι σταθερή και η αξιοπιστία είναι υψηλή
3.Excellent ικανότητα ενάντια στη δευτερεύουσα και σημαντική τρέχουσα ικανότητα βραχυκυκλώματος
4.The το βέλτιστο σχέδιο προσάραξης μπορεί να λάβει το μήκος πλεονάσματος της δευτεροβάθμιας οπτικής ίνας
5.The ο αριθμός σκελών μπορεί να σχεδιαστεί σε δύο ή τρία στρώματα
6.Match με τα καλώδια κοινού εδάφους
Speicfication
| Αρίθμηση καλωδίων |
Έξω sheathDiameter (ΚΚ) |
Βάρος (κλ) |
Ελάχιστη επιτρεπόμενη εκτατή δύναμη (ν) |
ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100mm) |
Ελάχιστη κάμπτοντας ακτίνα (ΚΚ) |
Θερμοκρασία αποθήκευσης (°C) |
| βραχυπρόθεσμος |
μακροπρόθεσμος |
βραχυπρόθεσμος |
μακροπρόθεσμος |
βραχυπρόθεσμος |
μακροπρόθεσμος |
| 72 |
13.5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Σημείωση: Αυτό το δελτίο μπορεί μόνο να είναι μια αναφορά, αλλά όχι ένα συμπλήρωμα στη σύμβαση. Παρακαλώ ελάτε σε επαφή με τις πωλήσεις για τις λεπτομέρειες.
Δομικές παράμετροι
| Πρότυπο καλωδίων |
Opgw-60 |
Opgw-70 |
Opgw-90 |
Opgw-110 |
Opgw-130 |
| Αριθμός το /diameter (χιλ.) σωλήνα ανοξείδωτου |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Αριθμός το /diameter καλωδίου Al (χιλ.) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Αριθμός το /diameter καλωδίου ACS (χιλ.) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Διάμετρος του καλωδίου (χιλ.) |
10.5 |
12.0 |
13.0 |
14.0 |
15.0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Βάρος καλωδίων (kg/km) |
415 |
320 |
374 |
432 |
527 |
| ΣΥΝΕΧΗΣ αντίσταση (200C W/km) |
1.36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Συντελεστής της ελαστικότητας (Gpa) |
162.0 |
96.1 |
95.9 |
95.6 |
97.8 |
| συντελεστής της γραμμικής θερμικής επέκτασης (1/×10-6) |
12.6 |
17.8 |
17.8 |
17.8 |
17.2 |
| Ικανότητα βραχυκυκλώματος (Κα ² s) |
24.0 |
57.3 |
78.9 |
105.8 |
150.4 |
| Μέγιστη θερμοκρασία λειτουργίας (γ) |
200 |
200 |
200 |
200 |
200 |
Συσκευασία και ναυτιλία
Το καλώδιο παρέχεται στα μήκη όπως διευκρινίζεται στο pi ή ως απαίτηση. Κάθε μήκος θα σταλεί σε ένα χωριστό σίδηρος-ξύλινο τύμπανο. Η ελάχιστη διάμετρος βαρελιών του τυμπάνου δεν θα είναι λιγότερο από 30 φορές η διάμετρος καλωδίων.
Οι άκρες καλωδίων θα σφραγιστούν με τα πλαστικά καλύμματα προστασίας για να αποτρέψουν τη διείσδυση νερού. Οι άκρες θα είναι ευπρόσιτες για τη δοκιμή. Μια τελική έκθεση δοκιμής επιθεώρησης με τα στοιχεία απόδοσης μείωσης για κάθε ίνα είναι συνημμένη μέσα στο τύμπανο.
