GYFTY
Ο χαλαρός σωλήνας προσάραξε την μη-θωρακισμένα υπαίθρια κεραία πυρήνων 2-144 & το καλώδιο οπτικών ινών επικοινωνίας αγωγών
Δομή:

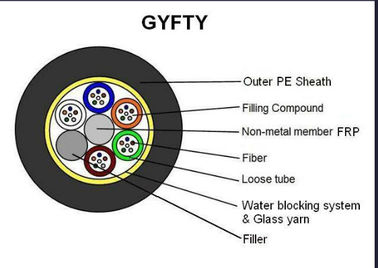

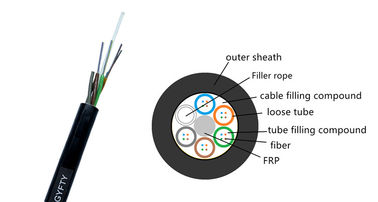

Η δομή του οπτικού καλωδίου GYFTY είναι ότι η οπτική ίνα 250μm είναι τυλιγμένη σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών, και το χαλαρό σωλήνα γεμίζουν με την αδιάβροχη ένωση.
Το κέντρο του πυρήνα καλωδίων είναι ένα ενισχυμένο ίνα υάλου πλαστικό (FRP). Ο χαλαρός σωλήνας (και σχοινί υλικών πληρώσεως) είναι στριμμένοι γύρω από τον κεντρικό πυρήνα ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων. Τα κενά στον πυρήνα καλωδίων καλύπτονται με τα εμποδίζοντας υλικά πληρώσεως νερού. Ένα στρώμα της εσωτερικής θήκης πολυαιθυλενίου εξωθείται έξω από τον πυρήνα καλωδίων για να διαμορφώσει ένα καλώδιο.
●Ο χαλαρός σωλήνας προστατεύει μιά φορά έντυσε τη οπτική ίνα
●Ο χαλαρός σωλήνας είναι στριμμένος γύρω από την ενίσχυση
●Η ενίσχυση είναι στο κέντρο του οπτικού καλωδίου
Χαρακτηριστικό γνώρισμα:
●Υιοθετήστε το αμφίδρομο στρώμα της «SZ» στρίβοντας την τεχνολογία
●Γεμίζοντας την εμποδίζοντας αλοιφή νερού βαθμιαία, πλήρες φράξιμο νερού τμημάτων
●Οι ζώνες χάλυβα (αργίλιο) δεν έχουν την αξιόπιστη σύνδεση, υψηλής αντοχής και κανένα ράγισμα όταν στρίβεται
●Σταθερός έλεγχος μήκους ινών
●Αφότου διαμορφώνεται το καλώδιο, η πρόσθετη μείωση της οπτικής ίνας είναι σχεδόν μηδέν, και η αξία διασποράς δεν αλλάζει
●Η άριστη περιβαλλοντική απόδοση, εφαρμόσιμη σειρά θερμοκρασίας είναι -10 ℃ ~ + 70 ℃
Προδιαγραφή:
Γενικές προδιαγραφές
| Τύπος καλωδίων |
GYFTY |
| Τύπος ινών |
G652D |
| Εφαρμογή |
Υπεραστική επικοινωνία, τοπικό LAN |
| Συνιστώμενες μέθοδοι εγκαταστάσεων |
Εναέριος |
| Περιβάλλον |
Υπαίθριος |
| Σειρά θερμοκρασίας |
-40℃ σε 70℃ |
2.2 προδιαγραφές ινών
| Τεχνική παράμετρος της single-mode οπτικής ίνας ITU-τ G.652D (B1.3) |
| Οπτικά χαρακτηριστικά |
|
|
|
| Διάμετρος τομέων τρόπου (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Κόψτε το μήκος κύματος (λcc) |
|
≤1260 |
NM |
| Συντελεστής μείωσης |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Μακρο κάμπτοντας απώλεια |
φ75mm, 100circles, σε 1550nm |
≤0.1 |
DB |
| Μη-ομοιομορφία μείωσης |
|
≤0.05 |
DB |
| Συντελεστής διασποράς |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
CP (nm.km)
CP (nm.km)
CP (nm.km)
|
| Μηδέν μήκος κύματος διασποράς |
|
1300~1324 |
NM |
| Ανώτατη μηά κλίση διασποράς |
|
≤0.093 |
CP (NM2 .km) |
| Δείκτης ομάδας της διάθλασης (χαρακτηριστική αξία) |
1310nm
1550nm
|
1,466
1,467
|
|
| Γεωμετρικό χαρακτηριστικό |
|
|
|
| Διάμετρος επένδυσης |
|
125.0±1.0 |
µm |
| Concentricity πυρήνων/επένδυσης λάθος |
|
≤0.8 |
µm |
| Μη-κυκλικότητα επένδυσης |
|
≤1.0 |
% |
| Διάμετρος επιστρώματος |
|
245.0±10 |
µm |
| Concentricity επένδυσης/επιστρώματος λάθος |
|
≤12.0 |
µm |
| Μη-κυκλικότητα επιστρώματος |
|
≤8 |
% |
| Διάμετρος του χρωματισμένου επιστρώματος |
|
250.0±15 |
µm |
| Μηχανικό χαρακτηριστικό |
|
|
|
| Κατσάρωμα (ακτίνα) |
|
≥4 |
μ |
| Πίεση απόδειξης |
|
>0.69 |
Gpa |
| Δύναμη λουρίδων επιστρώματος |
Μέση τιμή
Τιμή κορυφής
|
1.0-5.0
1.3-8.9
|
Ν
Ν
|
| Δυναμική παράμετρος ευαισθησίας διάβρωσης πίεσης (αξία ND) |
|
≥20 |
|
Εφαρμογή:
Κατάλληλος για τα γενικά έξοδα, σωλήνωση, κατευθύνετε τις θαμμένες και άλλες μεθόδους τοποθέτησης
