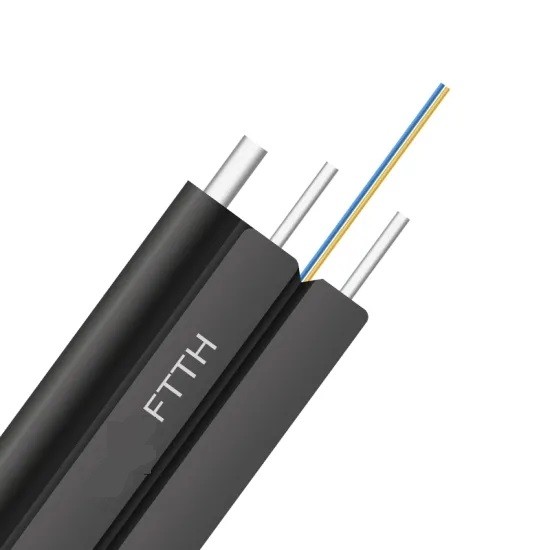

Δομή καλωδίου

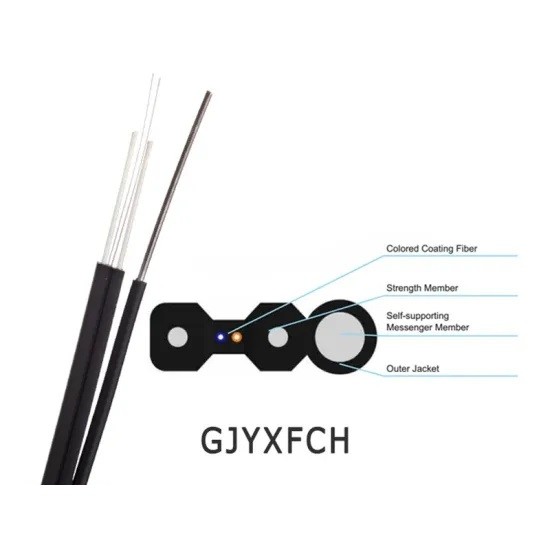

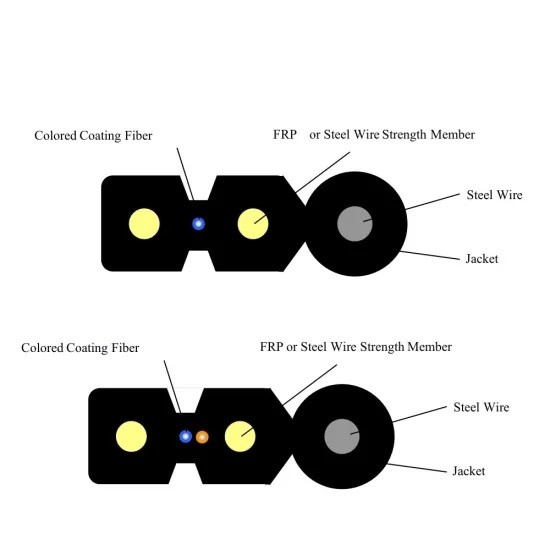

Ο σχεδιασμός της εγκάρσιας τομής είναι τύπου bow-tie και αποτελείται από δύο παράλληλα ατσάλινα σύρματα ως μέλη αντοχής, με ευέλικτη ανθεκτική ίνα G657A1 στη μέση.Η εξωτερική κάλυψη μπορεί να είναι κατασκευασμένη από υλικό PE ή LSZH, και ο αγγελιοφόρος είναι ένα ατσάλινο σύρμα 1,0 mm.
Κατασκευή προϊόντων
Φυτικές ίνες
250 μm χρωματικές ίνες
Πλαστικό ενισχυμένο με υαλοειδή (FRP) ή ατσάλινο σύρμα.
Συμμετέχοντα μέλος
Ατσάλινο σύρμα
Εξωτερικό μπουφάν
Ανθεκτικό στις υπεριώδεις ακτίνες και στη φλόγα LSZH
Χαρακτηριστικά
Είναι συμπαγής, μαλακή, ευέλικτη, εύκολη εγκατάσταση.
Εφαρμογές
Το καλώδιο αυτό χρησιμοποιείται συνήθως ως καλώδιο πρόσβασης σε δίκτυα εξωτερικών προς εσωτερικούς χώρους πελατών.ειδικά για καλωδίωση εσωτερικής ή εξωτερικής εναέριας πρόσβασης.
Οπτικά χαρακτηριστικά
| Τύπος ινών |
Αδυνάμωση |
Υπεργεμισμένη ζώνη εκτόξευσης |
Αποτελεσματικό εύρος ζώνης |
μήκος σύνδεσης Ethernet 10GB/S |
Μίν ακτίνα κάμψης |
| Προϋποθέσεις |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
|
| Μονάδα |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
χμ |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/1.0 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/1.0 |
≥200/500 |
|
|
30 |
| ΟΜ3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
3.0/1.0 |
≥3500/500 |
≥ 4700 |
≥ 550 |
30 |
| Β1-ΟΜ3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| Β1-ΟΜ4 |
|
3.0/1.0 |
≥3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Δομή και τεχνικές προδιαγραφές
| Αριθμός ινών |
Διάμετρος καλωδίου
(μμ)
|
Βάρος καλωδίου
(kg/km)
|
Δυνατότητα τράβηξης
(N/100mm)
|
Αντοχή σε συντριβή
(N/100mm)
|
| Σύντομη |
Μακροπρόθεσμα |
Σύντομη |
Μακροπρόθεσμα |
| 1-4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6-12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Σημείωση
Το παρόν δελτίο δεδομένων προορίζεται για αναφορά, επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες.
Ο πυρήνας του καλωδίου αποτελείται από χρωματιστή ίνα επίστρωσης με διάμετρο 250 μm.
Οι ανθεκτικές και συντριπτικές ιδιότητες του καλωδίου συμμορφώνονται με τις τιμές που καθορίζονται στον πίνακα όταν χρησιμοποιούνται στοιχεία αντοχής FRP και χάλυβα.
