Σύνθετο σύρμα γείωσης από οπτικές ίνες

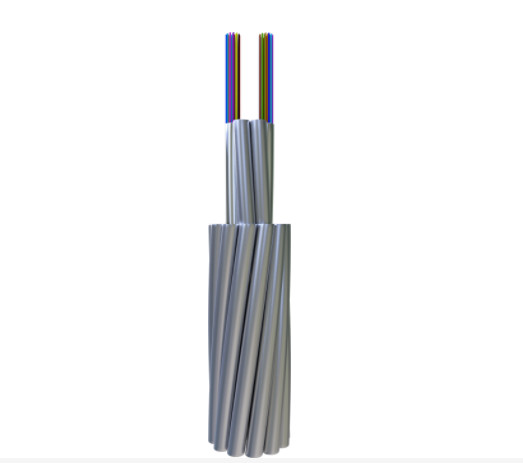

Ένα OPGW είναι ένα καλώδιο που έχει οπτική ίνα στο εσωτερικό και εξυπηρετεί δύο σκοπούς: ως καλώδιο εδάφους και για επικοινωνία.και νέες δαπάνες.

Χαρακτηριστικά

Οι σωλήνες από ανοξείδωτο χάλυβα γεμάτοι με τζελ προστατεύουν και υποστηρίζουν τις οπτικές ίνες.Αυτό το καθιστά ισχυρό και αξιόπιστο με καλές ηλεκτρικές και μηχανικές ιδιότητες.





	Αδυνάμωση				Διάφραση ζώνης		Διασκορπισμός κατάστασης πόλωσης
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Ατομικές ίνες	Αξία συνδέσμου σχεδιασμού (M=20, Q=0,01%)
G652D	Επικεφαλής	Επικεφαλής	≤ 0,35 dB/km	≤ 0,21 dB/km	Επικεφαλής	Επικεφαλής	≤0,20ps/km	≤0,1ps/km
G655	Επικεφαλής	Επικεφαλής	Επικεφαλής	≤ 0,22 dB/km	Επικεφαλής	Επικεφαλής	≤0,20ps/km	≤0,1ps/km
50/125μm	≤ 3,0 dB/km	≤1,0 dB/km	Επικεφαλής	Επικεφαλής	≥ 600MHz.km	≥1200MHz.km	Επικεφαλής	Επικεφαλής
620,5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	Επικεφαλής	Επικεφαλής	≥ 200MHz.km	≥ 600MHz.km	Επικεφαλής	Επικεφαλής

Απόδοση

	Κατανομή	Υλικό	Αξία
Κατασκευή	Οπτικές ίνες	G652D/G655 κλπ.	2 - 144
	Προστατευτικός σωλήνας	Σωλήνες από ανοξείδωτο χάλυβα	1.5 - 6mm
	Στραγγαλισμένη γραμμή	Σύρμα AS/σύρμα AA/Al Rod	1.5 - 6mm
	Μέγιστη διάμετρος		30 χιλιοστά
	Μαξ. Διατομή		500 mm2
Χαρακτηριστικό	Σύμφωνα με τα πρότυπα DL/T 832, IEC60794-4-10, IEEE1138
	Μέγιστη αντοχή σε έλξη (RTS) (kN)		700
	Μέγιστη αντοχή σε συντριβή ((N/100mm)		3000
	Μέγιστη χωρητικότητα μικρού ρεύματος (40 °C έως 200 °C) ((kA2s)		2000
	Ελάχιστη ακτίνα κάμψης (δυναμική)		20D
	Ελάχιστη ακτίνα κάμψης (στατική)		15D
Περιβαλλοντική απόδοση	Εγκατάσταση (°C)		-10 έως +50
	Μεταφορά και λειτουργία (°C)		-40 έως +65

Σημείωση: D είναι η διάμετρος του καλωδίου.

Ειδικός τύπος και τεχνικά δεδομένα

- Όχι, όχι, όχι.	Τεχνικά δεδομένα
	Τύπος προϊόντος	Τύπος δομής	Μέγιστο. Κόμη.	Τμήμα καλωδίου AS (mm2)	Διάμετρος (μμ)	Βάρος καλωδίου (kg/km)	Κατηγορία αντοχής στη σύσφιξη (kN)	20°CDC Αντίσταση (Ω/km)	Δυναμικότητα ρεύματος βραχείας διάρκειας (40-200°C kA2.s)
1	ΟΠΓΟ-48Β1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, οπτική μονάδα 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤0.98	≥ 45
2	Οπτικοακουστικές συσκευές	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, οπτική μονάδα 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤0.52	≥ 67
3	ΟPGW-24B1.3-100-[118;50]	Δελτίο ΕΚ 6/2011, αριθ. 11/2.8/20AS, οπτική μονάδα 1/2.5	24	≈ 100	13.2	≤ 674	≥118	≤0.93	≥ 50
4	ΟPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, οπτική μονάδα 1/2.5	24	≈ 100	13.2	≤ 479	≥ 60	≤0.49	≥ 74
5	ΟPGW-24B1.3-110-[133;63]	Δελτίο ΕΚ 6/2011, αριθ. 10/3.2/20AS, οπτική μονάδα 1/2.5	24	≈ 110	14	≤ 760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, οπτική μονάδα 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, οπτική μονάδα 1/2.7	24	≈ 37 ≈74(AA)	14.1	≤ 473	≥ 67	≤0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, οπτική μονάδα 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤0.77	≥ 73
9	ΟPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, οπτική μονάδα 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, οπτική μονάδα 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, οπτική μονάδα 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤0.76	≥ 76
12	ΟPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, οπτική μονάδα 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, οπτική μονάδα 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤0.40	≥114
14	ΟPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, οπτική μονάδα 1/2.9	36	≈ 130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, οπτική μονάδα 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, οπτική μονάδα 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤0.40	≥137
17	ΟPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, οπτική μονάδα 1/3.1	36	≈ 140	16.1	≤ 995	≥175	≤0.65	≥ 100
18	ΟΠΓΒ-36Β1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, οπτική μονάδα 1/3.1	36	≈ 140	16.1	≤ 850	≥115	≤0.45	≥ 140
19	ΟPGW-36B1.3-145-[86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, οπτική μονάδα 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤0.31	≥ 170
20	ΟΠΓΒ-48Β1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, οπτική μονάδα 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤0.60	≥ 123
21	ΟPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, οπτική μονάδα 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤0.42	≥165
22	ΟPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, οπτική μονάδα 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤0.33	≥195
23	ΟPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, οπτική μονάδα 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤0.64	≥ 110
24	ΟPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, οπτική μονάδα 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤0.45	≥147
25	ΟΠΓΒ-48Β1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, οπτική μονάδα 1/3.4	48	≈170	17.6	≤1190	≥ 198	≤0.54	≥ 150
26	ΟPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, οπτική μονάδα 2/3.5	72	≈170	18.2	≤1187	≥ 199	≤0.54	≥156
27	ΟPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, οπτική μονάδα 1/3.5	48	≈ 180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, οπτική μονάδα 1/3.5	48	≈ 180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, οπτική μονάδα 1/3.5	48	≈ 180	18.2	≤1071	≥147	≤0.35	≥ 234
30	ΟPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, οπτική μονάδα 1/3.5	48	≈ 180	18.2	≤ 888	≥113	≤0.28	≥ 262
31	Οπτικοακουστικές συσκευές243.4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Οπτική μονάδα 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤0.38	≥ 243.4

Άλλοι τύποι και αριθμοί οπτικών ινών, συρματοπλέγματα διατίθενται κατόπιν αιτήματος.

Χαρακτηριστικά μηχανικής και περιβαλλοντικής δοκιμής

Άρθρο	Μέθοδος δοκιμής	Απαιτήσεις
Εντάσεις	IEC 60794-1-2-E1 Φορτίο: σύμφωνα με τη δομή του καλωδίου μήκος δείγματος: τουλάχιστον 10 μέτρα, μήκος συνδεδεμένου δείγματος: τουλάχιστον 100 μέτρα Διάρκεια: 1 λεπτό	40%RTS χωρίς πρόσθετη πίεση ινών (< 0,01%), χωρίς πρόσθετη εξασθένιση (0,03dB). 60% RTS φορτίο ινών≤0,25%,πρόσθετη εξασθένιση≤0,05dB (Δεν υπάρχει πρόσθετη εξασθένιση μετά τη δοκιμή).
Σπασμός	Δελτίο ΕΚ 60794-1-2-E3 Φορτίο: σύμφωνα με τον παραπάνω πίνακα, τρία σημεία Διάρκεια: 10 λεπτά	Πρόσθετη εξασθένιση σε 1550nm ≤0,05dB/ϊνών· Καμία ζημιά στα στοιχεία
Διείσδυση νερού	Δελτίο ΕΚΑΧ αριθ. Χρόνος: 1 ώρα μήκος δείγματος: 0,5 m Υψόμετρο νερού: 1 m	Δεν υπάρχει διαρροή νερού.
Κύκλος θερμοκρασίας	Δελτίο ΕΚ 60794-1-2-F1 μήκος δείγματος: τουλάχιστον 500 m Περιοχή θερμοκρασίας: -40°C έως +65°C Τύποι: 2 Χρόνος διαμονής της δοκιμής θερμοκρασίας: 12 ώρες	Η μεταβολή του συντελεστή εξασθένησης πρέπει να είναι μικρότερη από 0,1 dB/km στα 1550 nm.

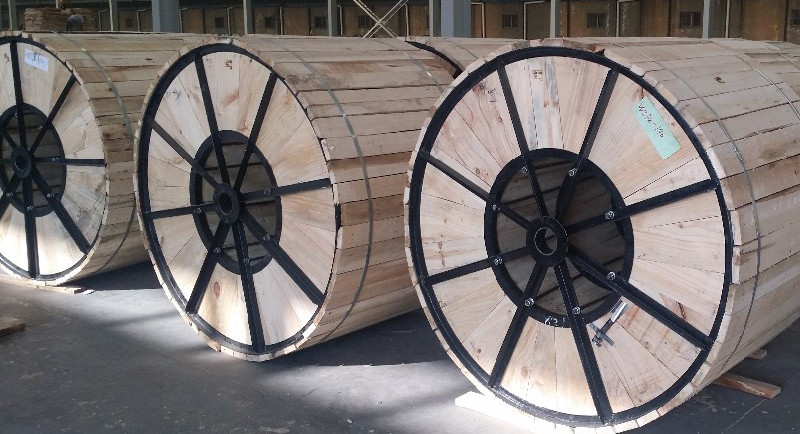

Συσκευή και αποστολή
