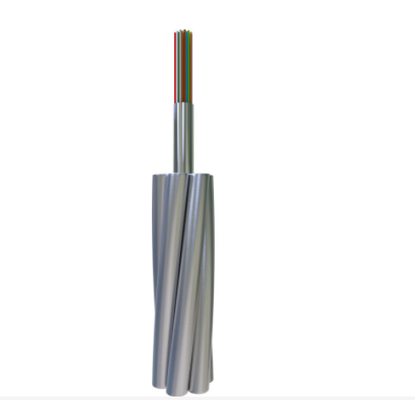

Αερομεταλλευτικό συρματόπλεγμα από σύνθετες οπτικές ίνες (μονοσωλήνες)

Χαρακτηριστικά

Η προστασία και η υποστήριξη των οπτικών ινών παρέχονται από σωλήνες από ανοξείδωτο χάλυβα που γεμίζουν με υδροφοβικό τζελ.Οι σωλήνες έχουν μικρή διάμετρο και ελαφρύ βάρος, γεγονός που έχει ως αποτέλεσμα χαμηλό πρόσθετο φορτίο στον πύργο.που το κάνει εύκολο να συναρμολογηθεί.

	Αδυνάμωση				Διάφραση ζώνης		Διασκορπισμός κατάστασης πόλωσης
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Ατομικές ίνες	Αξία συνδέσμου σχεδιασμού (M=20, Q=0,01%)
G652D	Επικεφαλής	Επικεφαλής	≤ 0,35 dB/km	≤ 0,21 dB/km	Επικεφαλής	Επικεφαλής	≤0,20ps/km	≤0,1ps/km
G655	Επικεφαλής	Επικεφαλής	Επικεφαλής	≤ 0,22 dB/km	Επικεφαλής	Επικεφαλής	≤0,20ps/km	≤0,1ps/km
50/125μm	≤ 3,0 dB/km	≤1,0 dB/km	Επικεφαλής	Επικεφαλής	≥ 600MHz.km	≥1200MHz.km	Επικεφαλής	Επικεφαλής
620,5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	Επικεφαλής	Επικεφαλής	≥ 200MHz.km	≥ 600MHz.km	Επικεφαλής	Επικεφαλής

Κατασκευές και Απόδοση

	Κατανομή	Υλικό	Αξία
Κατασκευή	Οπτικές ίνες	G652D/G655 κλπ.	2 - 48
	Προστατευτικός σωλήνας	Σωλήνες από ανοξείδωτο χάλυβα	1.5 - 6mm
	Στραγγαλισμένη γραμμή	Σύρμα AS/σύρμα AA/Al Rod	1.5 - 6mm
	Μέγιστη διάμετρος		18 χιλιοστά
	Μαξ. Διατομή		200 mm2
Χαρακτηριστικό	Σύμφωνα με τα πρότυπα DL/T 832, IEC60794-4-10, IEEE1138
	Μέγιστη αντοχή σε έλξη (RTS) (kN)		280
	Μέγιστη αντοχή σε συντριβή ((N/100mm)		2200
	Μέγιστη χωρητικότητα μικρού ρεύματος (40 °C-200 °C) ((kA2s)		100
	Ελάχιστη ακτίνα κάμψης (δυναμική)		20D
	Ελάχιστη ακτίνα κάμψης (στατική)		15D
Περιβαλλοντική απόδοση	Εγκατάσταση (°C)		-10 έως +50
	Μεταφορά και λειτουργία (°C)		-40 έως +65

Σημείωση: D είναι η διάμετρος του καλωδίου.

Ειδικός τύπος και τεχνικά δεδομένα

- Όχι, όχι, όχι.	Τεχνικά δεδομένα
	Τύπος προϊόντος	Τύπος δομής	Μέγιστος αριθμός ινών	Τμήμα καλωδίου AS (mm2)	Διάμετρος (μμ)	Βάρος καλωδίου (kg/km)	Κατηγορία αντοχής στη σύσφιξη (kN)	20°CDC Αντίσταση (Ω/km)	Δυναμικότητα ρεύματος βραχείας διάρκειας (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51][9]	6/3.0/20AS, οπτική μονάδα 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥9
2	ΟPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, οπτική μονάδα 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, οπτική μονάδα 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, οπτική μονάδα 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤0.70	≥ 38

Άλλοι τύποι και αριθμοί οπτικών ινών, συρματοπλέγματα διατίθενται κατόπιν αιτήματος.

Χαρακτηριστικά μηχανικής και περιβαλλοντικής δοκιμής

Άρθρο	Μέθοδος δοκιμής	Απαιτήσεις
Εντάσεις	IEC 60794-1-2-E1 Φορτίο: σύμφωνα με τη δομή του καλωδίου μήκος δείγματος: τουλάχιστον 10 μέτρα, μήκος συνδεδεμένου δείγματος: τουλάχιστον 100 μέτρα Διάρκεια: 1 λεπτό	40%RTS χωρίς πρόσθετη πίεση ινών (< 0,01%), χωρίς πρόσθετη εξασθένιση (0,03dB). 60% RTS φορτίο ινών≤0,25%,πρόσθετη εξασθένιση≤0,05dB (Δεν υπάρχει πρόσθετη εξασθένιση μετά τη δοκιμή).
Σπασμός	Δελτίο ΕΚ 60794-1-2-E3 Φορτίο: σύμφωνα με τον παραπάνω πίνακα, τρία σημεία	Πρόσθετη εξασθένιση σε 1550nm ≤0,05dB/ϊνών· Καμία ζημιά στα στοιχεία
Διείσδυση νερού	Δελτίο ΕΚΑΧ αριθ. Χρόνος: 1 ώρα μήκος δείγματος: 0,5 m ύψος νερού: 1 m	Δεν υπάρχει διαρροή νερού.
Κύκλος θερμοκρασίας	Δελτίο ΕΚ 60794-1-2-F1 μήκος δείγματος: τουλάχιστον 500 m εύρος θερμοκρασίας: -40 °C έως +65 °C Τύποι: 2 Χρόνος διαμονής της δοκιμής θερμοκρασίας: 12 ώρες	Η μεταβολή του συντελεστή εξασθένησης πρέπει να είναι μικρότερη από 0,1 dB/km στα 1550 nm.
