OPGW αεροκίνητο σύρμα 24/48 πυρήνα OPGW καλώδιο οπτικών ινών με μονό τρόπο G652D
Τύπος κεντρικού χαλαρού σωλήνα
Οι ίνες τοποθετούνται χαλαρά σε ένα σφραγισμένο και ανθεκτικό στο νερό σωλήνα από ανοξείδωτο χάλυβα γεμάτο με πηκτικό τζελ.Αυτό το σωλήνα παρέχει προστασία στη ίνα κατά την εγκατάσταση και τη λειτουργία σε σκληρές περιβαλλοντικές συνθήκεςΤο ανοξείδωτο οπτικό σωλήνα βρίσκεται στο κέντρο του καλωδίου και προστατεύεται από ένα ή περισσότερα στρώματα αλουμινίου και αλουμινίου.Τα καλώδια από ατσάλι επένδυσης αλουμινίου έχουν σχήμα τραπεζοειδούς γύρω από την οπτική μονάδα για να παρέχουν συμπαγή κατασκευήΤα μεταλλικά καλώδια παρέχουν μηχανική αντοχή για να αντέχουν σε δύσκολες συνθήκες εγκατάστασης και λειτουργίας, επιτυγχάνοντας παράλληλα αγωγιμότητα για τον έλεγχο της αύξησης της θερμοκρασίας κατά τη διάρκεια συνθηκών βραχυκυκλώματος.
Πολλαπλές χαλαρές σωλήνες

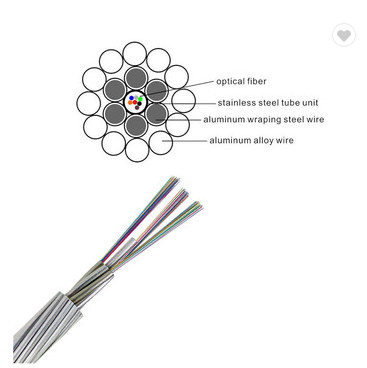

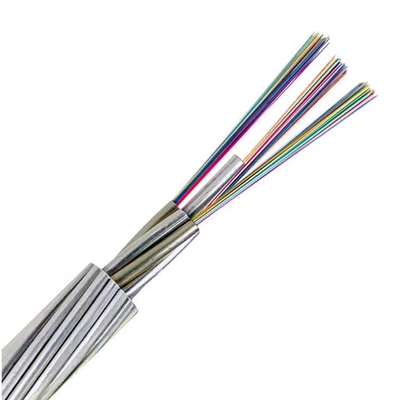

Τύπος πολλαπλών χαλαρών σωλήνων
Οι ίνες περιέχονται σε ένα ανθεκτικό στο νερό σωλήνα από ανοξείδωτο χάλυβα που περιέχει πηκτικό τζελ.Το εσωτερικό στρώμα ενός πολυστρωτού τυποποιημένου καλωδίου αποτελείται από δύο ή τρεις οπτικούς σωλήνες από ανοξείδωτο χάλυβα που είναι ελικοειδώς κολλημένοιΟ τύπος πολλαπλών χαλαρών σωλήνων είναι κατάλληλος για υψηλές απαιτήσεις αριθμού ινών (πάνω από 48 ίνες) με μέγιστο αριθμό 144 ινών.Μπορεί να ανταποκριθεί στις απαιτήσεις της μεγάλης ισχύος χωρητικότητα και εκτεταμένες διατομές.
Εφαρμογή
Το OPGW χρησιμεύει τόσο ως καλώδιο γείωσης όσο και ως σύστημα επικοινωνίας σε νέες γραμμές ηλεκτρικής ενέργειας, ιδίως σε γραμμές κανονικής και εξαιρετικής υψηλής τάσης.παρέχοντας πρόσθετη επικοινωνία ινών και προσφέροντας βραχυκυκλωτικό ρεύμα και αντίσταση στον κεραυνό.
Τα καλώδια OPGW χρησιμοποιούνται κυρίως σε γραμμές 500KV, 220KV και 110KV. Συνήθως χρησιμοποιούνται σε νέες γραμμές λόγω διακοπής ρεύματος και περιορισμών ασφαλείας.Είναι ιδανικά για γραμμές υψηλής τάσης άνω των 110KV με μεγάλες διαστάσεις (συνήθως άνω των 250 μέτρων).
Χαρακτηριστικά
Το καλώδιο μπορεί να χωρέσει έως και 144 ίνες.
Το καλώδιο έχει διάμετρο και βάρος που είναι περίπου το ίδιο με ένα άλλο καλώδιο γείωσης, το οποίο προσθέτει λιγότερο πρόσθετο φορτίο στον πύργο, παρέχοντας παράλληλα υψηλή αντοχή στη τράβηξη.
Η χρήση της εξαιρετικής τεχνολογίας στελέχωσης σωλήνων από ανοξείδωτο χάλυβα επιτρέπει στις ίνες να έχουν καλό δευτερογενές υπερμήκους και να μπορούν να κινούνται ελεύθερα μέσα στον σωλήνα,διατήρηση των ινών χωρίς άγχος ενώ το καλώδιο υποβάλλεται σε διάμηκες πιέσεις.
Οι οπτικές ίνες προστατεύονται από σωλήνες από ανοξείδωτο χάλυβα.
Το καλώδιο παρέχει εξαιρετική ασφάλεια και έχει καλή αντοχή σε σφαίρες.
Το σχεδιασμό με ράβδους ACSW, AAW και SST προσφέρει ένα ευρύ φάσμα συνδυασμών ηλεκτρικής αγωγιμότητας και μηχανικής αντοχής σε έλξη.
Φυτικές ίνεςούλαΤΟύμπ ΓΕιδικότητα
Οι μεμονωμένες ίνες και οι χαλαροί σωλήνες πρέπει να συμμορφώνονται με το πρότυπο TIA/EIA-598-A και να ακολουθούν τον κωδικό χρώματος όπως ορίζεται κατωτέρω.
Σιδηρουργικός σωλήνας 1 (ήτοι ίνες αριθ. 1-12): Μοναδική λειτουργία οπτικής ινών (SM)
Χρώματα ινών
| - Όχι, όχι. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Σιδηρουργικός σωλήνας 2 (ινών αριθ. 13-24): μονοδιαμορφωμένη οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητήρα (50 mm)
| - Όχι, όχι. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 3 (ήτοι ίνες αριθ. 25-36): μονοδιαχείριση οπτικής ινών (SM)
Ένα μαύρο ιχνηλατητή (100 χιλιοστών)
| - Όχι, όχι. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Σιδηρουργικός σωλήνας 4 (ήτοι ίνες αριθ. 37-48): Μοναδική οπτική ίνα (SM)
Ένα μαύρο ιχνηλατητή (150 mm)
| - Όχι, όχι. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Χρώμα |
Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
Κόκκινο |
Φύση |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Συσκευή και αποστολή
Το OPGW πρέπει να τυλίγεται σφιχτά και ομοιόμορφα σε ανθεκτικό τροχό από ξύλο-σίδηρο που συμμορφώνεται με τα πρότυπα ANSI/AA 53-1981 ή ισοδύναμο.Ο τροχός θα πρέπει να ενισχυθεί με ανθεκτικές βαμβίδες ξύλου-σιδήρου για να εξασφαλιστεί ότι το OPGW παραμένει άθικτο κατά τη διάρκεια της κανονικής μεταφοράςΣυμπεριλαμβάνεται σχέδιο του τροχού.
Επιλέγουμε διαφορετικούς τύπους τροχών (D, d, b, w1, w2) για να φορτώσουμε το καλώδιο, με βάση το μήκος του.
