Αρχική Σελίδα /Προϊόντα/Εξωτερική καλώδιο οπτικών ινών/Πλήρως διηλεκτρικό καλώδιο οπτικών ινών ADSS διπλής κάλυψης

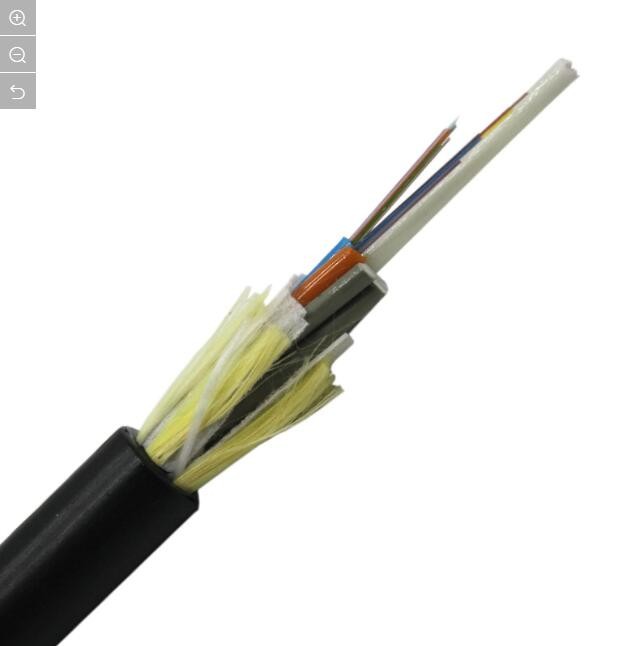

Πλήρως διηλεκτρικό καλώδιο οπτικών ινών ADSS διπλής κάλυψης

1 χιλιόμετρο
MOQ
Πλήρως διηλεκτρικό καλώδιο οπτικών ινών ADSS διπλής κάλυψης
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Χρώμα: Μαύρο, προσαρμοσμένο.
Χρώμα ινών: Μπλε, πορτοκαλί, καφέ, Aqua, γκρι, προσαρμοσμένο
τεθωρακισμένο: Ζαρωμένη ταινία χάλυβα
Δομή: Συμπίεση
Εμπορικό σήμα: Οργανωτής κατασκευής
Περιγραφή: οπτική ίνα
Εξωτερικό σακάκι Materail: Ντυμένος χάλυβας αργιλίου
Δομή σύνδεσης: Στρογγυλό σύρμα
Αδιάβροχο: - Ναι, ναι.
Προστασία από τρωκτικά: - Ναι, ναι.
Λειτουργία ινών: Μοναδική λειτουργία
Κατασκευαστής: - Ναι, ναι.
Εγγύηση: 3 έτη
Αριθμός ινών: 2-288 ίνες
Επισημαίνω:

Καλώδια οπτικών ινών

,

Διπλό καλώδιο οπτικών ινών σακακιών

,

Διάταξη για την κατασκευή καλωδίων
Βασικές πληροφορίες
Τόπος καταγωγής: DONGGUAN TW
Μάρκα: TW-SCIE
Πιστοποίηση: ROHS REACH SGS ISO
Αριθμό μοντέλου: ADSS
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ντραμς
Χρόνος παράδοσης: 15 εργάσιμες μέρες
Όροι πληρωμής: Χρηματοοικονομική βοήθεια
Δυνατότητα προσφοράς: 200km/Day
Περιγραφή προϊόντων
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

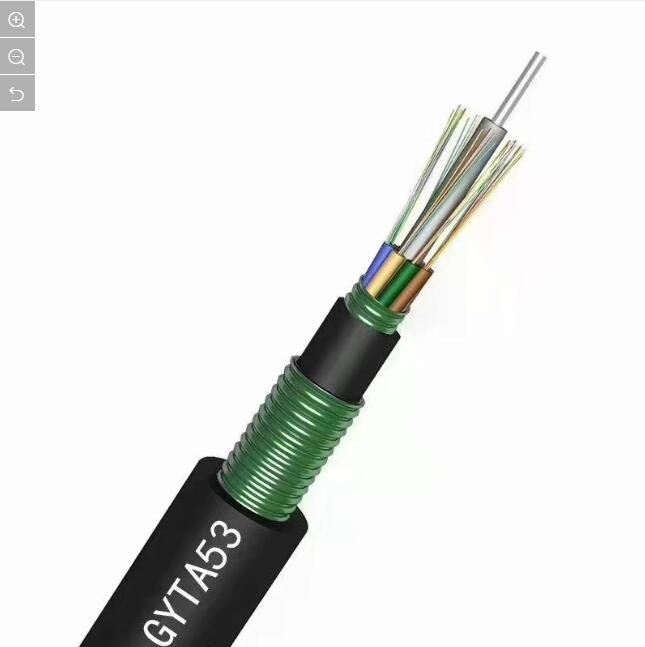

Διπλό θωρακισμένο καλώδιο οπτικών ινών εξωτερικού χώρου GYTA53 Συμπαγής δομή απλής λειτουργίας





Περιγραφή καλωδίου από μέσα προς τα έξω:


1. ίνα

2. Μέλος ενίσχυσης από χαλύβδινο σύρμα

3. χαλαρός σωλήνας

4. εσωτερική θήκη

5. σύστημα φραγής νερού

6. γεμιστική ένωση

7. ταινία από κυματοειδές χάλυβα

8. εξώφυλλο


Εφαρμογή


1. Εξωτερική διανομή απευθείας-θαμμένου ή αγωγού.
2. Επικοινωνία δικτύου μεγάλων αποστάσεων και τοπικής περιοχής.

Χαρακτηριστικά


1. Ενισχύστε την ταινία χάλυβα.
2. Προστατευτική ταινία πλήρωσης σωλήνα από ίνες χάλυβα amored.
3. Εξαιρετική μηχανική και περιβαλλοντική απόδοση.
4. Συμπαγής δομή.ελαφρύ βάρος.
5. Βολική εγκατάσταση και απλή λειτουργία.
6. Καλό σύστημα φραγής νερού.
7. Διπλό περίβλημα.



Λεπτομέρειες κατασκευής καλωδίων:
Είδη Περιγραφή
Αριθμός ινών 2-288 πυρήνες
Ινα τύπος G652D/G657A/OM1/OM2/OM3/OM4
διάμετρος 250 μm
Μέλος δύναμης υλικό Ατσάλινη ταινία και E-glass
Εσωτερική θήκη υλικό Π.Ε
διάμετρος /
Εξωτερική θήκη υλικό Π.Ε
διάμετρος 12,5~16,5mm
Μέγεθος καλωδίου (Ύψος * Πλάτος) /
Βάρος καλωδίου 155~255KG±1KG
Εύρος θερμοκρασίας εγκατάστασης (ºC) -20+60
Θερμοκρασία λειτουργίας και μεταφοράς (ºC) -40+70
Ελάχιστη ακτίνα κάμψης (mm) Μακροπρόθεσμα 10Δ
Ελάχιστη κάμψη
Ακτίνα (mm)		 Βραχυπρόθεσμα 20Δ
Ελάχ
Αντοχή εφελκυσμού (N)		 Μακροπρόθεσμα 3000
Ελάχ
Αντοχή εφελκυσμού (N)		 Βραχυπρόθεσμα 4000
Φορτίο σύνθλιψης (N/100mm) Μακροπρόθεσμα 300
Φορτίο σύνθλιψης (N/100mm) βραχυπρόθεσμα 1000


Τυπικό χρώμα ινών και σωλήνα

Στυλ ινών Μονάδα SM
G652		 SM
G652D		 ΜΜ
50/125		 ΜΜ
62,5/125		 ΜΜ
OM3-300
κατάσταση nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
απόσβεση dB/km ≤ ≤ ≤ ≤3,0/1,0 ≤3,0/1,0
0,36/0,23 0,34/0,22 3,0/1,0 ---- ----
Διασπορά 1550 nm Ps/(nm*km) ---- ≤18 ---- ---- Διασπορά
1625 nm Ps/(nm*km) ---- ≤22 ---- ----
Εύρος ζώνης 850 nm MHZ.KM ---- ---- >=400 >=160 Εύρος ζώνης
1300 nm MHZ.KM ---- ---- >=800 >=500
Μηδενικό μήκος κύματος διασποράς nm 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Μηδενική κλίση διασποράς nm ≤0,092 ≤0,091 ---- ---- ----
PMD Maximum Individual Fibr   ≤0,2 ≤0,2 ---- ---- ≤0,11
Τιμή συνδέσμου σχεδίασης PMD Ps(nm2*k
Μ)		 ≤0,12 ≤0,08 ---- ---- ----
Μήκος κύματος αποκοπής ινών λc nm >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Αποκοπή καλωδίου
μήκος κύματος λcc		 nm ≤1260 ≤1260 ---- ---- ----
MFD 1310 nm χμ 9,2+/-0,4 9,2+/-0,4 ---- ---- ----
1550 nm χμ 10,4+/-0,8 10,4+/-0,8 ---- ---- ----
Αριθμητικός
Διάφραγμα (NA)		   ---- ---- 0,200+/
-0,015		 0,275+/-0.
015		 0,200+/-0
.015
Βήμα (μέσος όρος αμφίδρομης
μέτρηση)		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10
Ανωμαλίες στις ίνες
μήκος και σημείο		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10

Ασυνέχεια
Πίσω σκέδαση διαφοράς
συντελεστής		 dB/km ≤0,05 ≤0,03 ≤0,08 ≤0,10 ≤0,08
Ομοιομορφία εξασθένησης dB/km ≤0,01 ≤0,01
Διμήτρα πυρήνα χμ     50+/-1,0 62,5+/-2,5 50+/-1,0
Διάμετρος επένδυσης χμ 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1
Μη κυκλικότητα επένδυσης % ≤1,0 ≤1,0 ≤1,0 ≤1,0 ≤1,0
Διάμετρος επίστρωσης χμ 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Επίστρωση/τσάφιν
ομόκεντρο σφάλμα		 χμ ≤12,0 ≤12,0 ≤12,0 ≤12,0 ≤12,0
Επικάλυψη μη κυκλική % ≤6,0 ≤6,0 ≤6,0 ≤6,0 ≤6,0
Σφάλμα συγκεντρικότητας πυρήνα/επένδυσης χμ ≤0,6 ≤0,6 ≤1,5 ≤1,5 ≤1,5
Μπούκλα (ακτίνα) χμ ≤4 ≤4 ---- ---- ----

ετικέτα:

Υπαίθριο θωρακισμένο καλώδιο οπτικών ινών

καλώδιο δικτύων οπτικών ινών

υπαίθριο καλώδιο ινών
